1.登録申請者

会社名株式会社ワイ・ビー・ケイ工業
郵便番号・住所〒779-3128 徳島県徳島市国府町延命385-1
担当部署開発部
電話番号088-642-1332
FAX番号088-642-1340
E-mailkamada@ybk-jp.com
ホームページURLhttps://www.ybk-jp.com

2.技術の名称等

技術の名称シートと固まる土のハイブリッド防草工法「かまださんのコロンブスのたまご」
開発年(西暦)2018年
開発体制共同(民民)
共同研究者東日本旅客鉄道株式会社 水戸支社 水戸土木技術センター
開発会社株式会社ワイ・ビー・ケイ工業
開発会社と申請者の関係同社
県産品

3.技術の分類

区 分1 その他技術
区 分2 工法
分 類防草工

4.キーワード

項目 環境の保全

5.国土交通省への登録状況

申請地方整備局名 登録年月日 登録番号 評価結果
九州地方整備局 2020年6月16日 QS-200007-A

6.特許等

特許番号 実用新案番号

7.制度等による証明

証明機関 証明番号 証明年月日
建設技術審査証明事業
その他

8.活用の効果

従来技術名 道路除草工(肩掛式機械除草、年1回)
経済性 低下 (-2217.24 %)
工程 増加 (-235.29 %)
品質・出来形 向上
安全性 向上
施工性 向上
環境 向上

9.特徴

シートと防草土を組み合わせた防草工法は複合的に効果が発揮できる
1.新規性
・高密度不織布防草シートを防草土で覆いシートの紫外線劣化、熱劣化を防止し耐久性を延命させた
2.期待される効果
・高密度不織布(コロたまシート)に防草土(コロたまソイル)を敷き均し固化、接着させることでシートの劣化を防ぎ、飛来種子の生育も防止する
・防草土(コロたまソイル)の荷重により強風によるシートの飛散を防止する
・コロたまソイルで保護されたシートは半永久的に劣化しないため草効果も同様に持続すると想定されることからランニングコストの経済性は飛躍的に向上する

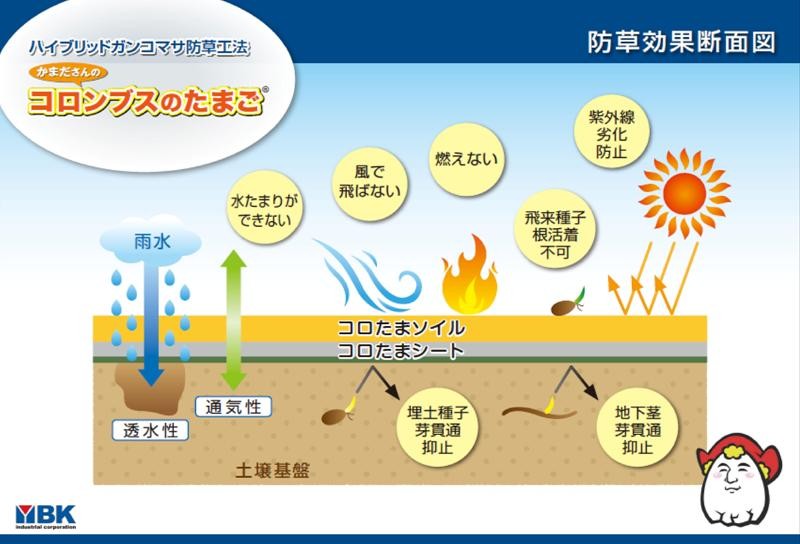

  • かまださんのコロンブスのたまご機能断面図
    かまださんのコロンブスのたまご機能断面図

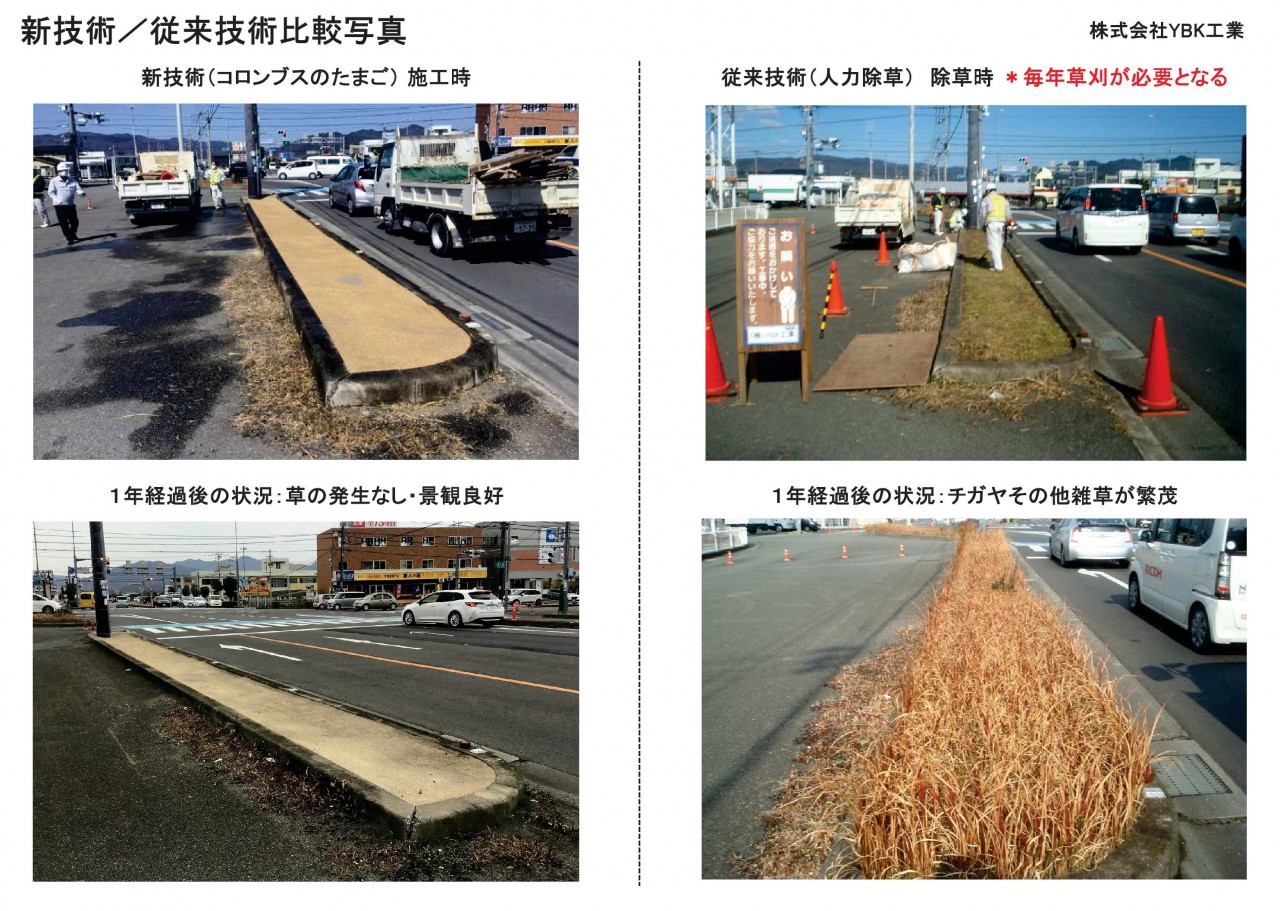

  • 新技術/従来技術比較写真.jpg
    新技術/従来技術比較写真.jpg
  • かまださんのコロンブスのたまご施工例:JR九州都城保線山之口~餅原間 角田踏切付近防草工のコロたまソイル施工前の写真
    かまださんのコロンブスのたまご施工例:JR九州都城保線山之口~餅原間 角田踏切付近防草工のコロたまソイル施工前の写真

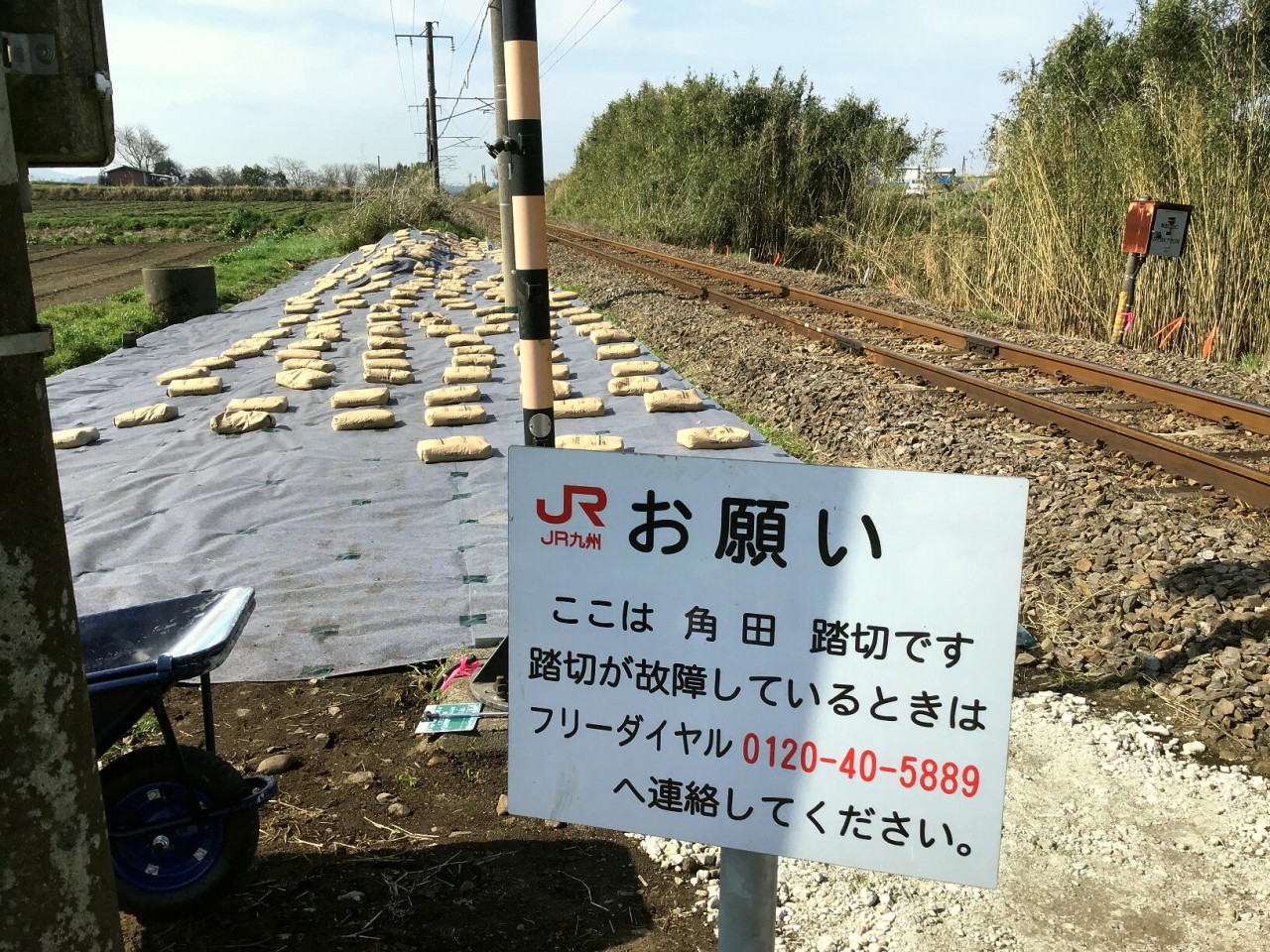

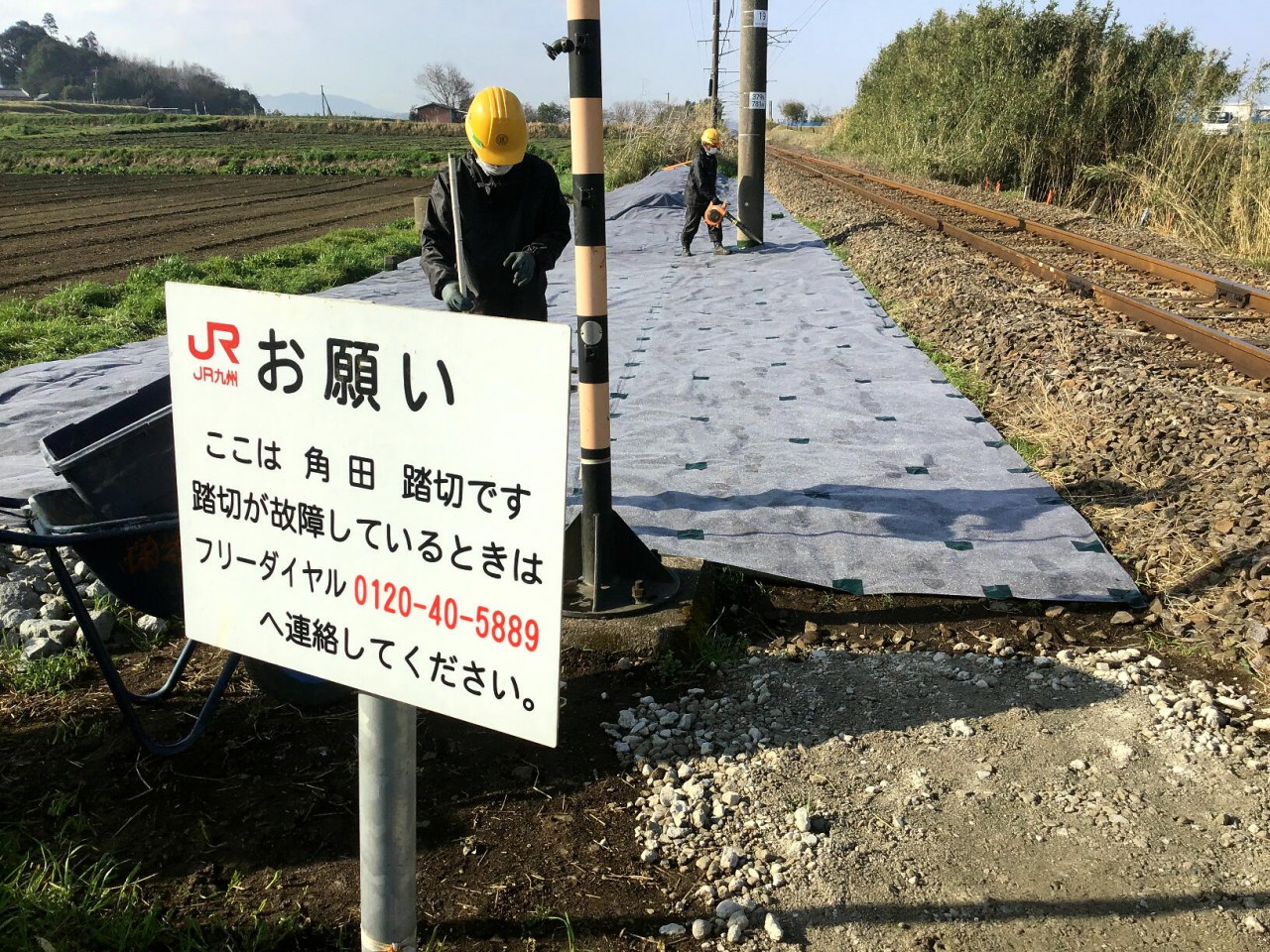

  • かまださんのコロンブスのたまご施工例:角田踏切付近防草工の施工中の写真
    かまださんのコロンブスのたまご施工例:角田踏切付近防草工の施工中の写真

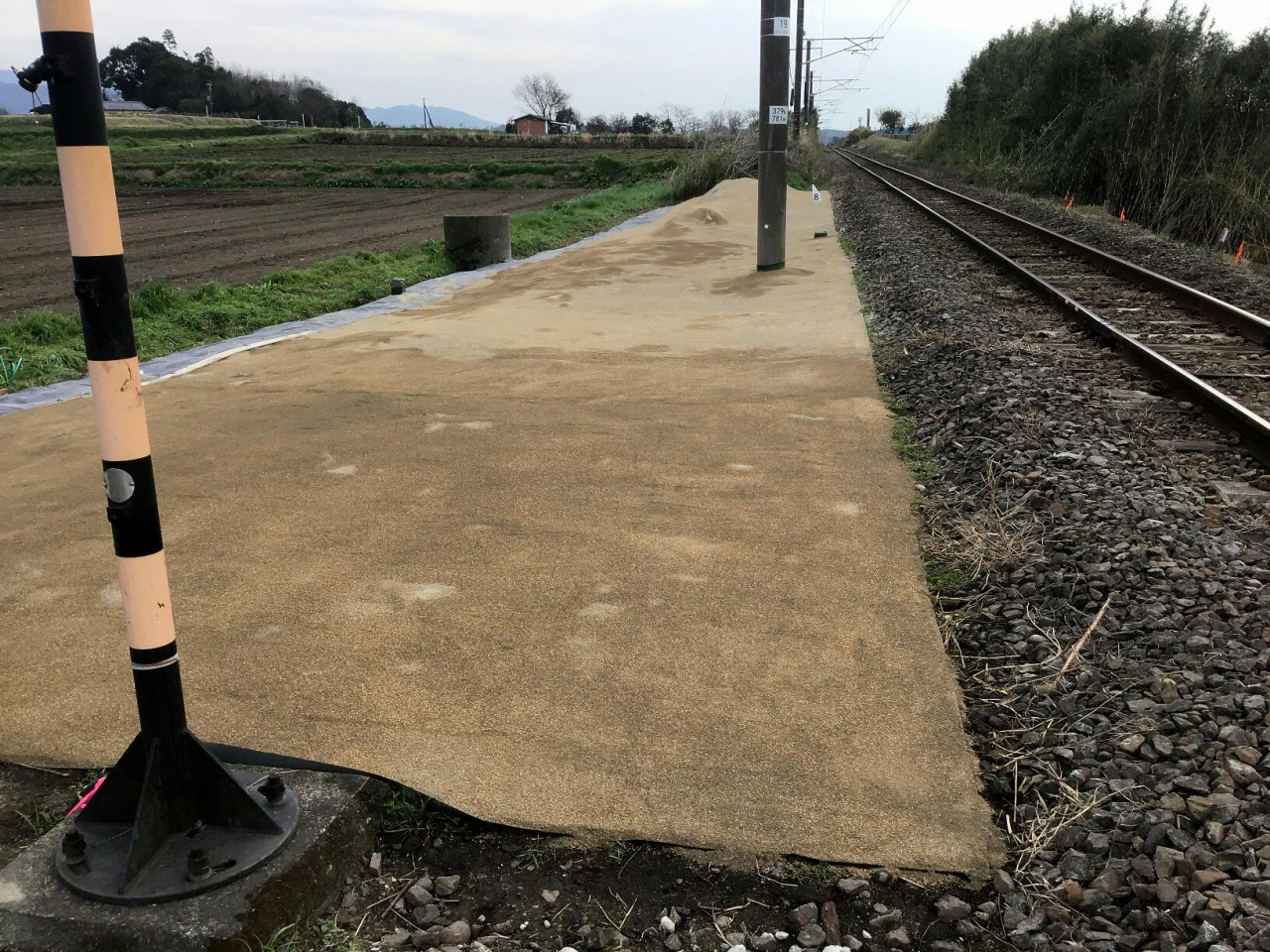

  • かまださんのコロンブスのたまご施工例:角田踏切付近防草工の施工完了時の写真
    かまださんのコロンブスのたまご施工例:角田踏切付近防草工の施工完了時の写真

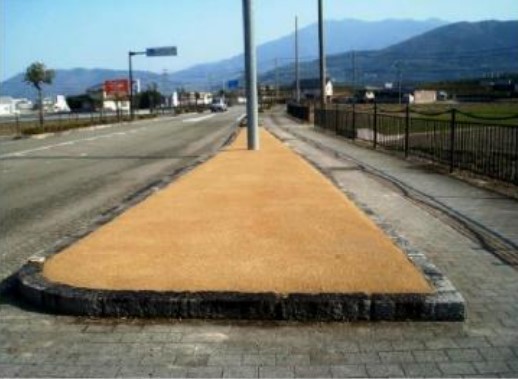

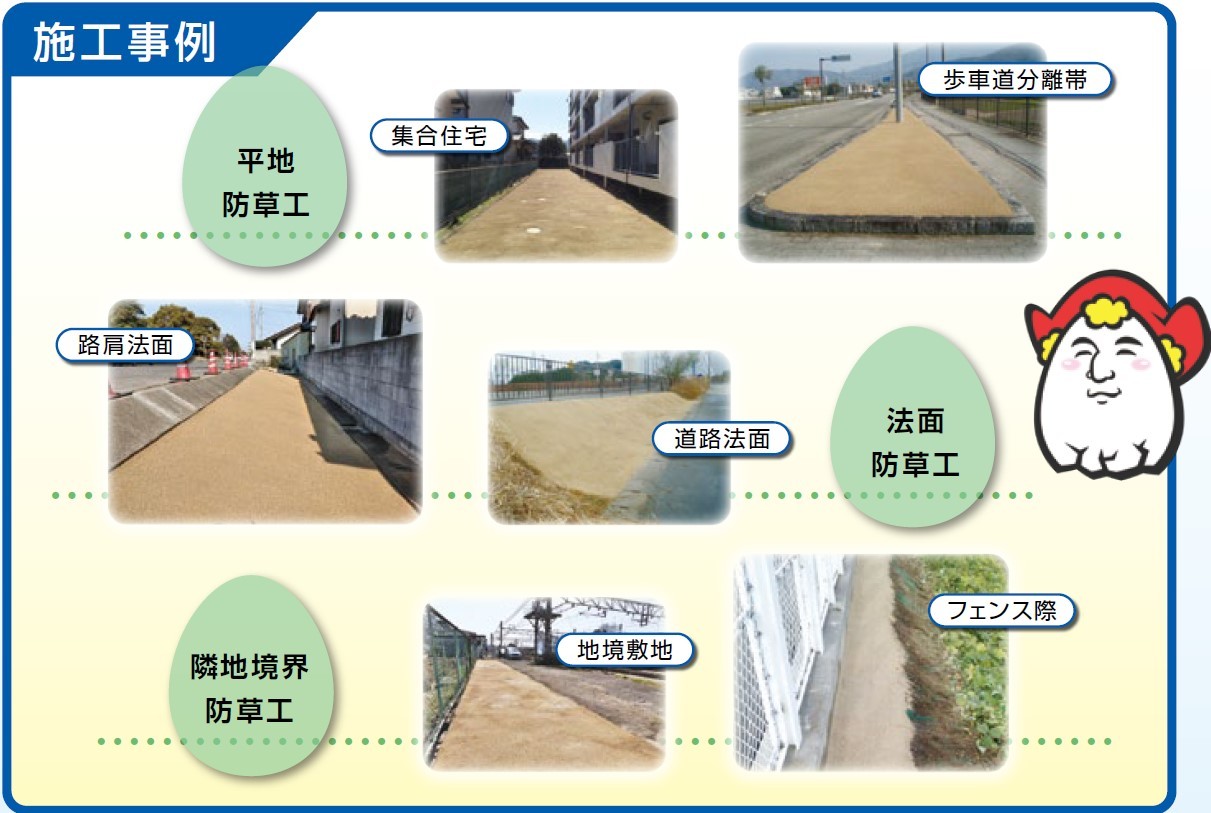

  • かまださんのコロンブスのたまご施工事例:線路脇以外でも、道路路肩、歩車道分離帯、フェンス脇などで使われている
    かまださんのコロンブスのたまご施工事例:線路脇以外でも、道路路肩、歩車道分離帯、フェンス脇などで使われている

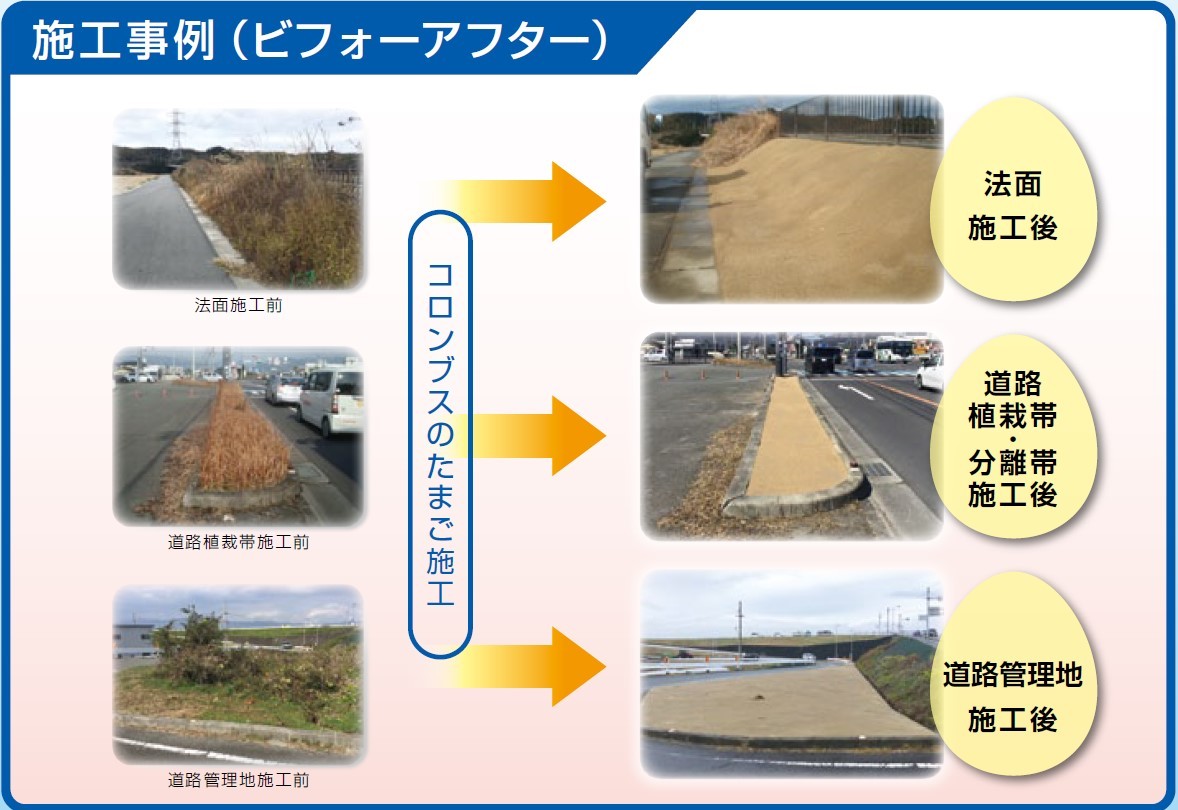

  • かまださんのコロンブスのたまご施工事例のビフォーアフター
    かまださんのコロンブスのたまご施工事例のビフォーアフター

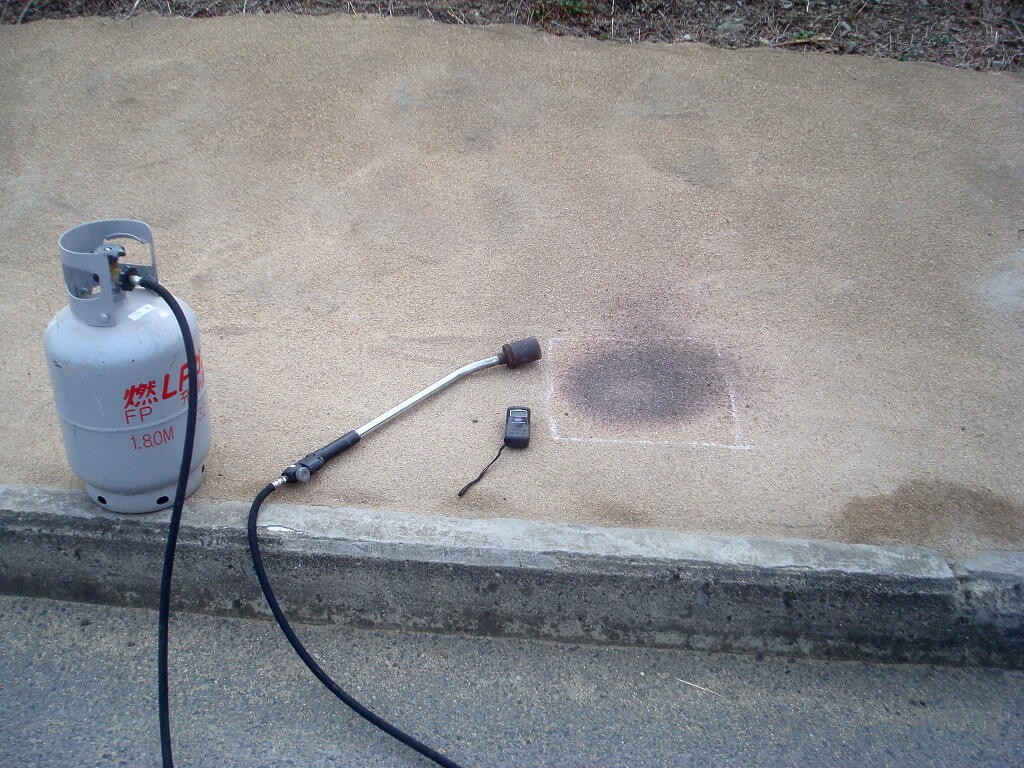

  • 耐火実験:500度まで加熱したが、コロたまソイルは焦げたもののコロたまシートへの影響はなかった
    耐火実験:500度まで加熱したが、コロたまソイルは焦げたもののコロたまシートへの影響はなかった

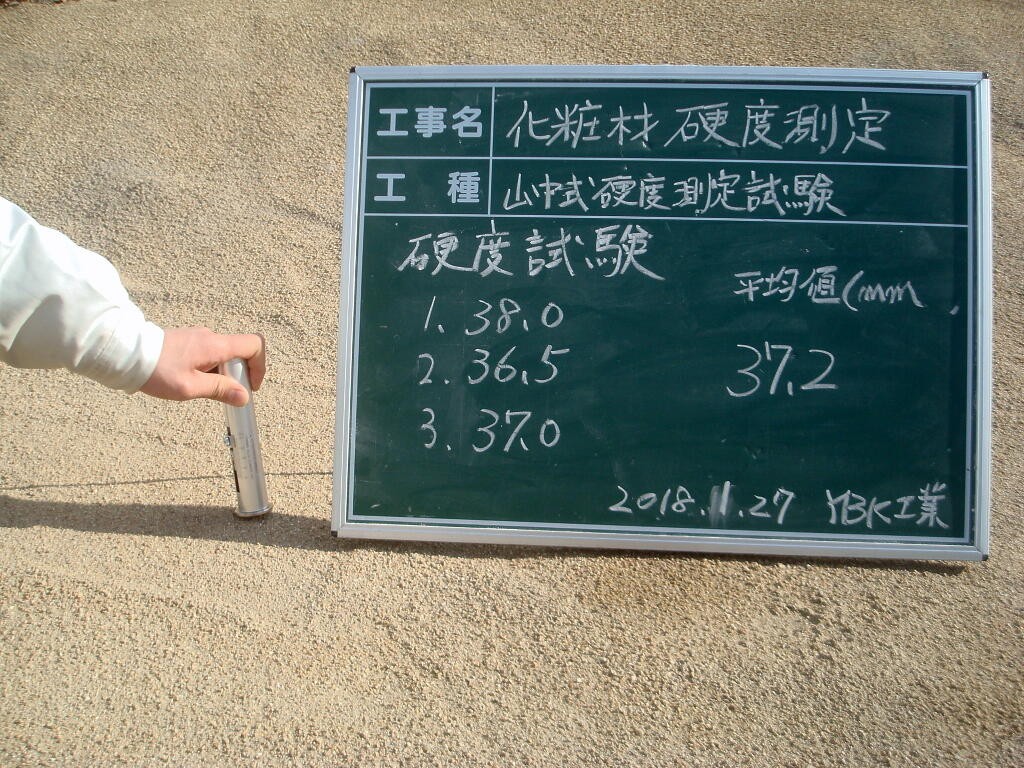

  • 硬度試験:コロたまソイルの硬度基準は施工48時間以降の山中式硬度試験で30mm以上である、この硬度基準30mm以上を満たすと表面からの植物の侵入を防ぐことができる
    硬度試験:コロたまソイルの硬度基準は施工48時間以降の山中式硬度試験で30mm以上である、この硬度基準30mm以上を満たすと表面からの植物の侵入を防ぐことができる

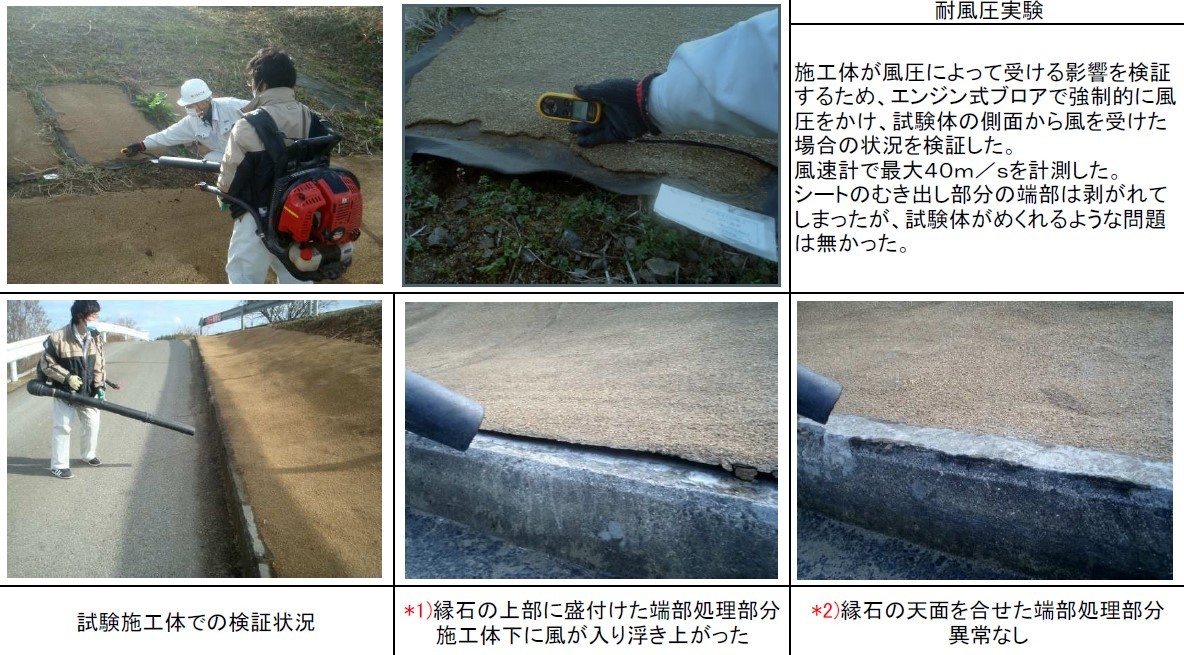

  • 風圧実験:40m/sの風を当てても、コロたまソイルの載っているコロたまシートは飛んでいかなかった
    風圧実験:40m/sの風を当てても、コロたまソイルの載っているコロたまシートは飛んでいかなかった

10.施工方法

1.除草作業:除草は草丈10ミリメートル以下に刈り込む(必要に応じて不陸調整、整地をする)
2.コロたまシート敷設:不織布(コロたまシート)を広げる(表面グレー(起毛)、裏面グリーン(硬質)25メートル巻)
3.シーリング:重ね部及び構造物端部をシーリング接着する(重ね幅50ミリメートル以上)
4.配袋:防草土(コロたまソイル)を1平方メートル当り1袋で配袋する
5.開封、敷き均し:防草土(コロたまソイル)を開封し均一に敷き均す(敷き均し厚み10ミリメートル以上)
6.表面仕上げ:刷毛による表面整正(敷き均しムラを消す)
7.散水:シャワー状の散水をする(1平方メートル当り約3~4リットル使用)*冬季は凍害抑制のため防凍剤を添加した水を散水する
8.確認:施工表面をチェックし必要に応じて防草土(コロたまソイル)を被せ修正する(施工後何時でも可能)
9.完了(養生)
  • 除草作業:草丈10ミリメートル以下に刈り込む
    除草作業:草丈10ミリメートル以下に刈り込む

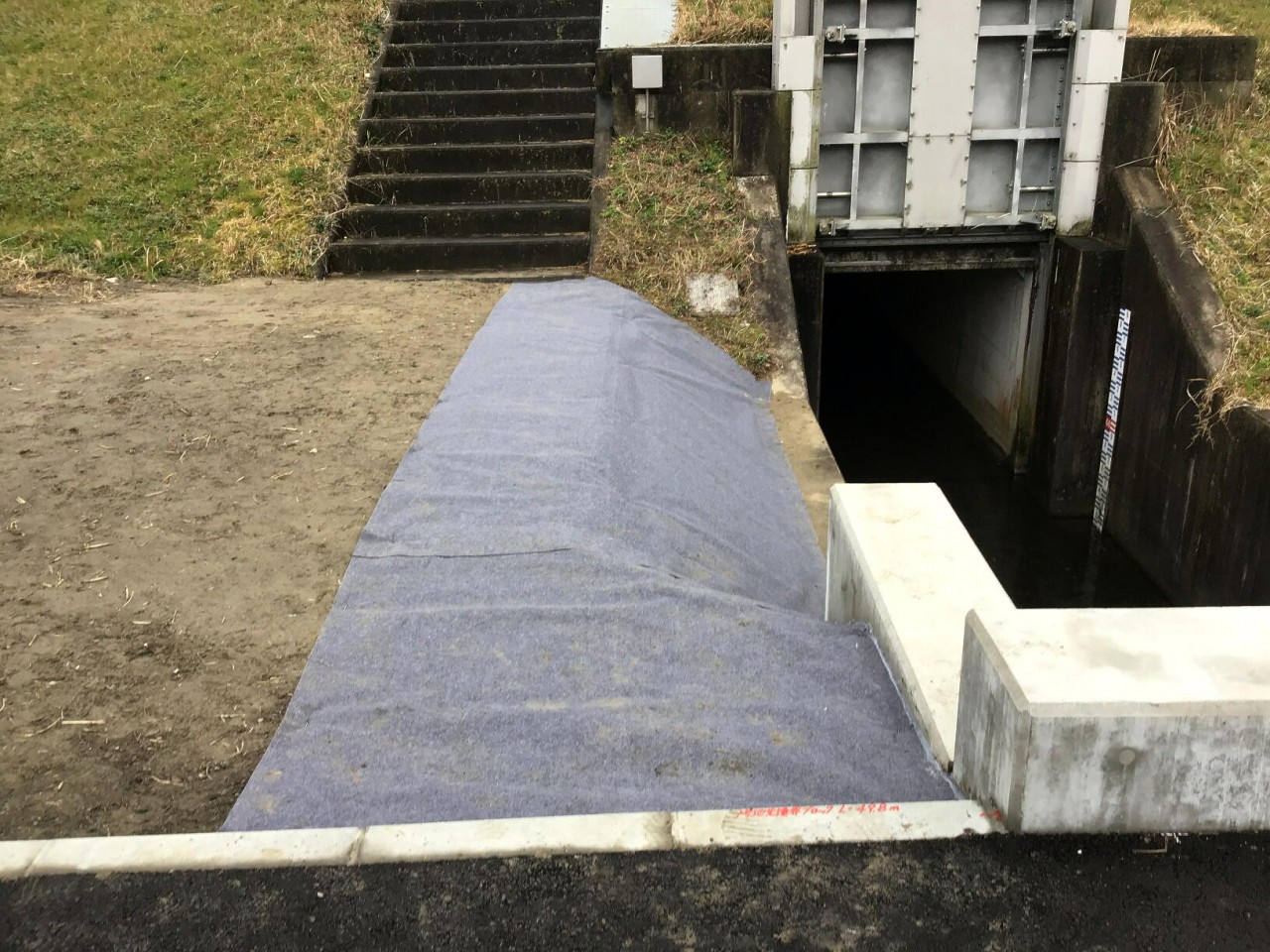

  • コロたまシート敷設:不織布(コロたまシート)を広げる、構造物端部に合わせてカットする
    コロたまシート敷設:不織布(コロたまシート)を広げる、構造物端部に合わせてカットする
  • シーリング:重ね部(重ね幅50ミリメートル以上)や構造物端部をシーリング接着する
    シーリング:重ね部(重ね幅50ミリメートル以上)や構造物端部をシーリング接着する
  • 配袋・開封:防草土(コロたまソイル)を1平方メートル当り1袋で配袋する、袋の開け口からまたは鎌などで裂いて開封する
    配袋・開封:防草土(コロたまソイル)を1平方メートル当り1袋で配袋する、袋の開け口からまたは鎌などで裂いて開封する

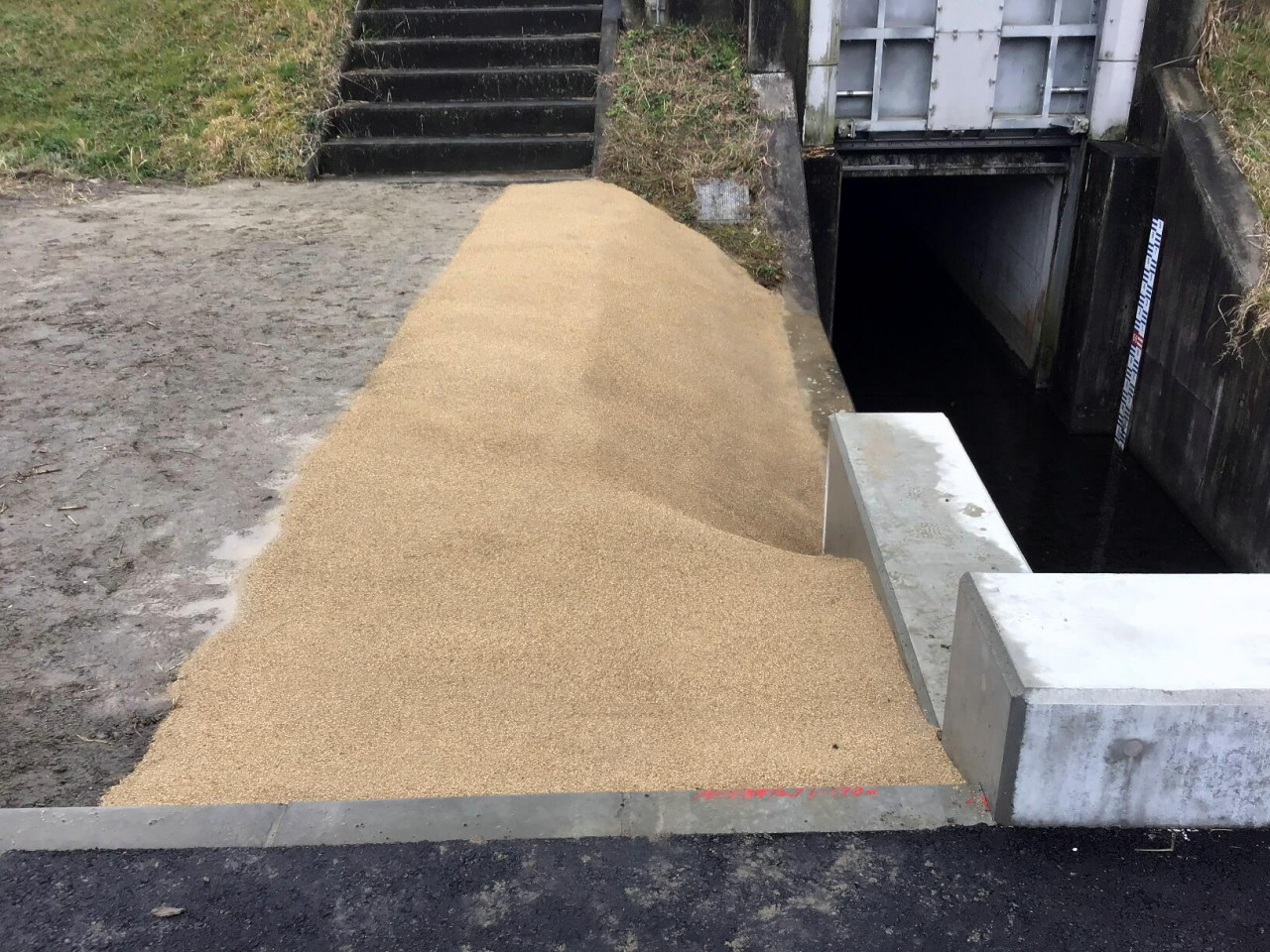

  • 敷き均し:防草土(コロたまソイル)を均一に敷き均す(敷き均し厚み10ミリメートル以上)
    敷き均し:防草土(コロたまソイル)を均一に敷き均す(敷き均し厚み10ミリメートル以上)
  • 表面仕上げ:刷毛による表面整正(敷き均しムラを消す)
    表面仕上げ:刷毛による表面整正(敷き均しムラを消す)
  • 散水:シャワー状の散水をする(1平方メートル当り約3~4リットル使用)*冬季は凍害抑制のため防凍剤を添加した水を散水する
    散水:シャワー状の散水をする(1平方メートル当り約3~4リットル使用)*冬季は凍害抑制のため防凍剤を添加した水を散水する
  • 確認:施工表面をチェックし必要に応じて防草土(コロたまソイル)を被せ修正する(施工後何時でも可能)
    確認:施工表面をチェックし必要に応じて防草土(コロたまソイル)を被せ修正する(施工後何時でも可能)
  • 完了(養生):必要に応じて保温マットや散水による養生を行う
    完了(養生):必要に応じて保温マットや散水による養生を行う

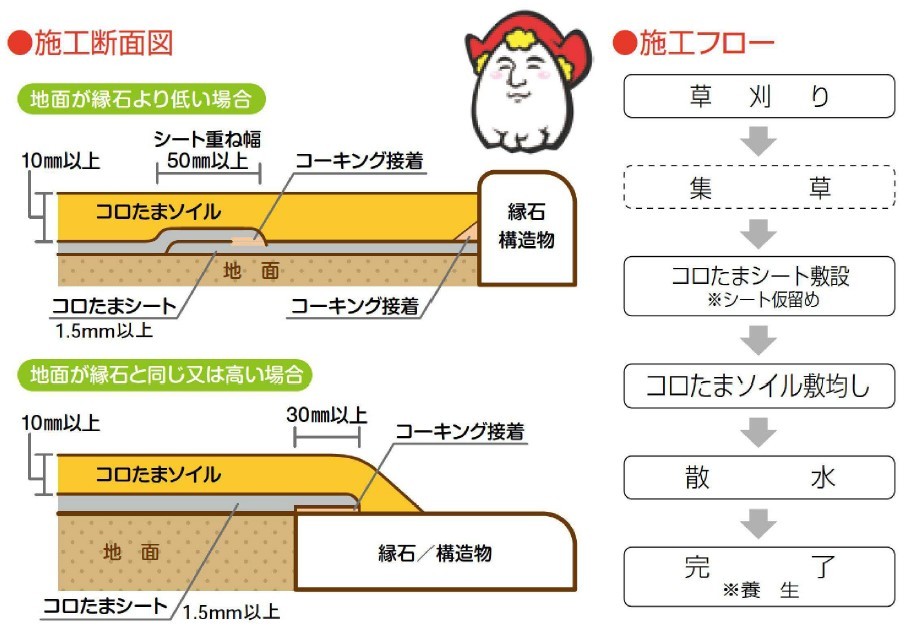

  • かまださんのコロンブスのたまご施工断面図・フロー図
    かまださんのコロンブスのたまご施工断面図・フロー図

11.歩掛・単価等

かまださんのコロンブスのたまご歩掛(規模250平方メートル以上、100平方メートル/日当たり)

労務費
・土木一般世話役 0.4人
・普通作業員 1.8人
材料費
・コロたまソイル(20kg袋 2000円/袋) 120袋(ロス率10%含む)
・コロたまシート(1m×25m巻・2m×25m巻 770円/平方メートル) 110平方メートル(重ね幅5cm以上)
・シーリング材(ペンギンシール 900円/本) 4本
諸雑費(労務費の18%) 1式

現場状況に応じて端部処理にコロたまテープを使用する
端部コロたまテープ接着工(100m当り)
労務費 普通作業員 0.15人
材料費 コロたまテープ(約50m/巻 14000円/巻) 2巻
諸雑費(労務費5%) 1式

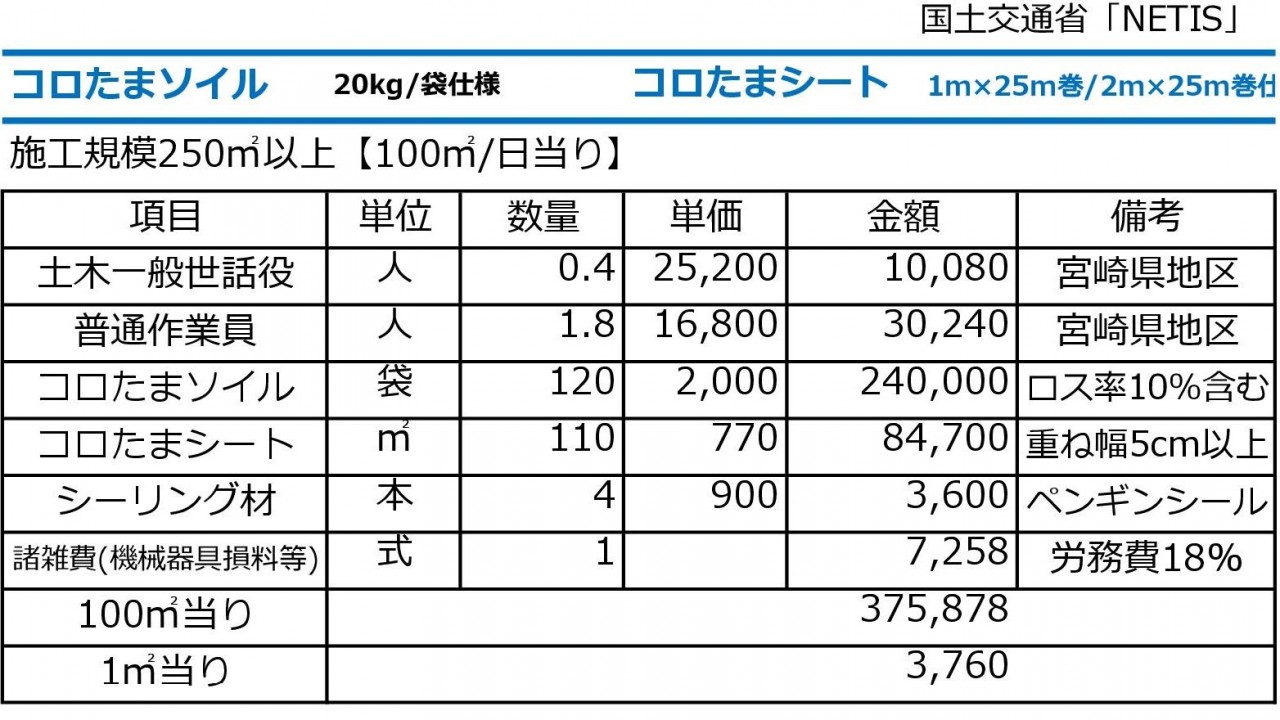

  • 令和4年度歩掛表 宮崎県コロたま .jpg
    令和4年度歩掛表 宮崎県コロたま .jpg

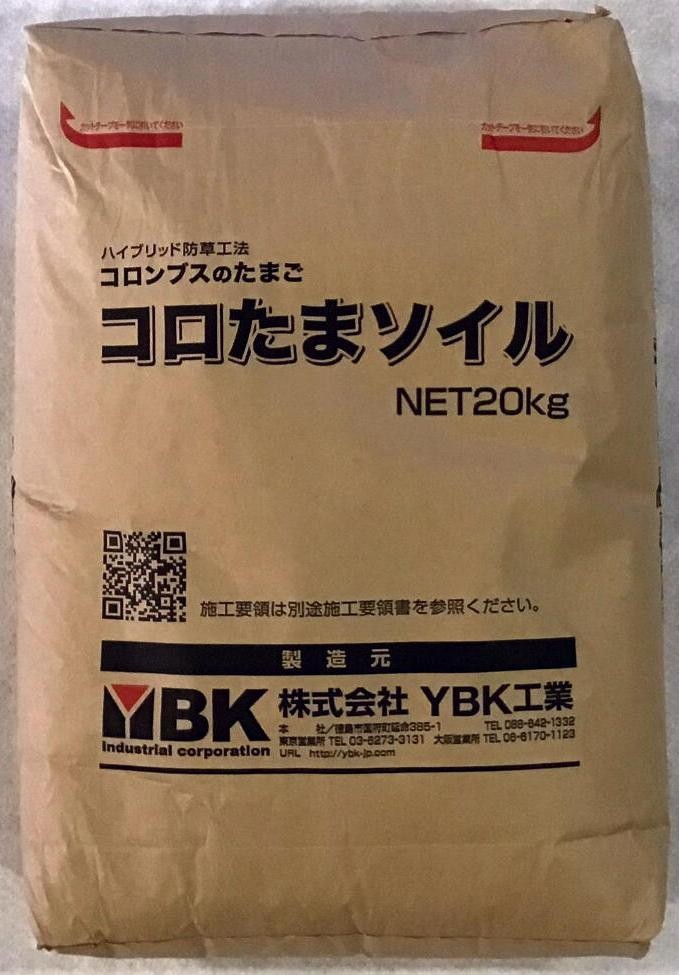

  • コロたまソイル:20kg袋、250平方メートル以上の場合2000円/袋
    コロたまソイル:20kg袋、250平方メートル以上の場合2000円/袋

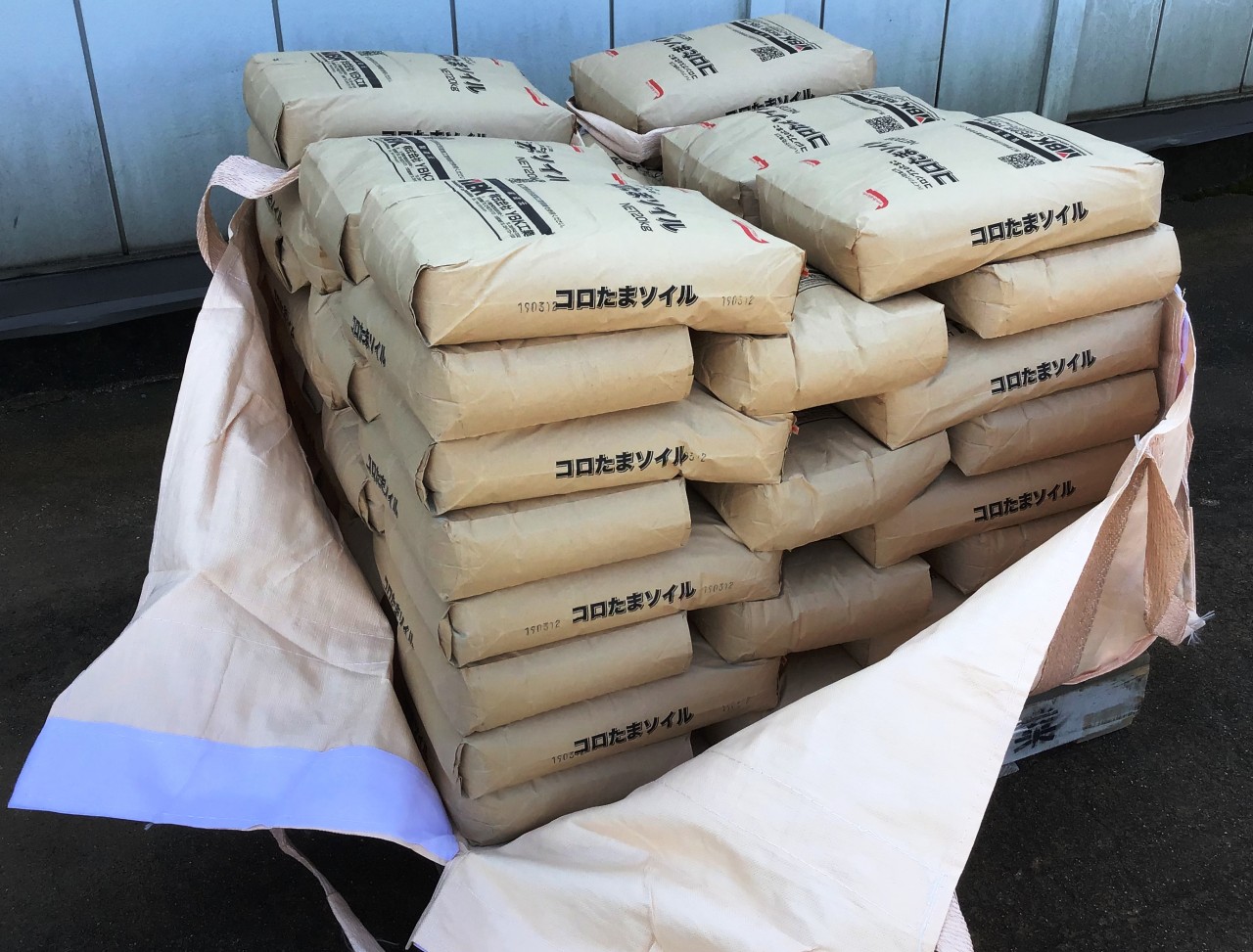

  • 出荷時梱包:48袋シートパレット梱包(960kg)
    出荷時梱包:48袋シートパレット梱包(960kg)
  • コロたまシート:1m×25m巻・2m×25m巻、770円/平方メートル
    コロたまシート:1m×25m巻・2m×25m巻、770円/平方メートル

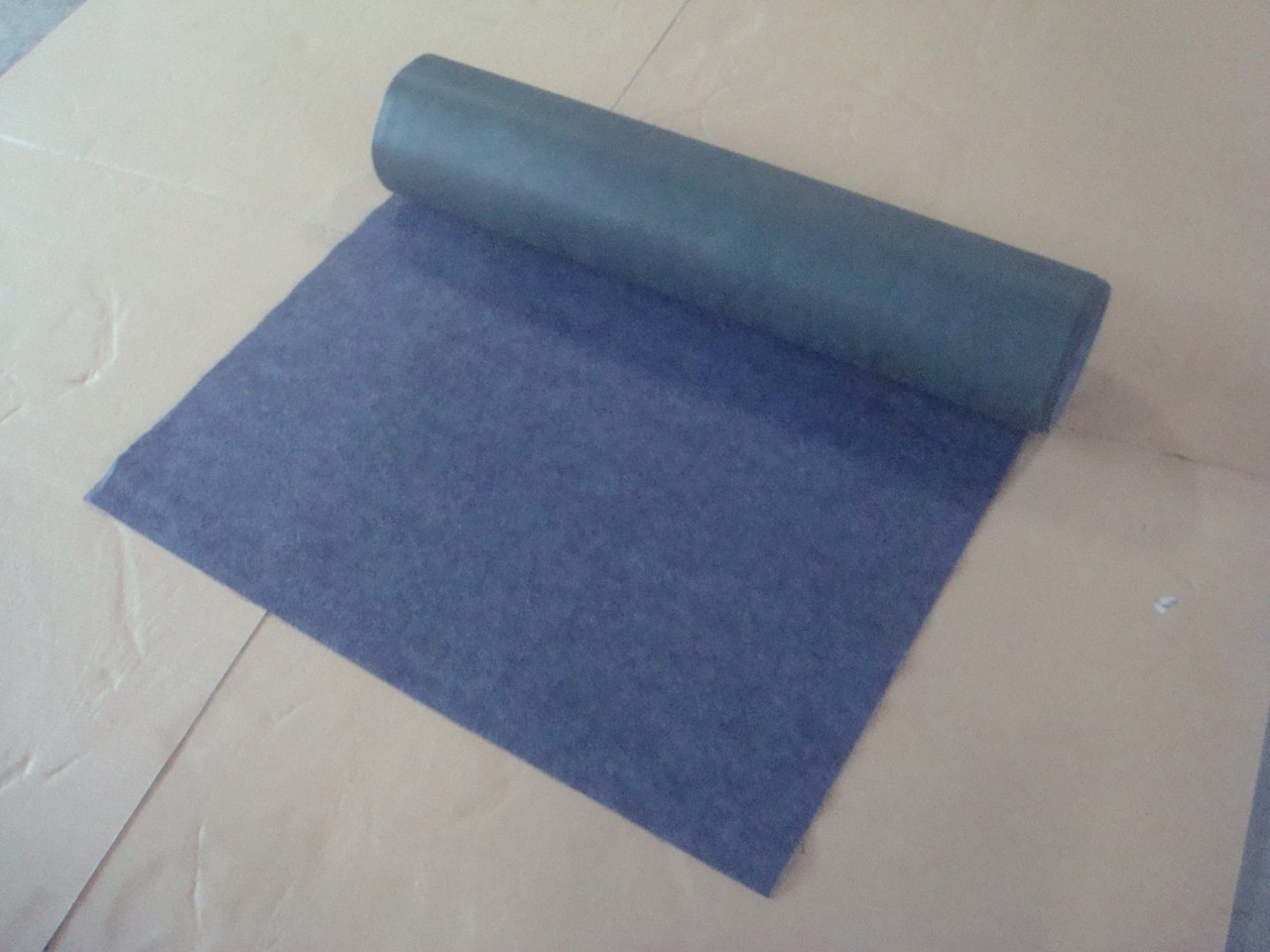

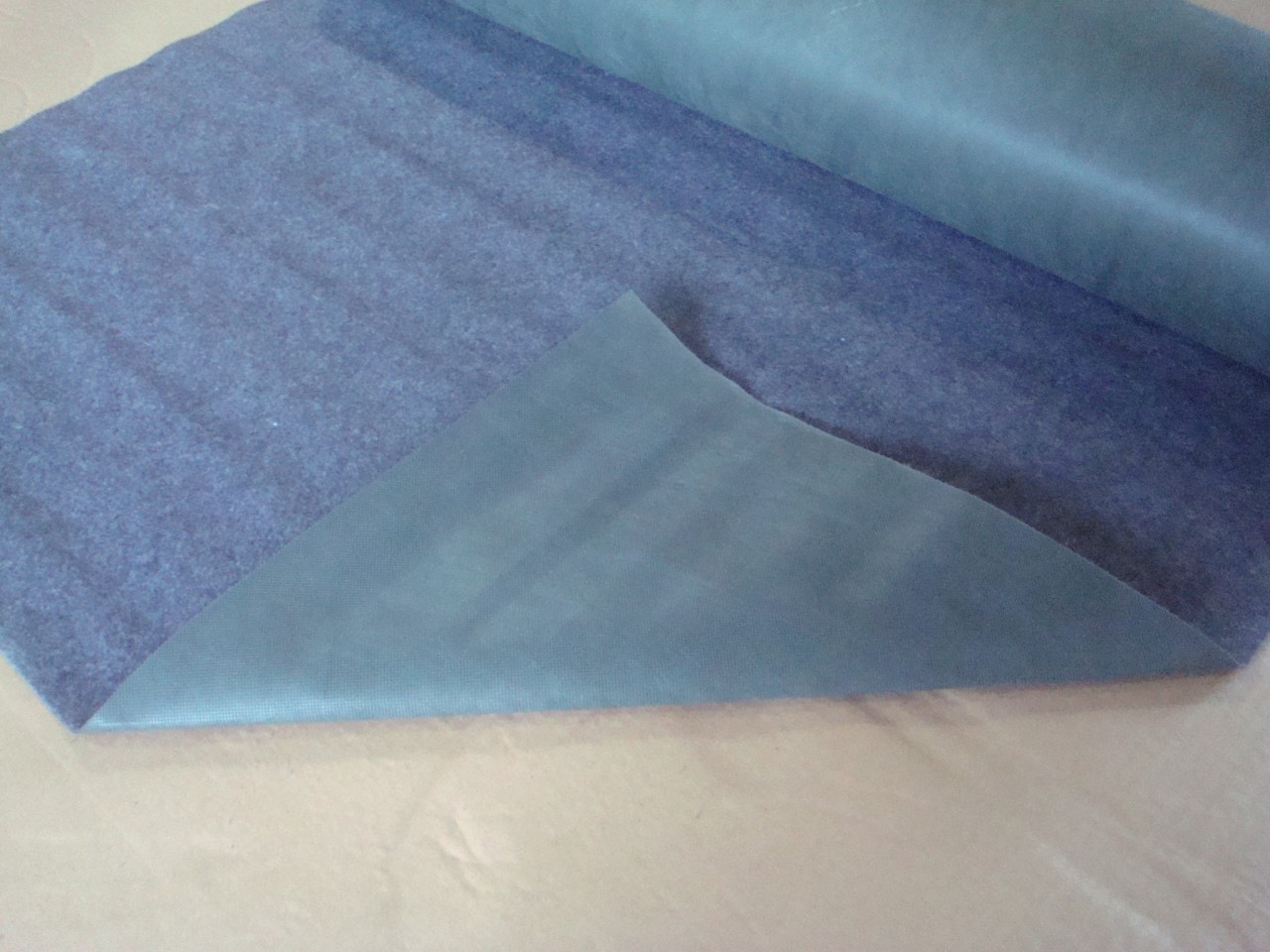

  • コロたまシート:表面グレー(起毛)、裏面グリーン(硬質)
    コロたまシート:表面グレー(起毛)、裏面グリーン(硬質)

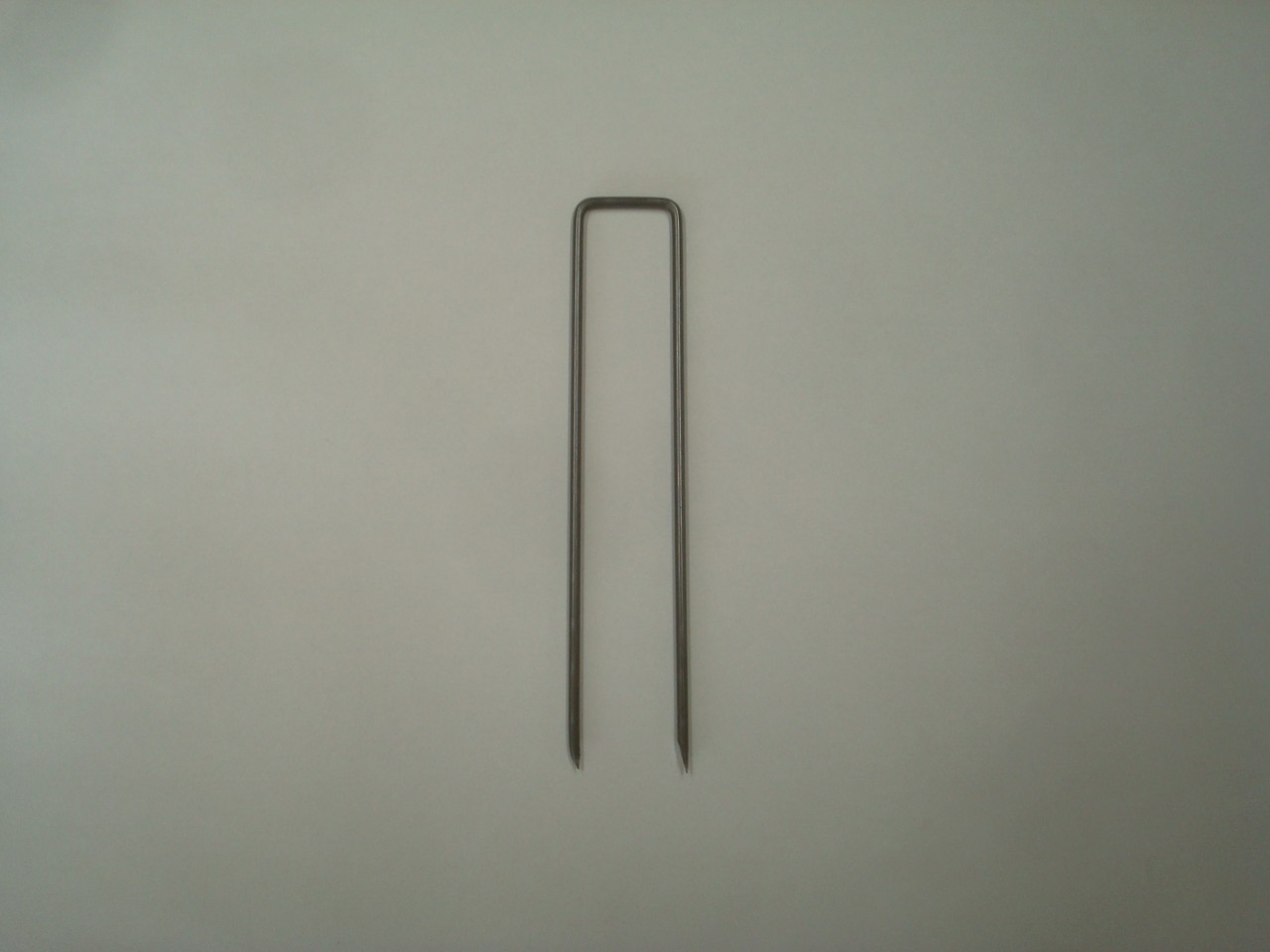

  • 固定ピン:風が吹く中で施工する際、シートが飛ばされないように固定する
    固定ピン:風が吹く中で施工する際、シートが飛ばされないように固定する

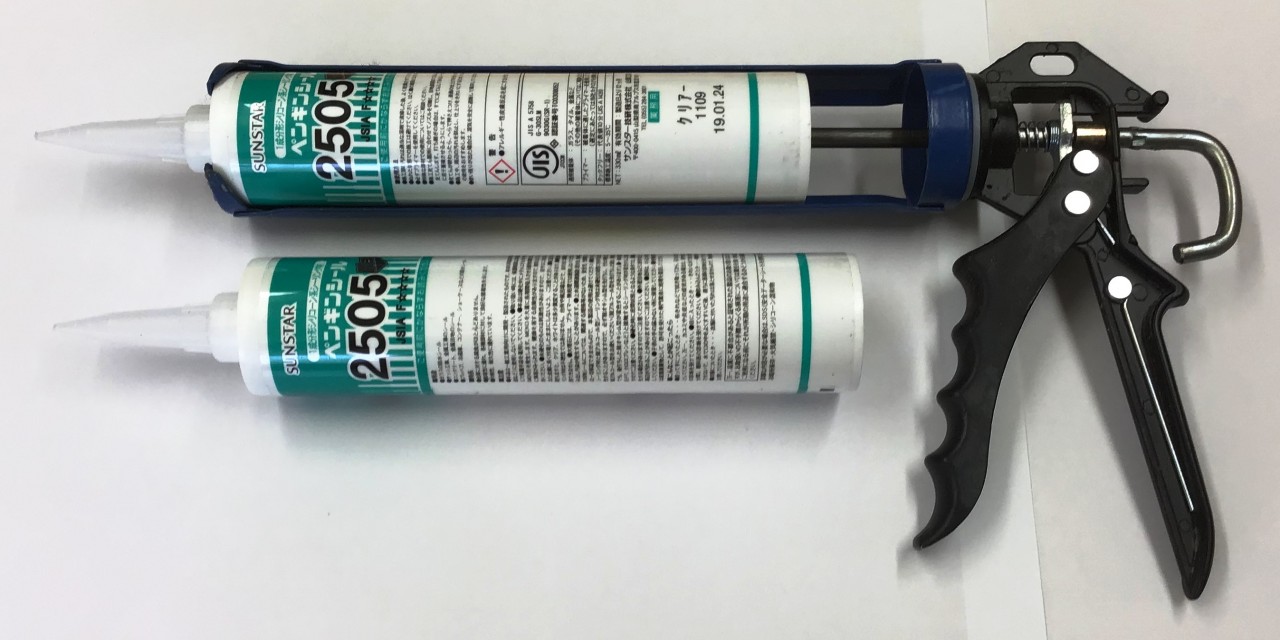

  • シーリング材(ペンギンシール):重ね部や構造物端部のシーリング接着で使用する、900円/本
    シーリング材(ペンギンシール):重ね部や構造物端部のシーリング接着で使用する、900円/本

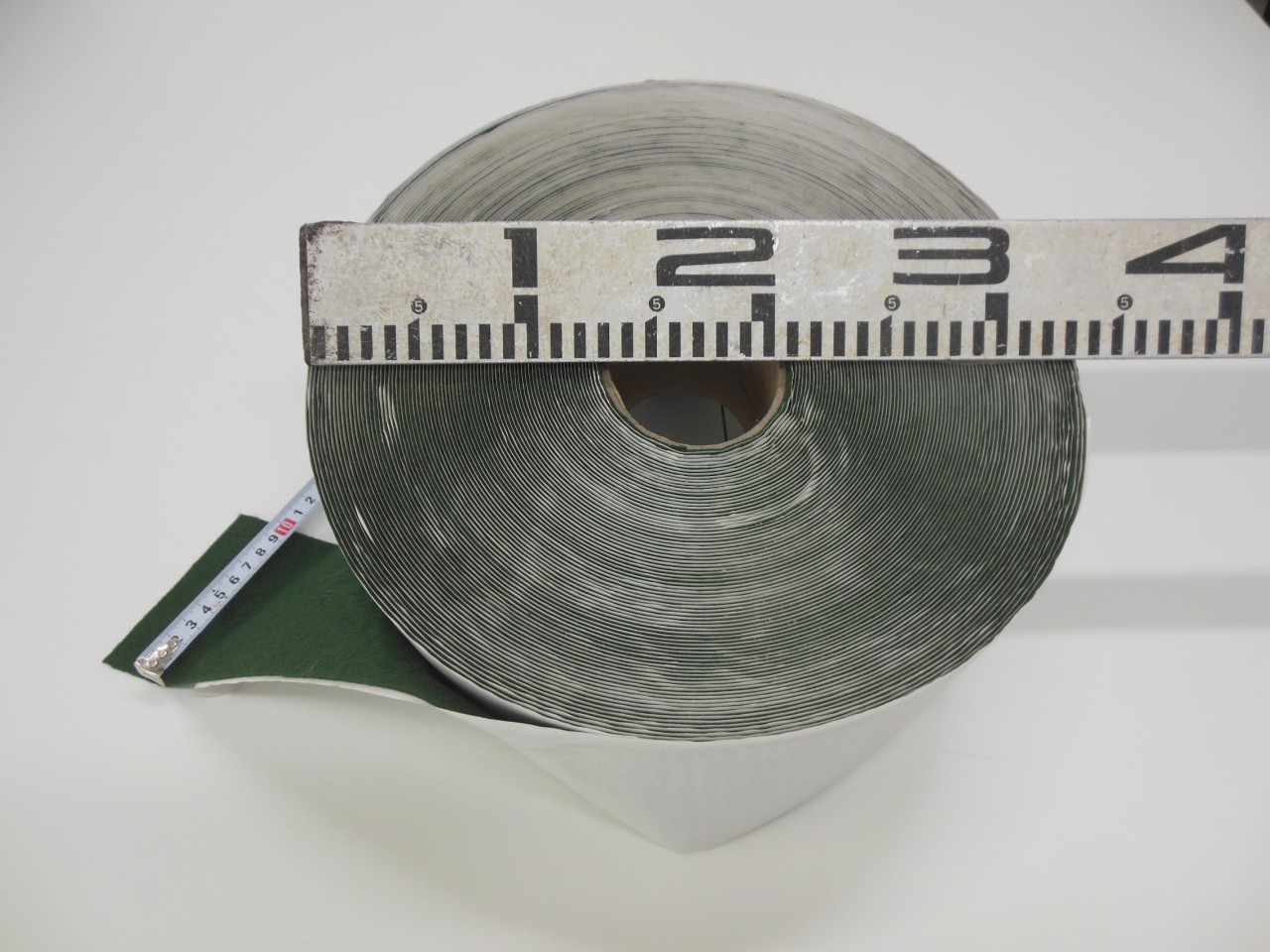

  • コロたまテープ:約50m巻、14000円/巻
    コロたまテープ:約50m巻、14000円/巻

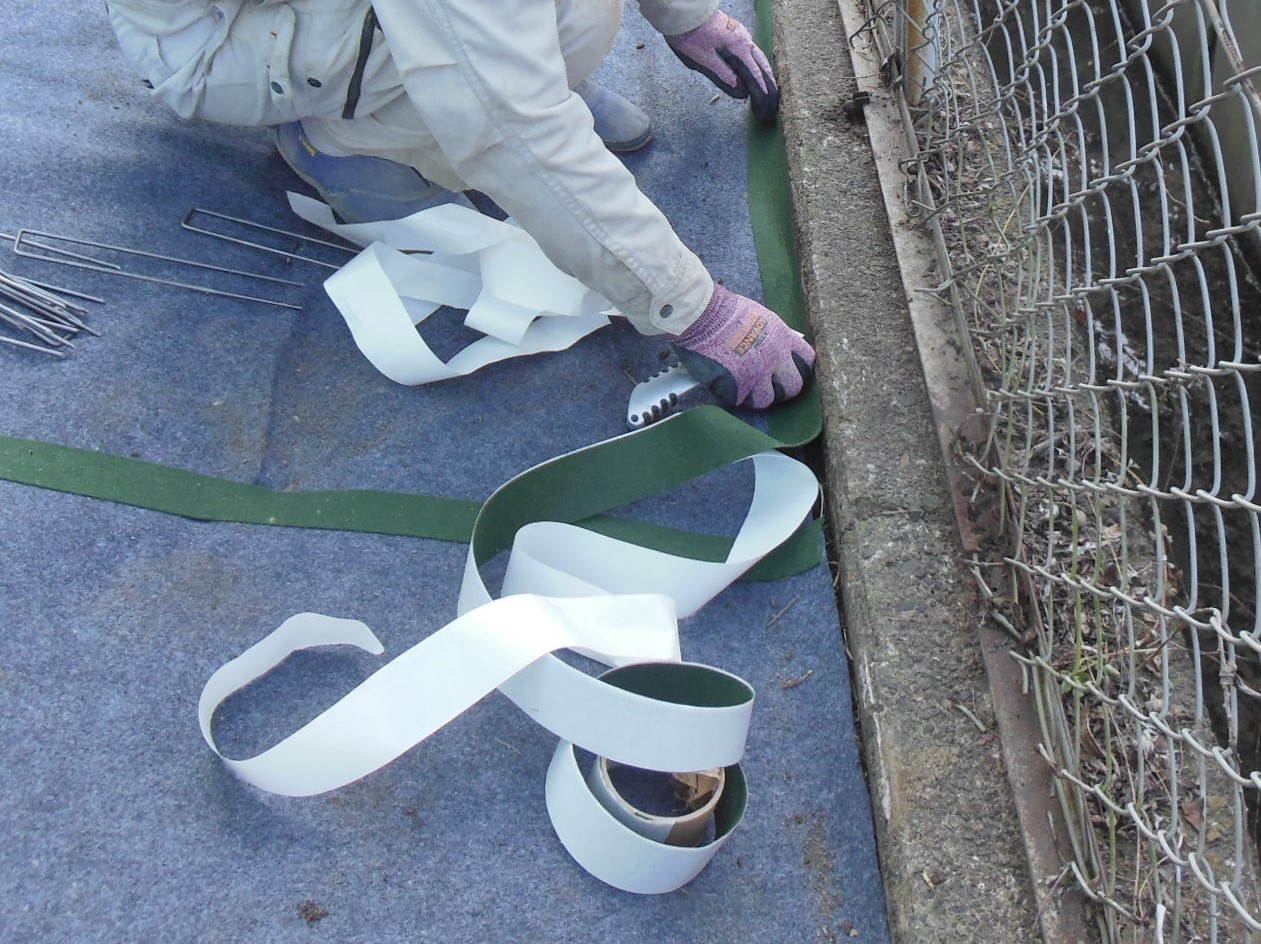

  • コロたまテープ接着:構造物端部とシートを接着する
    コロたまテープ接着:構造物端部とシートを接着する

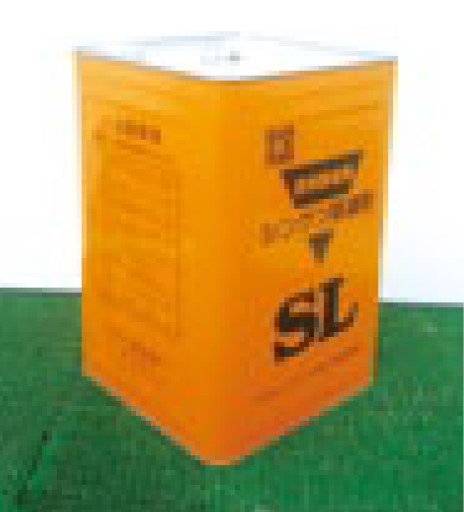

  • 防凍剤:冬季の凍害防止のため散水時に水に添加して散布する
    防凍剤:冬季の凍害防止のため散水時に水に添加して散布する

12.適用条件

1.自然条件
・雨天時、強風時は施工できない
・冬季気温が氷点下になる場合は施工を見合わせる(コロたまソイル施工時)
2.現場条件
・資材置き場スペースとして50平方メートル(5m×10m)程度必要
3.技術提供可能地域
・全国
4.関係法令等
・特になし
  • 法面に施工する場合は勾配1:1.5以内、法長2m以内である
    法面に施工する場合は勾配1:1.5以内、法長2m以内である

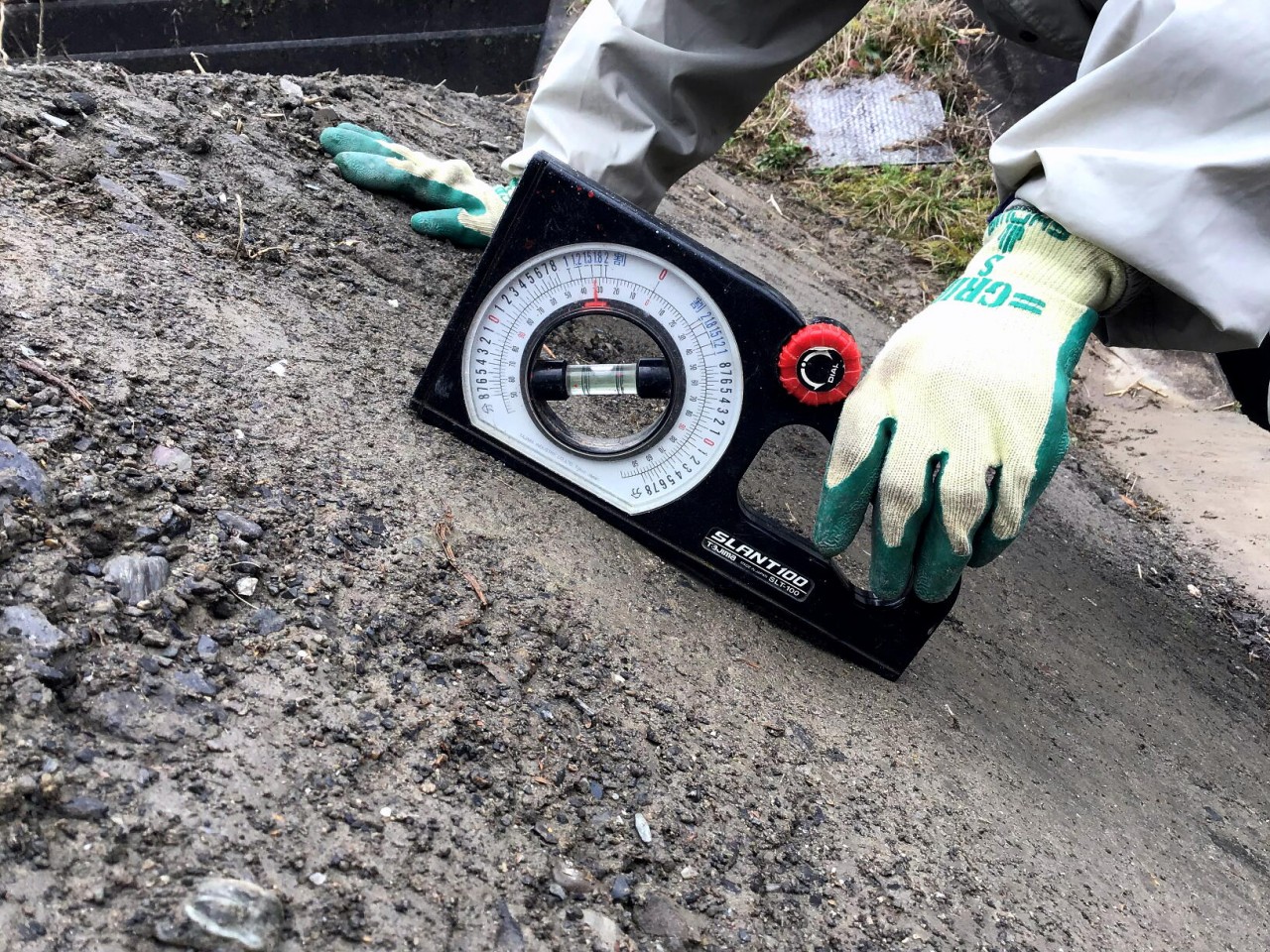

  • 勾配1:1.5(約35度)以内の法面には施工可能である
    勾配1:1.5(約35度)以内の法面には施工可能である
  • 法面施工の施工途中の写真
    法面施工の施工途中の写真
  • 法面施工の施工完了時の写真
    法面施工の施工完了時の写真

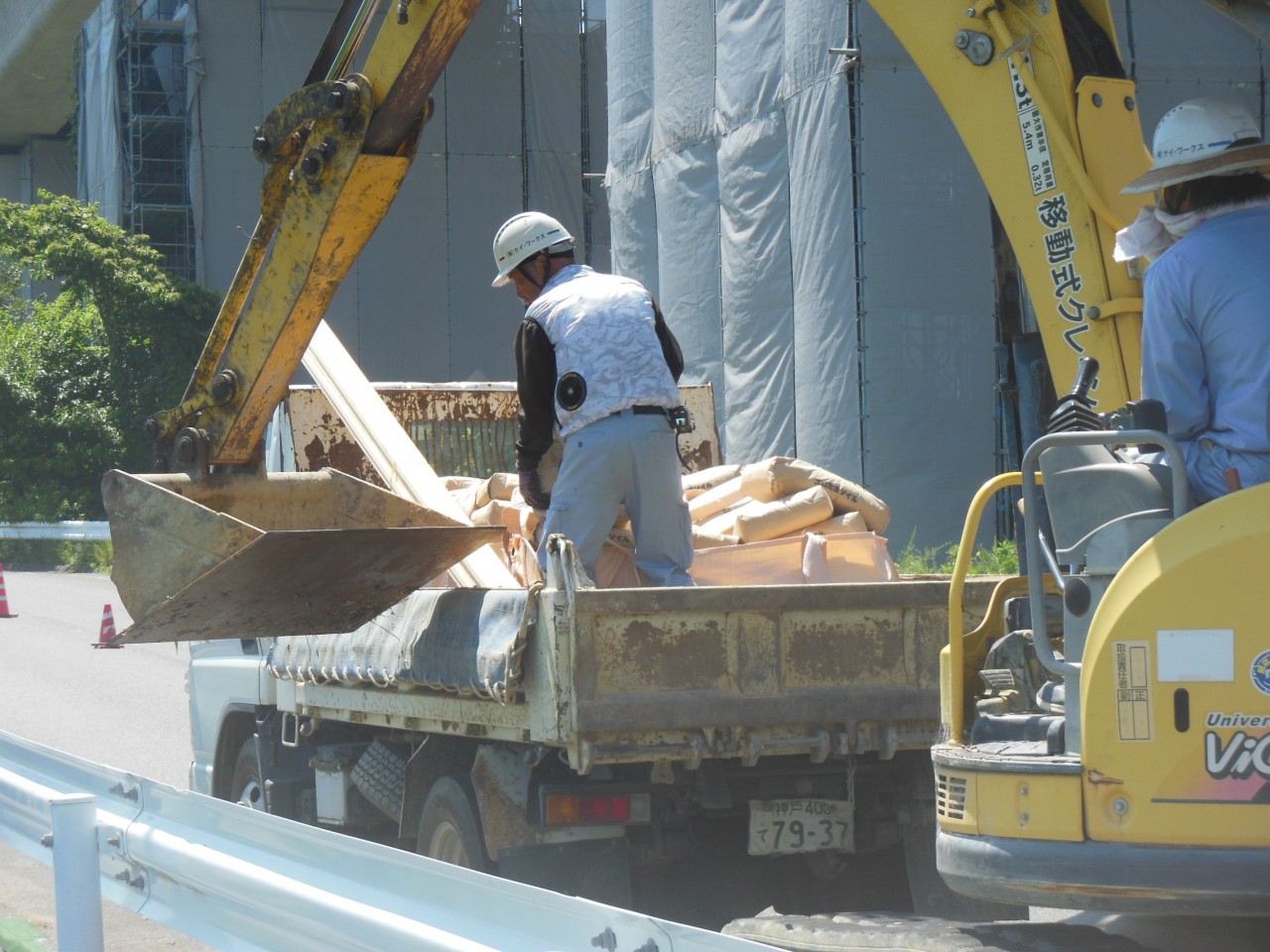

  • 法面機械施工1:ダンプ運搬で材料を運びバックホウで受けると効率よく搬入ができる
    法面機械施工1:ダンプ運搬で材料を運びバックホウで受けると効率よく搬入ができる

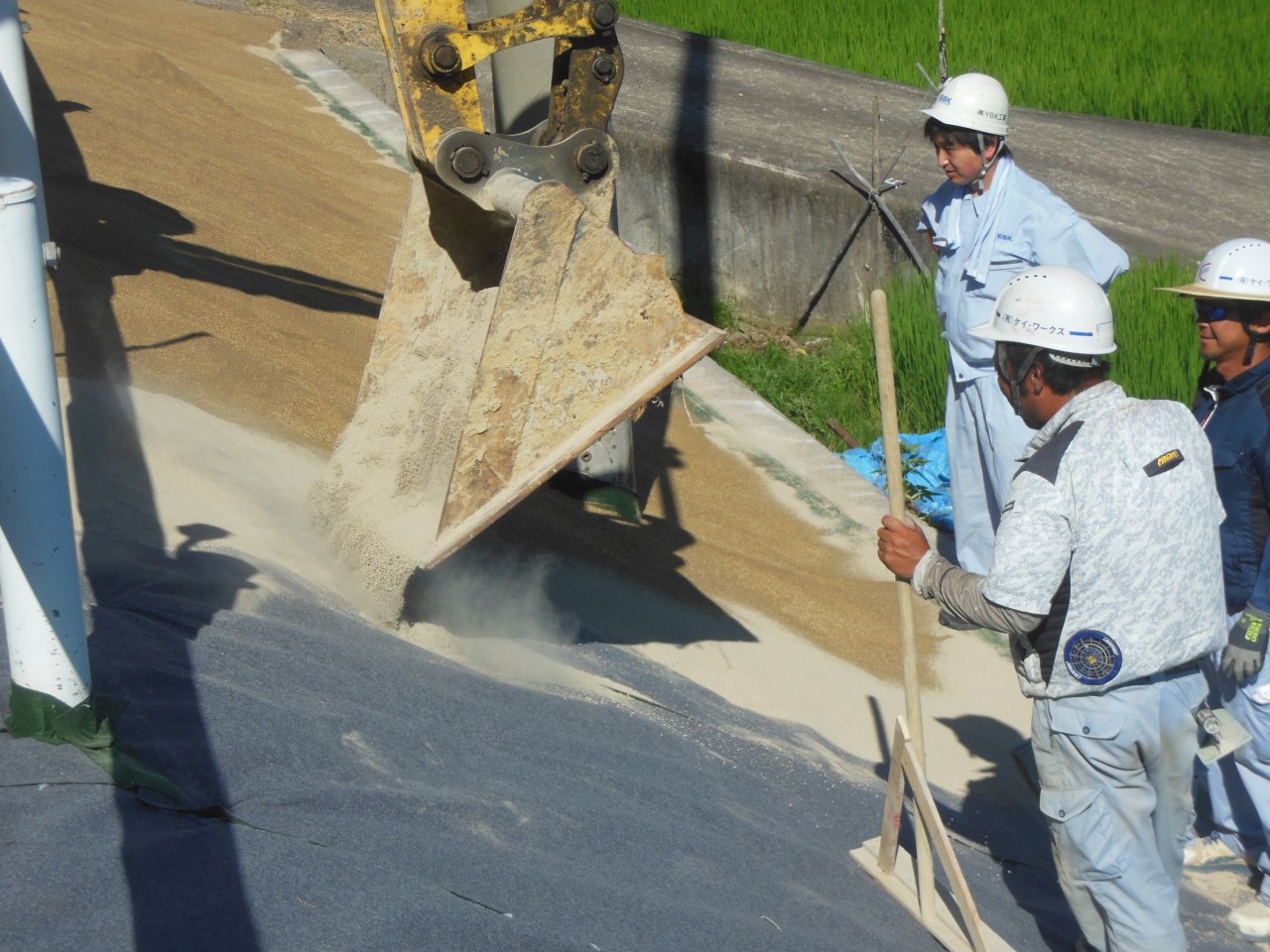

  • 法面機械施工2:急斜面や法長が長い場合(標準外)バックホウでの敷均しは労力の軽減と安全性の向上につながる
    法面機械施工2:急斜面や法長が長い場合(標準外)バックホウでの敷均しは労力の軽減と安全性の向上につながる

13.施工実績

発注機関県内件数県外件数
国、公団等00
地方自治体補助事業01
単独事業07
民間015

県内での主な施工実績

発注者工事名施工年度CORINS登録番号

県外での主な施工実績

発注者工事名施工年度CORINS登録番号
阿南市役所 危機管理課工地地区津波避難場所整備工事2018年度4035983583
東⼤阪市役所建築営繕室市営桂川住宅除却整備工事2019年度
佐賀市役所 循環型社会推進課佐賀エコロジカルポンド遊歩道整備工事2020年度
愛知県 教育委員会生涯学習課史跡貝殻山貝塚整備工事2020年度
阿波市役所 建設課阿波市ポケットパーク防草工事2020年度
長野県山形村役場 建設水道課令和2年度 社会資本整備総合交付金 交差点改良工事2021年度
淡路市役所 建設課市道法面防草対策工事2021年度
愛知県海部建設事務所道路維持補修工事(一般)その72021年度
