宮崎県新技術等活用促進システム

技術登録内容

1.登録申請者

会社名株式会社ネオコンクリート
郵便番号・住所〒814-0175 福岡市早良区田村7丁目27-8
担当部署本社営業部
電話番号092-861-7788
FAX番号092-861-9472
E-mailinfo@neo-con.jp
ホームページURLhttp://www.neo-con.jp

2.技術の名称等

技術の名称護岸用連節ブロック 350kg/m2(ジャンボ・ブロック・マット)
開発年(西暦)1990
開発体制単独
共同研究者
開発会社揖斐川工業株式会社
開発会社と申請者の関係協力会社
県産品

3.技術の分類

区 分1 県内活用技術
区 分2 製品
分 類石・ブロック張工-コンクリートブロック工

4.キーワード

項目 環境の保全 / 県内公共工事採用実績 / その他(敷設、撤去が容易・客土(覆土)により緑化・施工省力化)

5.国土交通省への登録状況

申請地方整備局名 登録年月日 登録番号 評価結果

6.特許等

特許番号 第2688891,2549055,1865231号 実用新案番号 無し

7.制度等による証明

証明機関 証明番号 証明年月日
建設技術審査証明事業
その他 (財)土木研究センター 護性証第0074号 2003.07.10

8.活用の効果

従来技術名 大型連節ブロック
経済性 同程度
工程 短縮 (50 %)
品質・出来形 同程度
安全性 同程度
施工性 向上
環境 向上

9.特徴

ワイヤーでブロックを連結した大型ブロックマットです。クレーン施工により従来の工法に比べ作業の合理化ができ、工期の短縮による人員の削減ができます。従来の連節ブロックと同等の強度、重量を有しています。フレキシブルで地盤によくなじみます。透水性に優れており、雨水の地下への還元ができ、自然に植物が再生できます。転用が容易にでき、省資源に役立ちます。水中、半水中での施工が可能です(吸出防止材を貼り付けたタイプのみ、現場条件により異なりますので要相談)

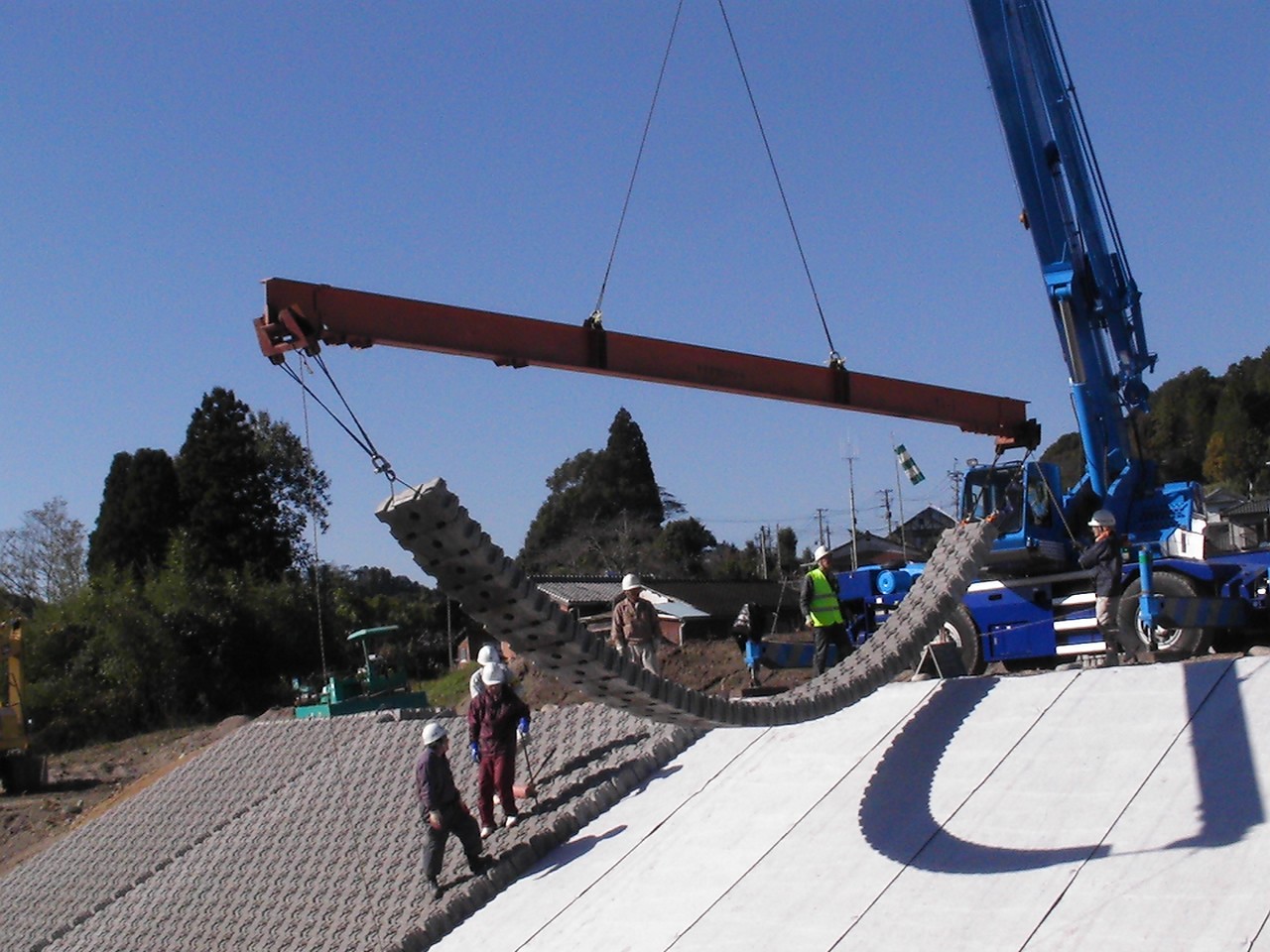

  • クレーン施工
    クレーン施工

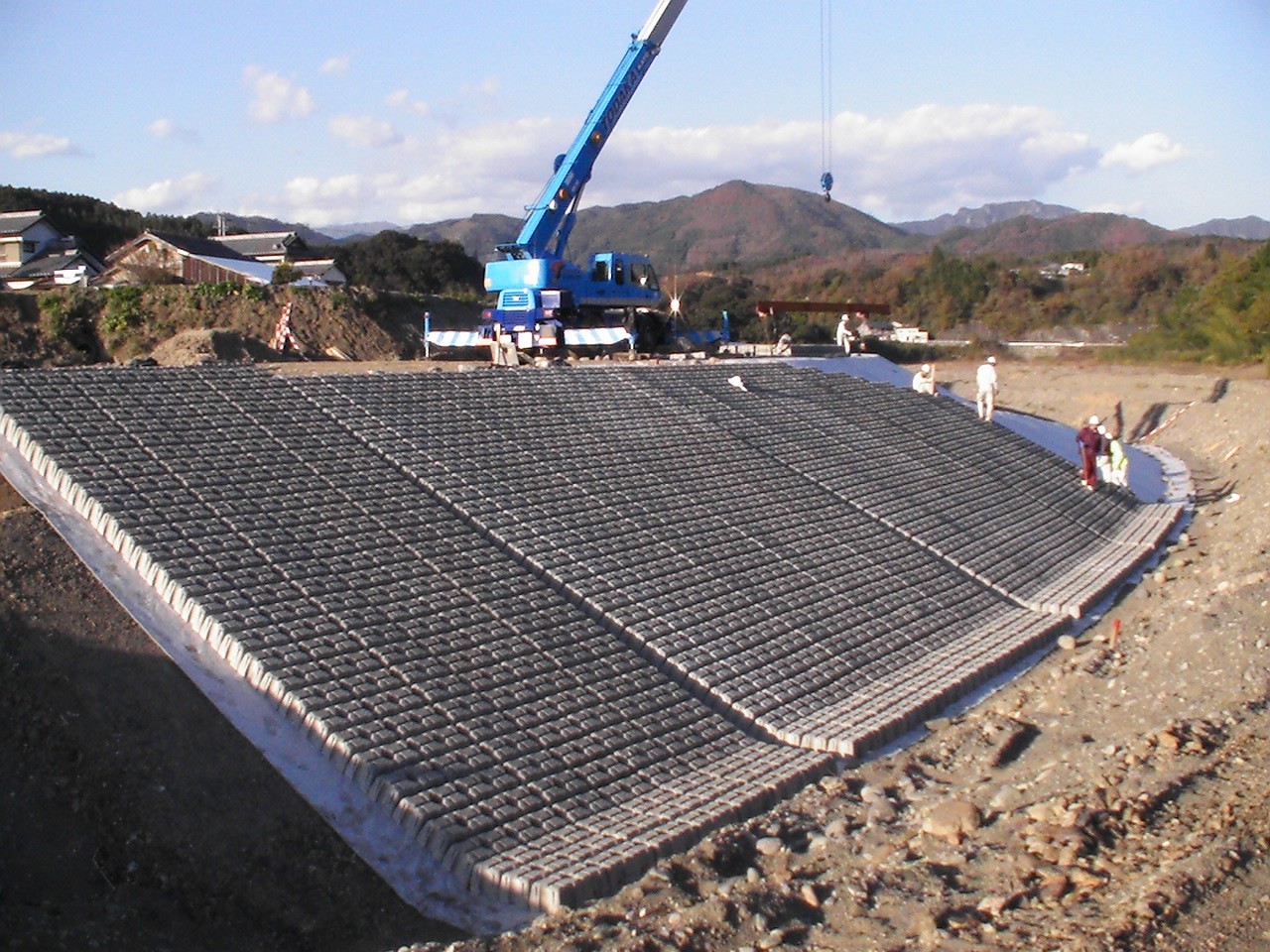

  • 施工状況
    施工状況

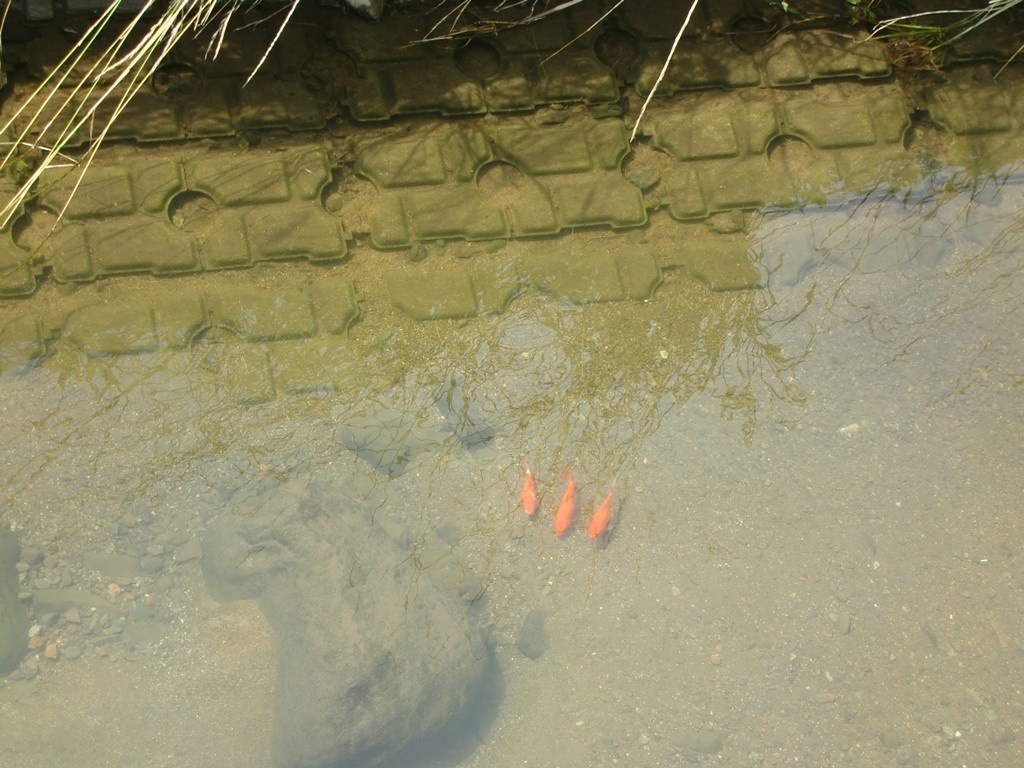

  • 植生状況1
    植生状況1

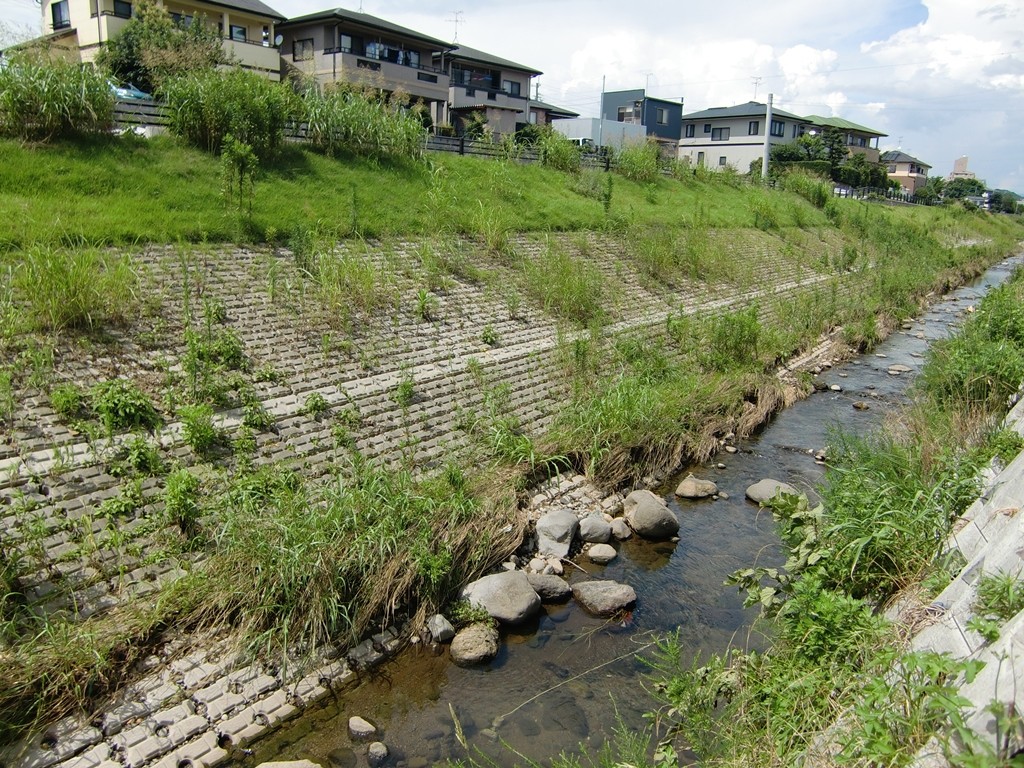

  • 植生状況2
    植生状況2

10.施工方法

1.施工する法面を整形し、吸出防止材を敷設します。
2.専用吊り金具で、クレーンによりブロックマットを所定の位置まで移動します。
3.施工面に敷設します。
4.ブロックマットの位置を微調整します。
5.2~4の順番で順次ブロックマットを敷設していきます。
6.上下端部処理を行い、必要に応じて横連結、縦連結を行います。
7.ブロックマットで被覆出来ない箇所は、現場打ちコンクリートを打設します。

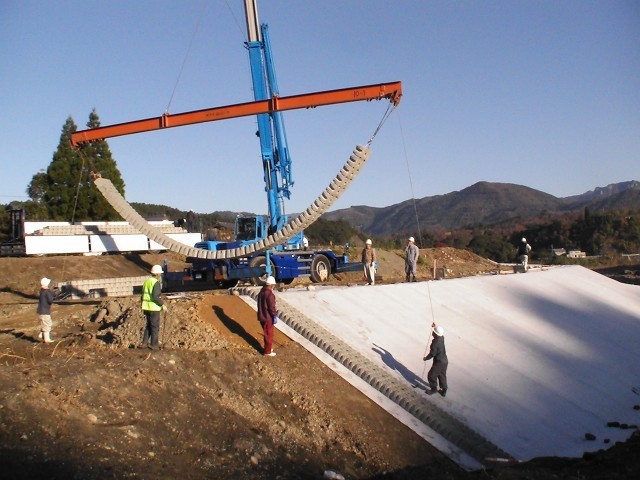

  • 施工状況1.jpg

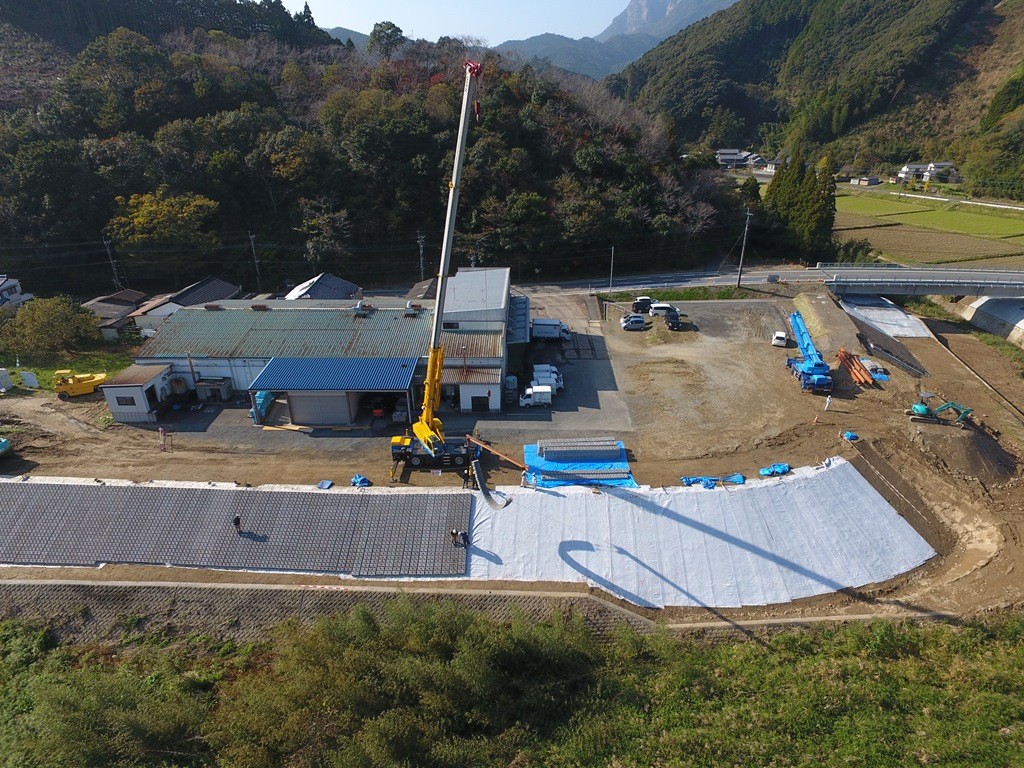

  • 施工状況2.jpg
  • 施工状況3.jpg

11.歩掛・単価等

製品設計単価:1.20万円/m2(令和4年度宮崎県)

【100m2当り歩掛(自社基準)】
ジャンボ・ブロック・マット・・・100m2
世話役・・・0.5人
特殊作業員・・・0.5人
普通作業員・・・1.9人
ラフテレーンクレーン運転(25t)・・・0.45日
横連結チェーン(1箇所/2.0m2)は別途。
縦連結ジョイント用ブロック(必要に応じて別途)
吸出防止材・・・112m2(補正係数+0.12)

12.適用条件

1.法面勾配が1:1.5以上の緩勾配。適応流速6~7m
2.製品の搬入路、仮置き場、施工重機等が設置できるヤードが確保されていること。
3.施工重機25t以上。
※河川等の護岸に使用する際は、護岸の力学設計法に基づいて安定計算を行うこと。

13.施工実績

発注機関県内件数県外件数
国、公団等22
地方自治体補助事業5100
単独事業
民間1

県内での主な施工実績

発注者工事名施工年度CORINS登録番号
延岡土木事務所祝子川鹿狩瀬地区護岸工事2018
延岡土木事務所祝子川鹿狩瀬地区築提護岸工事2017
延岡土木事務所祝子川鹿狩瀬地区仮橋撤去工事2016
延岡土木事務所五ヶ瀬川角田地区護岸工事2009
延岡土木事務所五ヶ瀬川角田地区築堤護岸工事2008

県外での主な施工実績

発注者工事名施工年度CORINS登録番号
佐賀県東部土木事務所田手川広域河川改修工事2017
国交省大隅河川国道事務所上名地区外護岸補修野の他(赤野地区)工事2014
佐賀県佐賀土木事務所桐岡川河川局部改築工事2013
国交省遠賀川河川事務所小竹地区下流部掘削及び堤防補修工事2012
国土交通省武雄河川事務所和多田地区護岸補修工事2011
国交省遠賀川河川事務所知古第3排水樋管付替工事2010
佐賀県鳥栖土木事務所寒水川広域基幹河川改修工事2009
熊本市役所藻器堀川保田窪放水路改修工事2008
国土交通省中部地方整備局木曽川上流河川事務所平成16年度長良川今泉護岸災害復旧工事20061161-5492Y
国土交通省中部地方整備局淀川上流河川事務所五ヶ床地区根固補修工事20051160-6039U

14.施工者

その他 専用の吊金具が必要

15.技術提供企業

技術の名称護岸用連節ブロック 350kg/m2(ジャンボ・ブロック・マット)

技術提供企業

代表
企業名担当部署担当者住所TELFAXE-mail
代表以外(県内企業)
企業名担当部署担当者住所TELFAXE-mail
代表以外(県外企業)
企業名担当部署担当者住所TELFAXE-mail

16.主な製造工場

製造工場名担当部署担当者住所TELFAXE-mail

17.主な原材料産地

原材料産地名取扱会社名担当部署担当者住所TELFAXE-mail

18.県内活用技術参考写真

技術の名称護岸用連節ブロック 350kg/m2(ジャンボ・ブロック・マット)
2008年 五ヶ瀬川角田地区護岸工事 延岡土木事務所

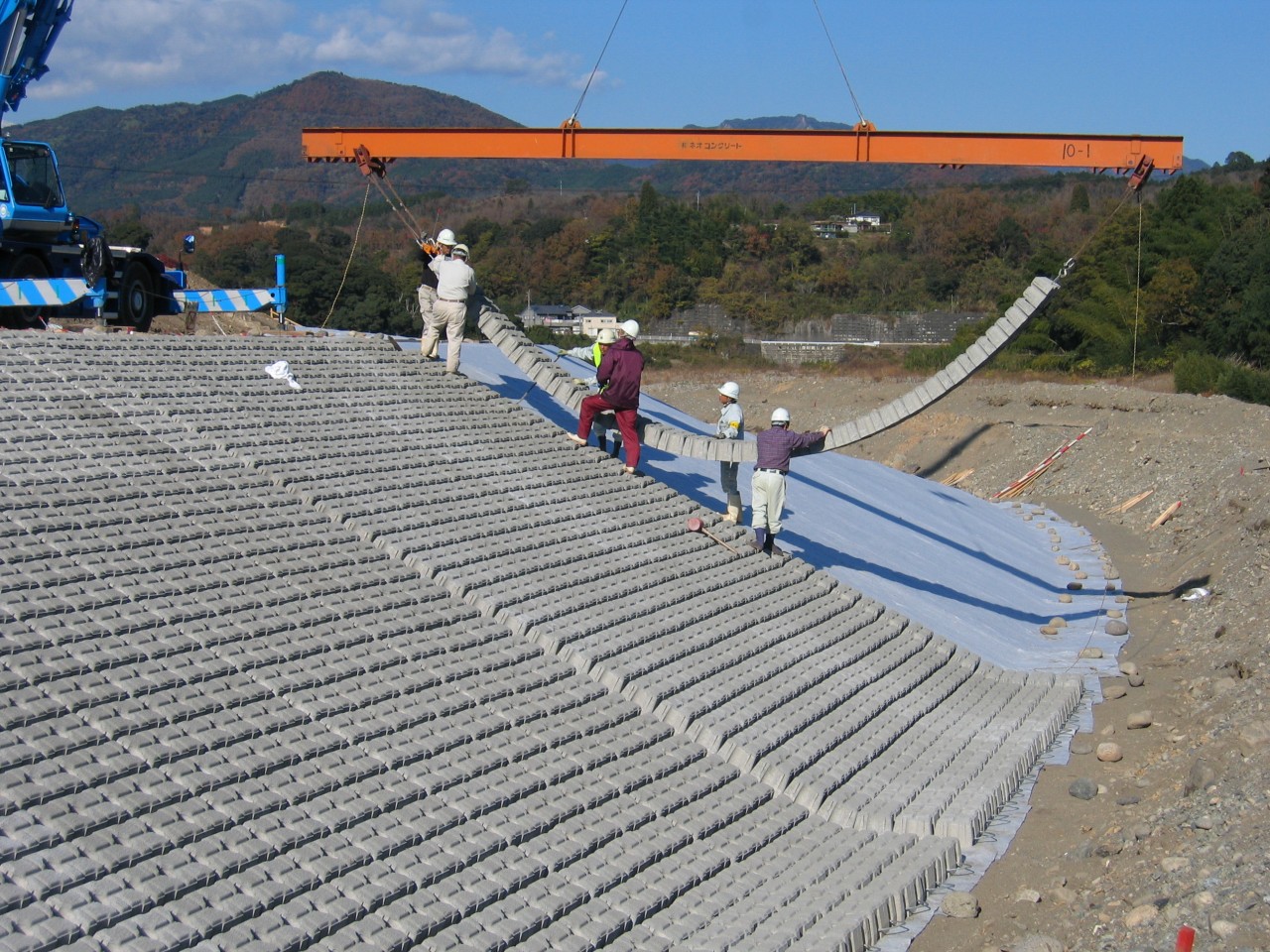

  • 施工状況1
    施工状況1
  • 施工状況2
    施工状況2

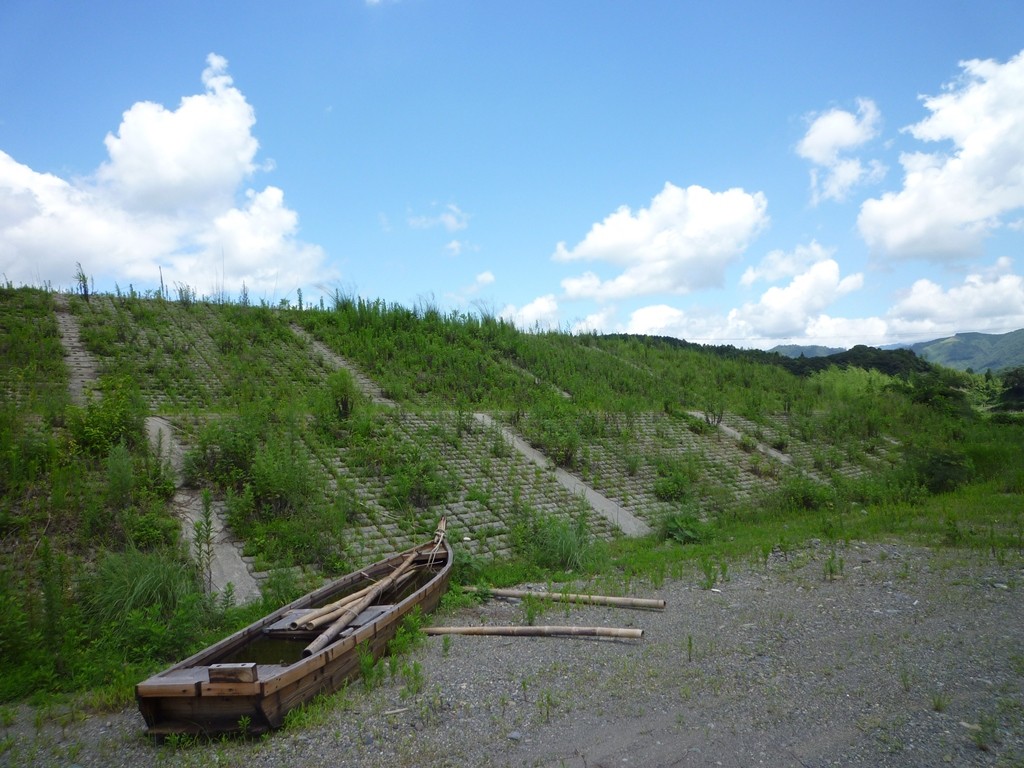

  • 植生後
    植生後
