1.登録申請者

会社名和光コンクリート工業株式会社
郵便番号・住所〒883-0102 宮崎県日向市東郷町山陰丙1537-1
担当部署営業チーム
電話番号0982-69-2216
FAX番号0982-69-2554
E-mailmasayasu.kanemaru@wakocon.co.jp
ホームページURLhttp://www.wakocon.co.jp

2.技術の名称等

技術の名称アントラー
開発年(西暦)1997年
開発体制共同(民民)
共同研究者
開発会社株式会社キクノ、有限会社田中製作所
開発会社と申請者の関係宮崎県内の実施権社
県産品

3.技術の分類

区 分1 県内関連技術
区 分2 製品
分 類大型ブロック積・張

4.キーワード

項目 県内公共工事採用実績 / 県内製造 / その他(技能工不足対応)

5.国土交通省への登録状況

申請地方整備局名 登録年月日 登録番号 評価結果

6.特許等

特許番号 実用新案番号

7.制度等による証明

証明機関 証明番号 証明年月日
建設技術審査証明事業
その他

8.活用の効果

従来技術名 積みブロック
経済性 低下 (11.0 %)
工程 短縮 (56.0 %)
品質・出来形 同程度
安全性 同程度
施工性 向上
環境 同程度

9.特徴

(1)近年の熟練工不足に対応するべく、省力化や機械施工を目的に開発された1㎡当たりに1.0~2.0個使用する、控長35cmのままで面のサイズを大きくしたブロックです。
(2)5分勾配でも自立し、機械施工による省力化、迅速化が図られ、施工費が削減されます。
(3)つり込み据付け専用治具を使用することにより、ブロックの据付けが確実・簡単・迅速に行うことができ、施工性・安全性が向上します。
(4)直高5.0m以下では、正六角形の積みブロック(JIS A 5371 -12A)と同様の「経験に基づく設計法」に基づいてご利用頂けます。(裏込めコンクリートの厚さを調節)
(5)アントラーの表面には自然石模様を採用し、景観に調和するように配慮されています。
(6)アントラーを用いた実物大試験により、通常の練積みに相当するブロック間の摩擦が確保されていることを確認しています。
(7)埋設パネルを併用することにより、一層の施工性向上が図れます。

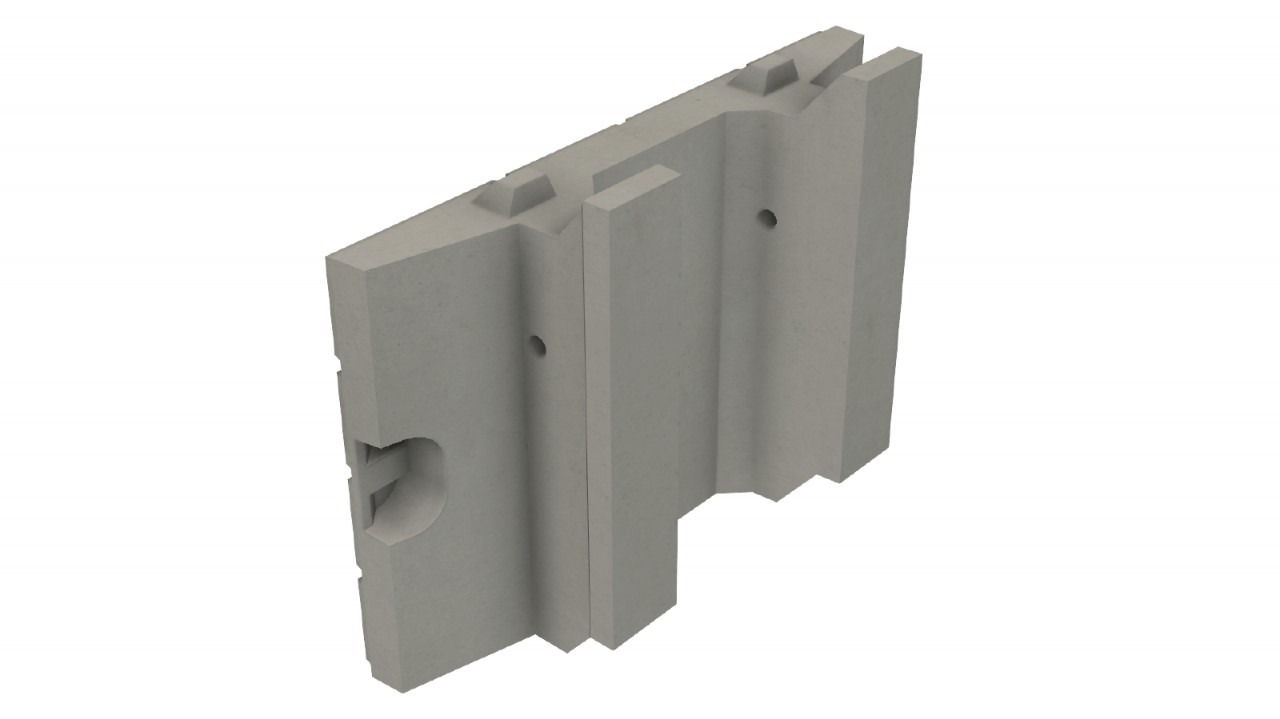

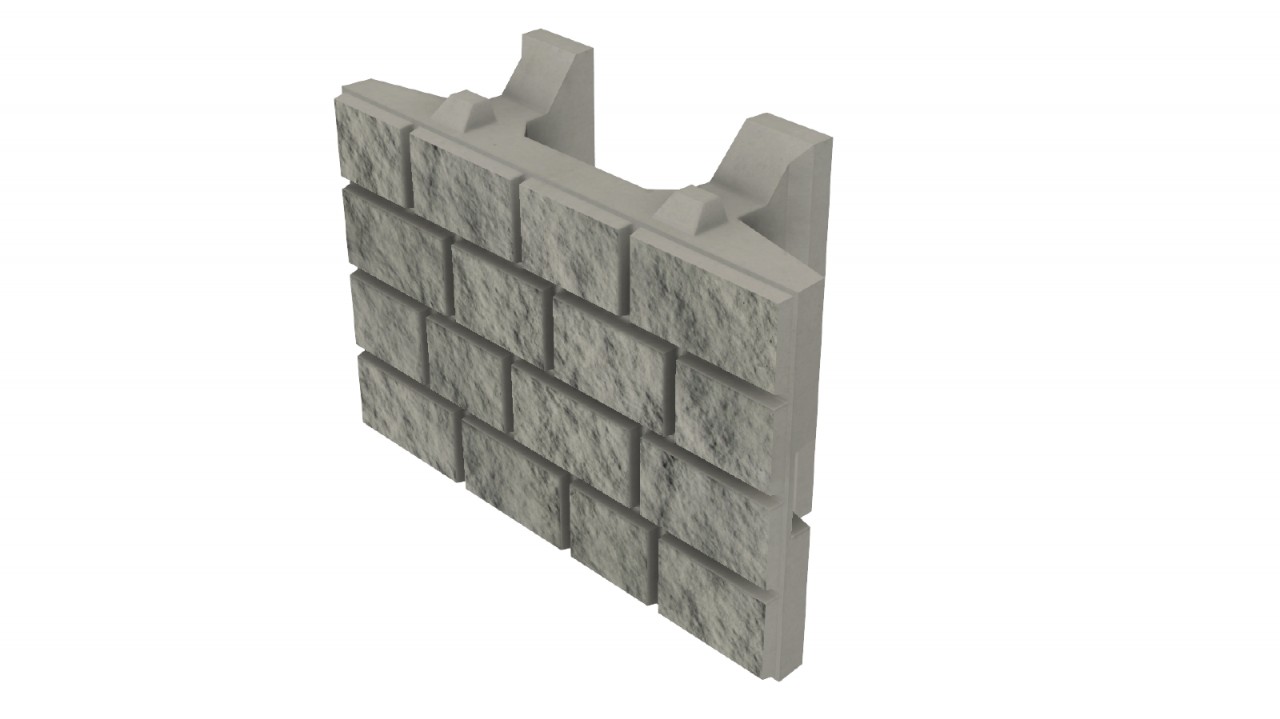

  • アントラーイメージ1.gif
  • アントラーイメージ2.gif

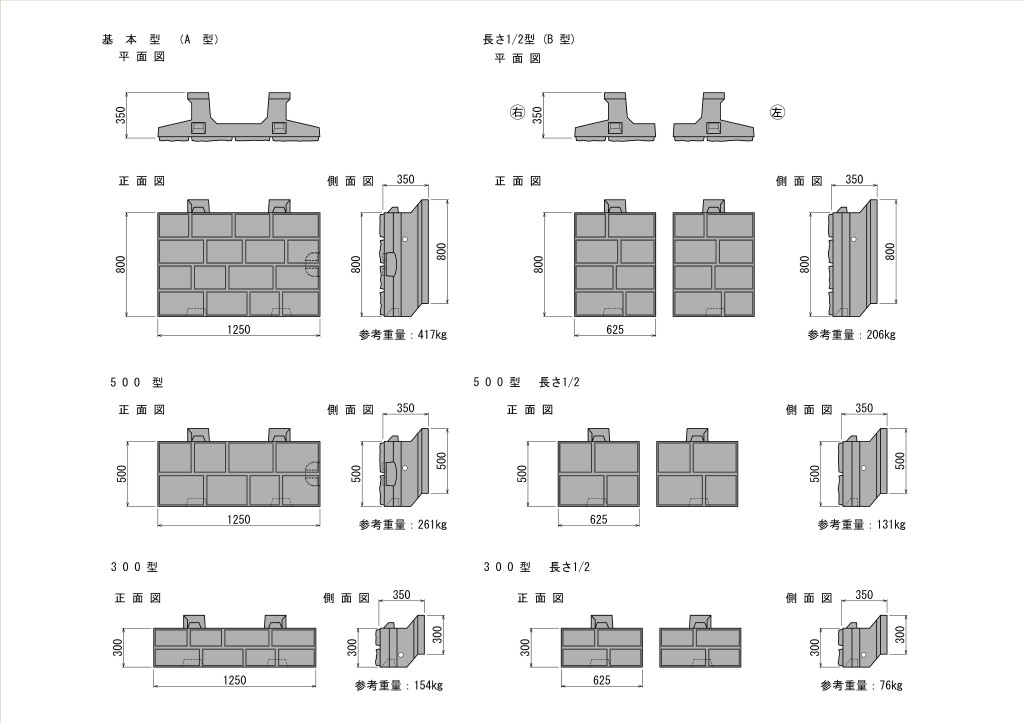

  • アントラー製品図.jpg

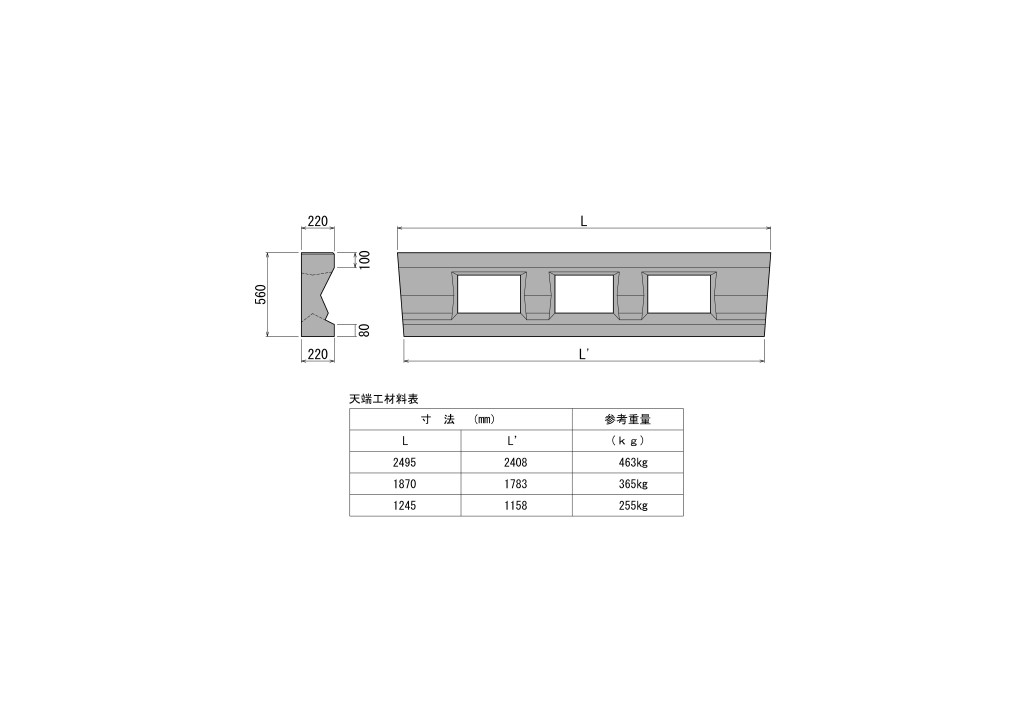

  • 基礎ブロック製品図.jpg

10.施工方法

施工方法は下記のとおりとなる。
(1)掘削
(2)基礎砕石工、基礎ブロック敷設(基礎コンクリート打設)
(3)ブロック据付、背面型枠工
(4)胴込めコンクリートの打切。
(5)2回目以降、項番3~4を所定段数まで繰り返す
(6)天端工(型枠工、コンクリート投入)

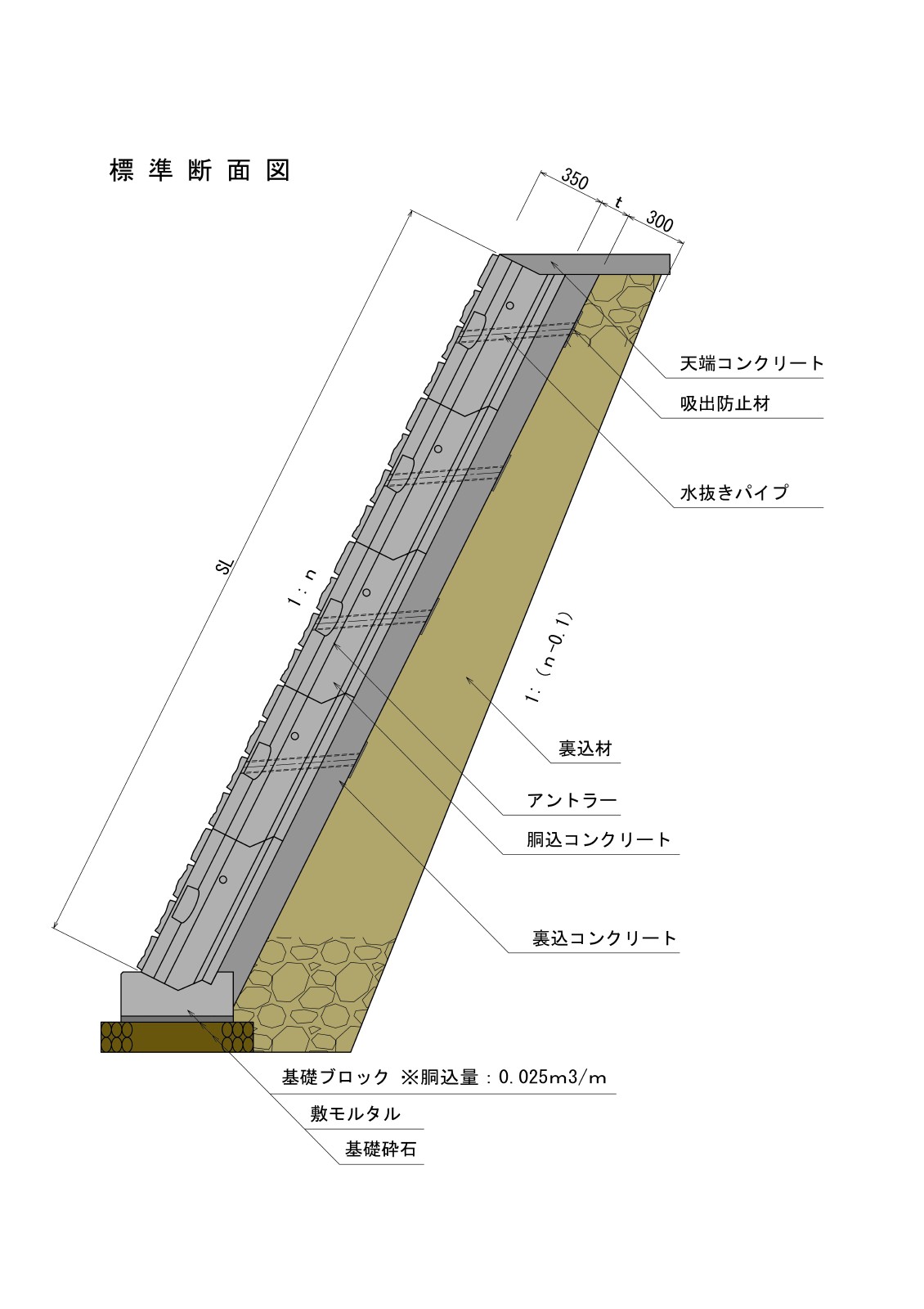

  • アントラー標準断面図.gif

11.歩掛・単価等

独自歩掛

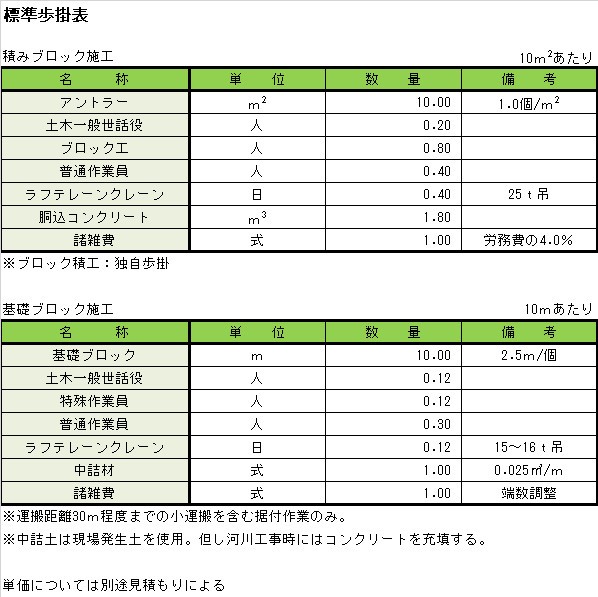

  • 大型積みブロック歩掛.jpg

12.適用条件

・通常の控え35cm積みブロックによる法覆工と同等
・直高5mまで。延長は0.625mの倍数。
・積みブロックによる法覆工の基準に準ずる
・従来の積みブロック同等の耐力であることを、実物を用いた曲げ耐力試験により確認している。

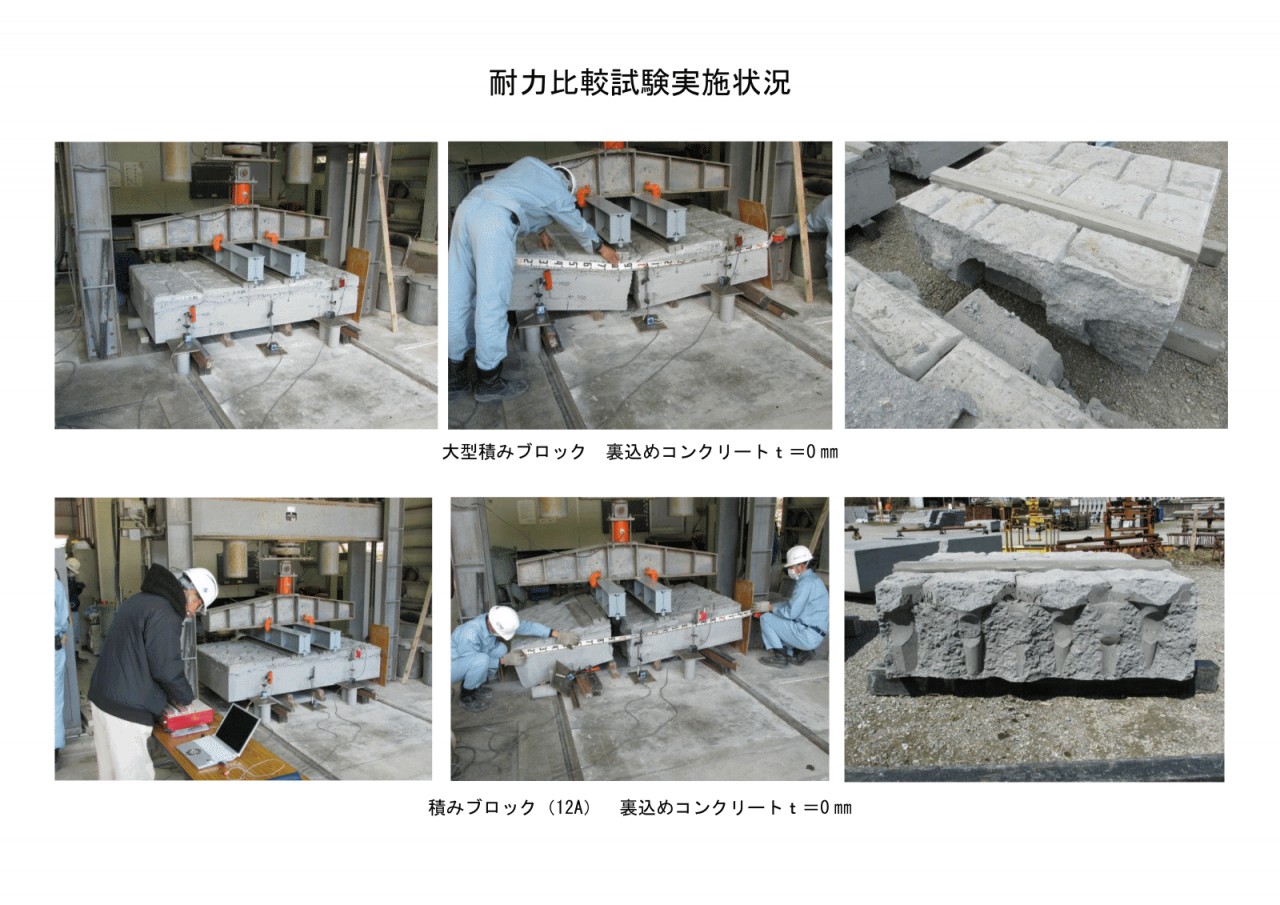

  • 大型積ブロック耐力確認試験写真1.gif
  • 大型積ブロック耐力確認試験写真2.gif

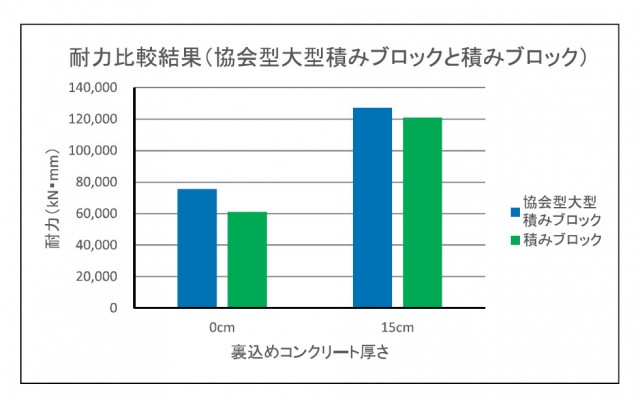

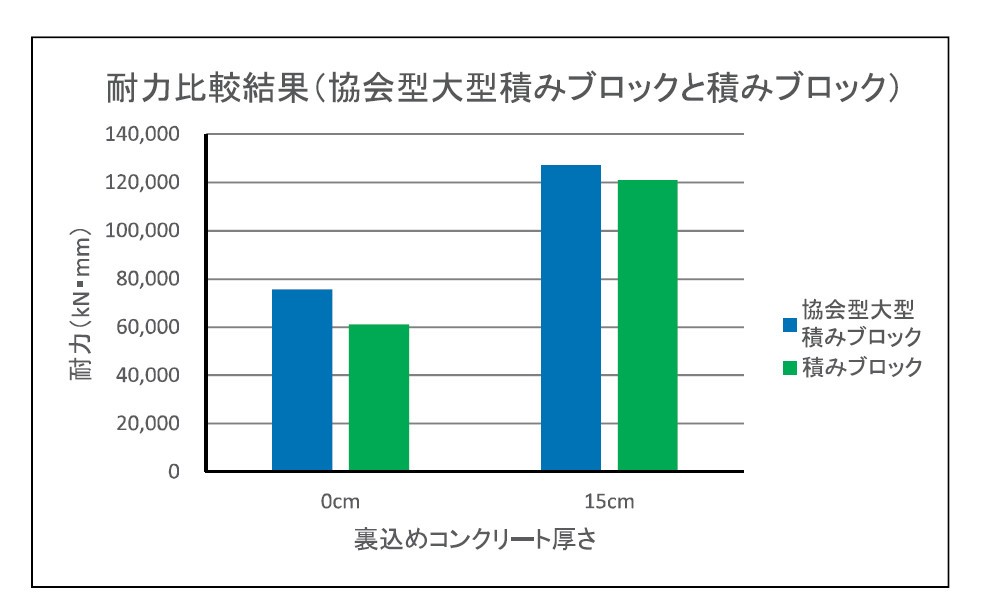

  • 大型積ブロック耐力試験結果.jpg

13.施工実績

発注機関県内件数県外件数
国、公団等50
地方自治体補助事業1310
単独事業210
民間200

県内での主な施工実績

発注者工事名施工年度CORINS登録番号
諸塚村役場平田組下の八重線道路改良工事2018
諸塚村役場奥地林道南川線県単林道災害復旧工事2019
西米良村役場奥地林道竹元谷線林道施設災害復旧工事2020
西都土木事務所国道265号道路災害復旧工事2020
日向市役所県単林道等改良事業仏川内線改良工事2020
椎葉村役場林道仲塔・奥村線道路改良工事2020
日向土木事務所県道上椎葉湯前線横野工区道路改良工事2021
東臼杵振興局地方創生道整備古枝尾向山線(4工区)工事2021
美郷町役場第355号床並熊路線道路災害復旧工事2022
日向市役所平岩カバル地区耕地災害復旧工事2023

県外での主な施工実績

発注者工事名施工年度CORINS登録番号

14.施工者

一般の建設業者で施工可能

15.技術提供企業

技術の名称アントラー

技術提供企業

代表
企業名担当部署担当者住所TELFAXE-mail
和光コンクリート工業㈱ 品質管理・製品開発チーム 高橋智成 宮崎県日向市東郷町山陰丙1537-1 0982-69-2216 0982-69-2554 takahashi@wakocon.co.jp
代表以外(県内企業)
企業名担当部署担当者住所TELFAXE-mail
代表以外(県外企業)
企業名担当部署担当者住所TELFAXE-mail

16.主な製造工場

製造工場名担当部署担当者住所TELFAXE-mail
阿萬建設株式会社 阿萬公裕 宮崎県西都市大字南方1561-5 0983-43-0519  0983-43-0233 amankensetu@aurora.ocn.ne.jp
和光コンクリート工業株式会社 川島満成 宮崎県日向市東郷町山陰丙1537-1 0982-69-2216 0982-69-2554 kawashima@wakocon.co.jp

17.主な原材料産地

原材料産地名取扱会社名担当部署担当者住所TELFAXE-mail

18.県内活用技術参考写真

技術の名称アントラー
県内の施工実績写真

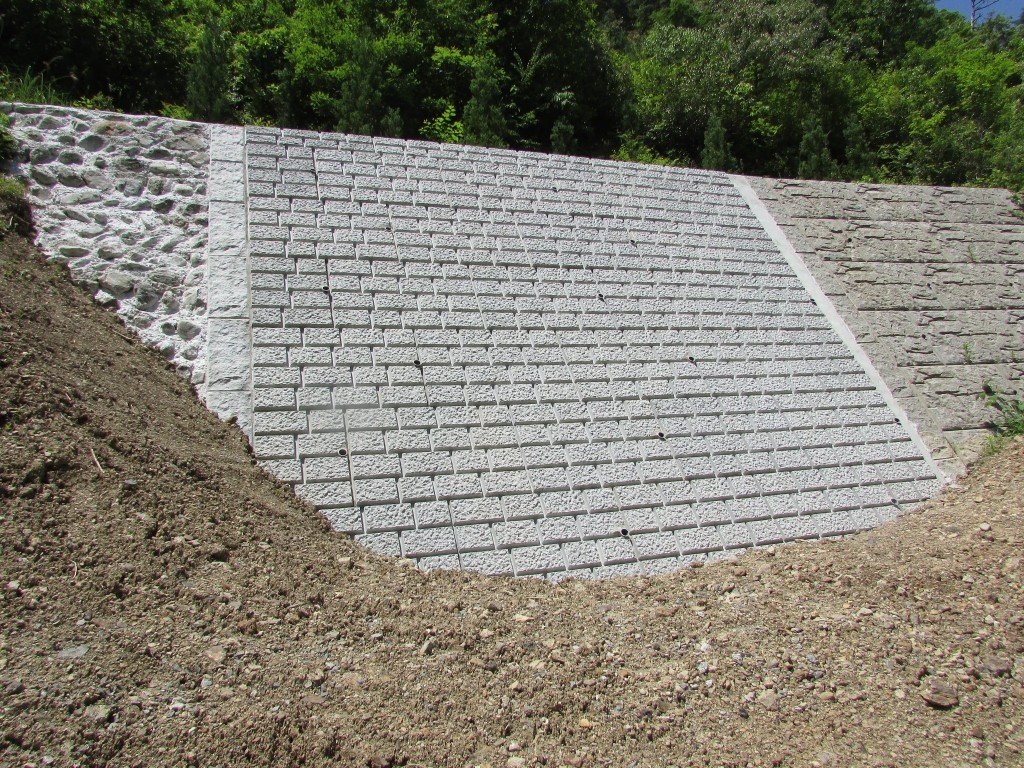

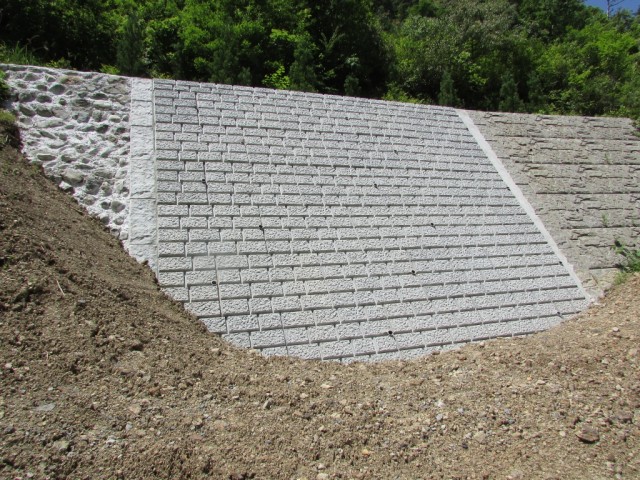

  • アントラー施工実績(美郷町役場床並・熊路線).jpg

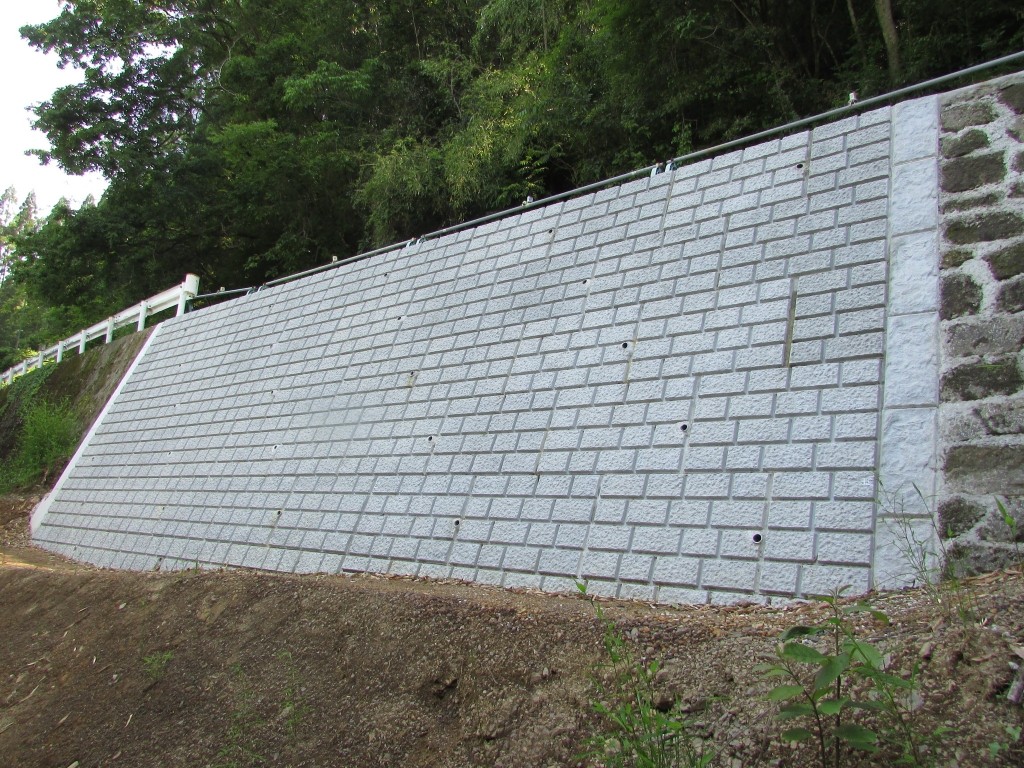

  • アントラー施工実績(美郷町役場細宇納間・宮ノ脇線).jpg
