宮崎県新技術等活用促進システム

技術登録内容

1.登録申請者

会社名和光コンクリート工業株式会社
郵便番号・住所〒883-0102 宮崎県日向市東郷町山陰丙1537-1
担当部署営業チーム
電話番号0982-69-2216
FAX番号0982-69-2554
E-mailmasayasu.kanemaru@wakocon.co.jp
ホームページURLhttp://www.wakocon.co.jp/

2.技術の名称等

技術の名称ポーラスけんちⅣ型
開発年(西暦)2017
開発体制単独
共同研究者
開発会社和光コンクリート工業株式会社
開発会社と申請者の関係同一
県産品

3.技術の分類

区 分1 県内関連技術
区 分2 製品
分 類大型ブロック積工・張工

4.キーワード

項目 環境の保全 / 県内公共工事採用実績 / 県内製造 / その他(技能工不足対応)

5.国土交通省への登録状況

申請地方整備局名 登録年月日 登録番号 評価結果

6.特許等

特許番号 実用新案番号

7.制度等による証明

証明機関 証明番号 証明年月日
建設技術審査証明事業
その他

8.活用の効果

従来技術名 ポーラスけんち
経済性 低下 (7.3 %)
工程 短縮 (54.0 %)
品質・出来形 同程度
安全性 同程度
施工性 向上
環境 同程度

9.特徴

【特徴】
1.面のサイズは高さ40cm×幅100cmとし、現場施工にちょうど良く機械化施工による省力化を可能にしました。
2.根石ブロックを基礎に対して水平に据え付けることで、ブロック前面の勾配が5分勾配となります。
3.ブロックの合端は基礎に対して水平です。合端の天端部分に水平器を置き、ブロックの水平を確認することで、5分勾配に施工することが可能です。
4.ブロック全体をポーラスコンクリートで製造することで以下のメリットを有します。
 ・表面は普通コンクリート製ブロックと比較して明度が低く、自然景観に溶け込みやすい。
 ・表面テクスチャーは自然景観に溶け込みやすく、生物の移動にとっても適切な粗度を持つ。
 ・法覆工として使用する場合、裏込めコンクリートを打設しない範囲においては、ブロック全体がポーラスのため、胴込めコンクリートを打設しても透水性能が確保できる。
5.ブロック全体をポーラスコンクリートで製造しても、従来のブロック護岸としての性能は確保しています。
 ・控え長さを40cmとすることで、空隙を確保しつつ、ブロック単体の質量350kg/m2、胴込めコンクリート込みで805kg/m2以上を確保
 ・耐力試験を実施し、積みブロック以上の耐力であることを確認している。

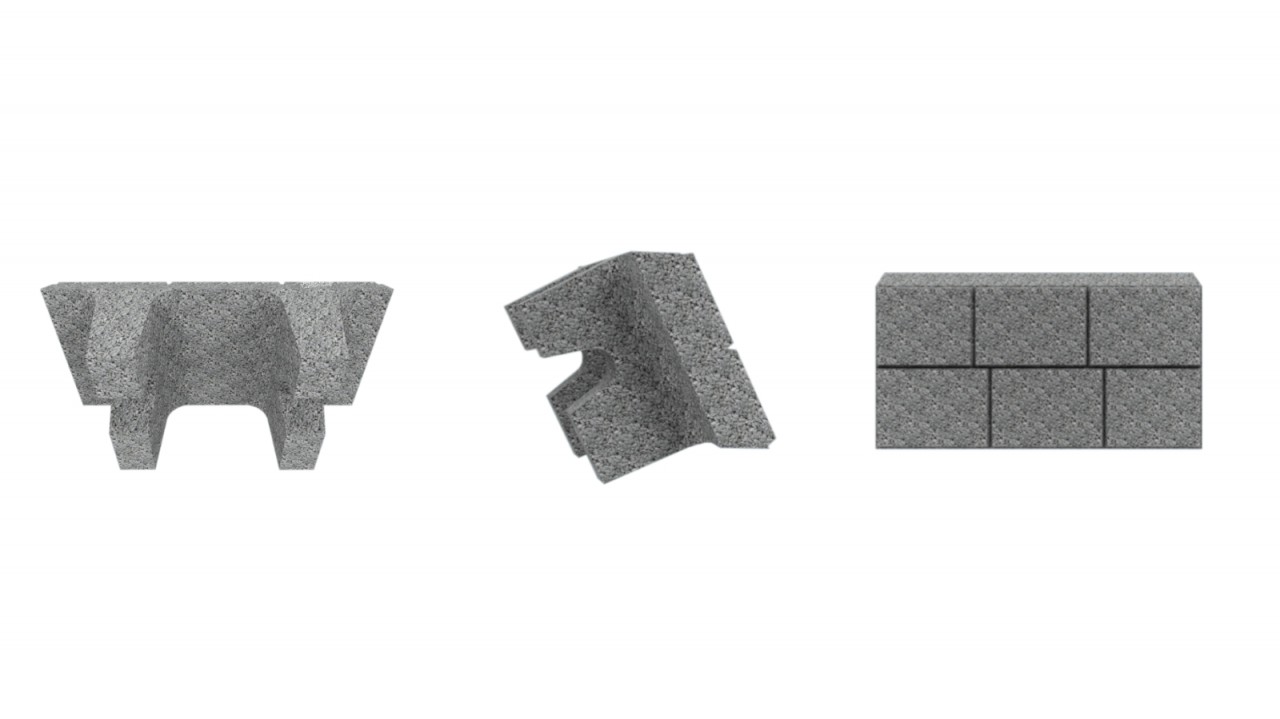

  • ポーラスけんち4型イメージ.jpg

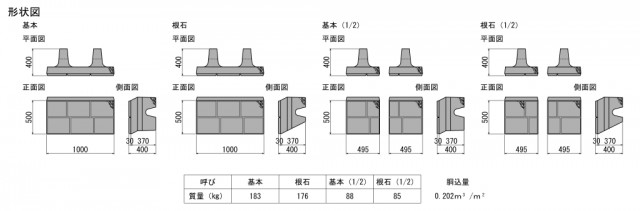

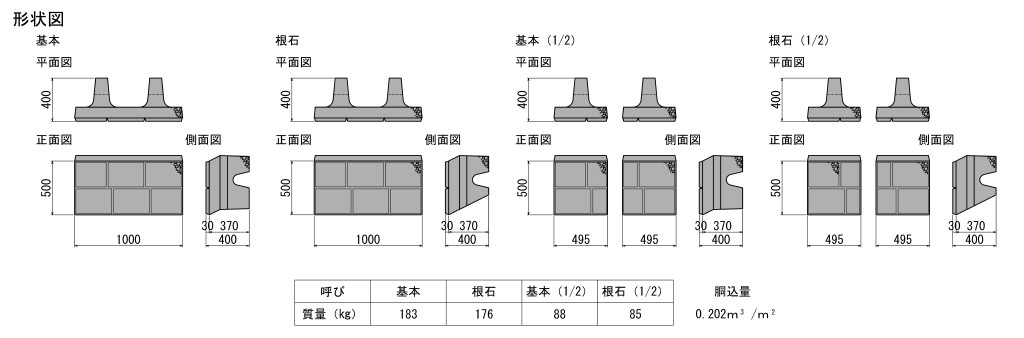

  • ポーラスけんち4型形状寸法図.jpg

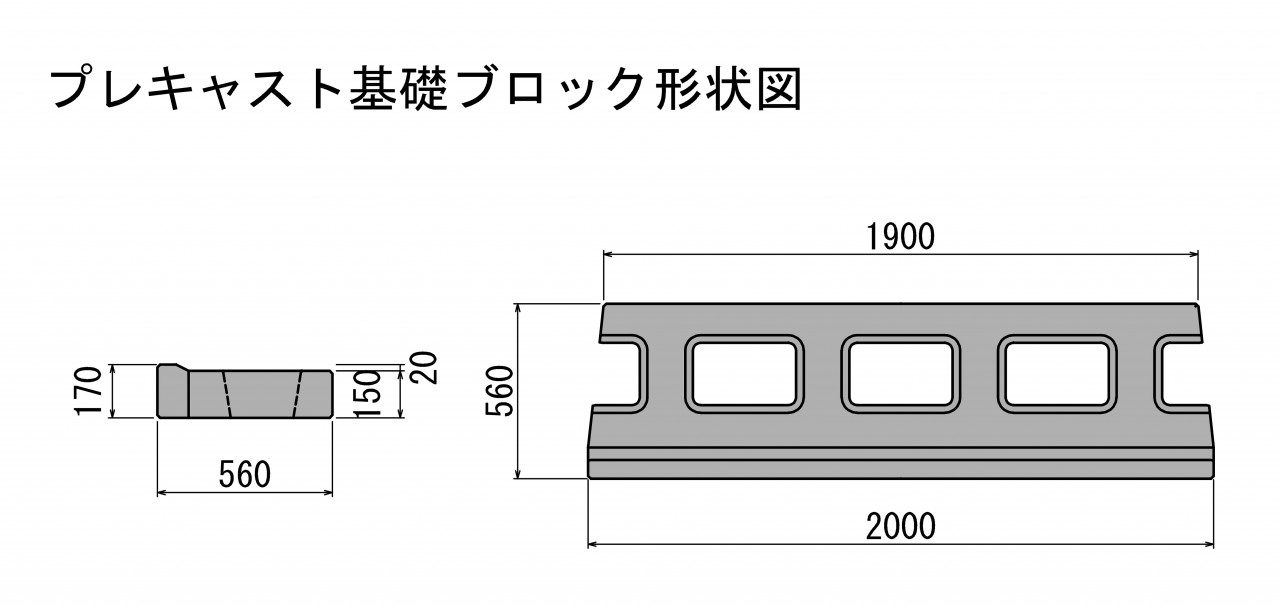

  • ポーラスけんち4型基礎ブロック.jpg

10.施工方法

施工方法は従来の宮崎県協会型大型積みブロックと同等である。
(1)掘削
(2)基礎砕石工、基礎ブロック敷設(基礎コンクリート打設)
(3)ブロック据付、背面型枠工
(4)胴込めコンクリートの打設
(5)2段目以降、項番3~4を所定段数まで繰り返す。
(6)天端工(型枠工、コンクリート投入)
※ブロック高さが50cmのため、法長が50cmの倍数で無い場合には、基礎上の調整コンクリートで法長調整を行う。

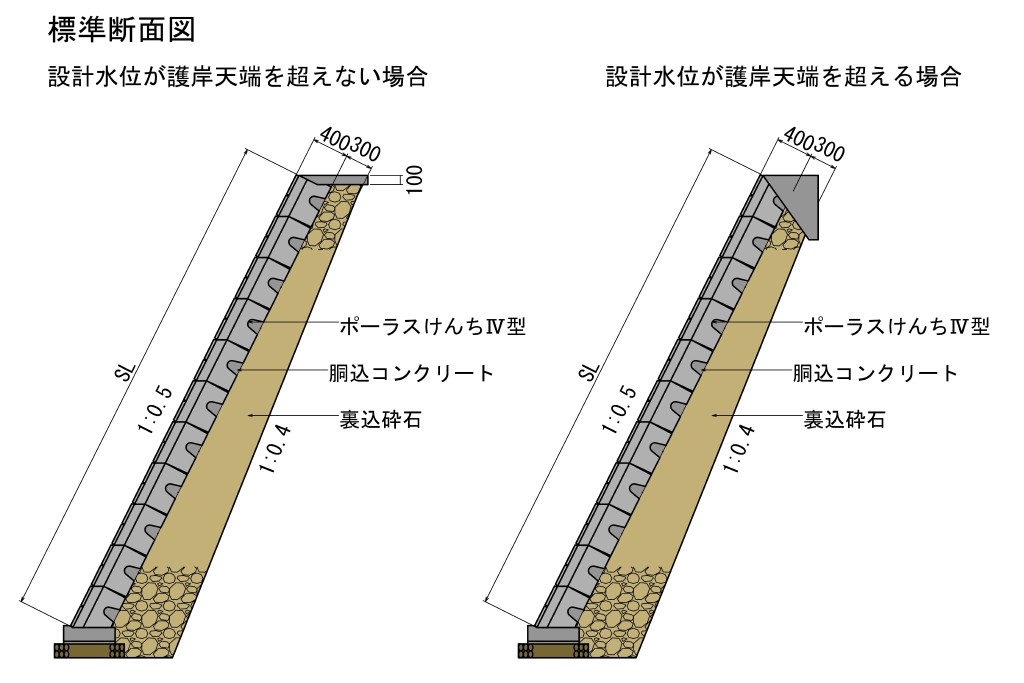

  • ポーラスけんち4型標準断面図.jpg

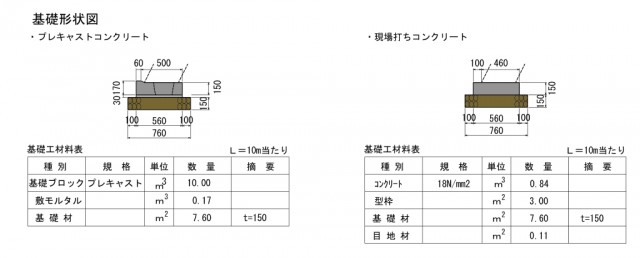

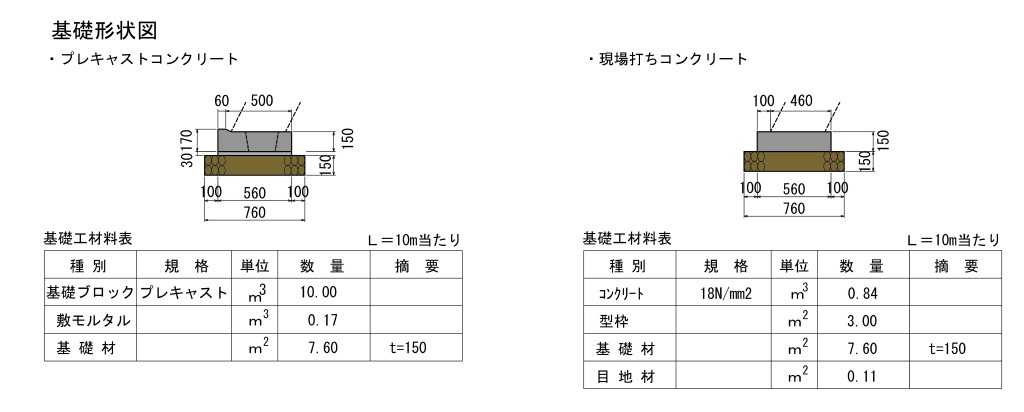

  • ポーラスけんち4型基礎詳細.jpg

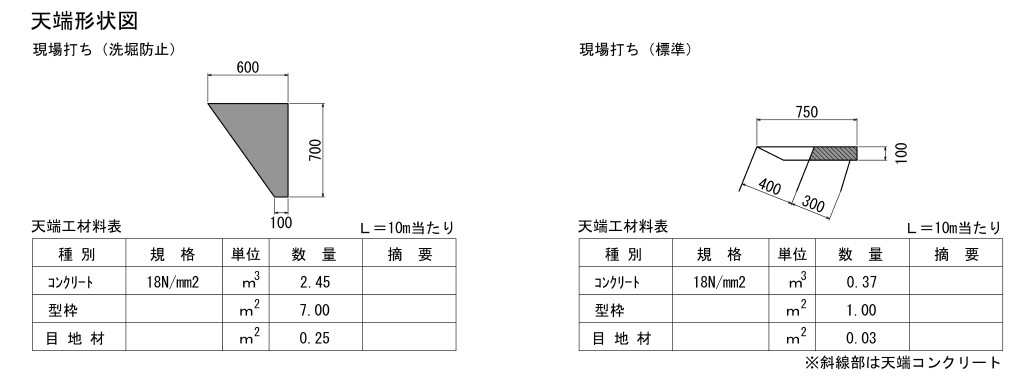

  • ポーラスけんち4型天端詳細.jpg

11.歩掛・単価等

独自歩掛

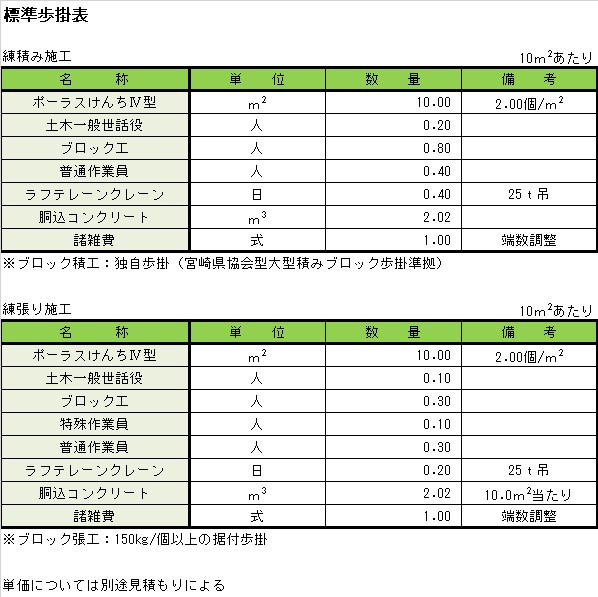

  • ポーラスけんち4型標準歩掛表.jpg

12.適用条件

通常の控え35cm積みブロックによる法覆工と同等
直高5mまで。延長は0.5mの倍数。
法覆工の場合、通常の施工範囲においては裏込めコンクリート不要。
(積みブロックによる法覆工の基準に準ずる)
・従来の積みブロック同等の耐力であることを、実物を用いた曲げ耐力試験により確認している。

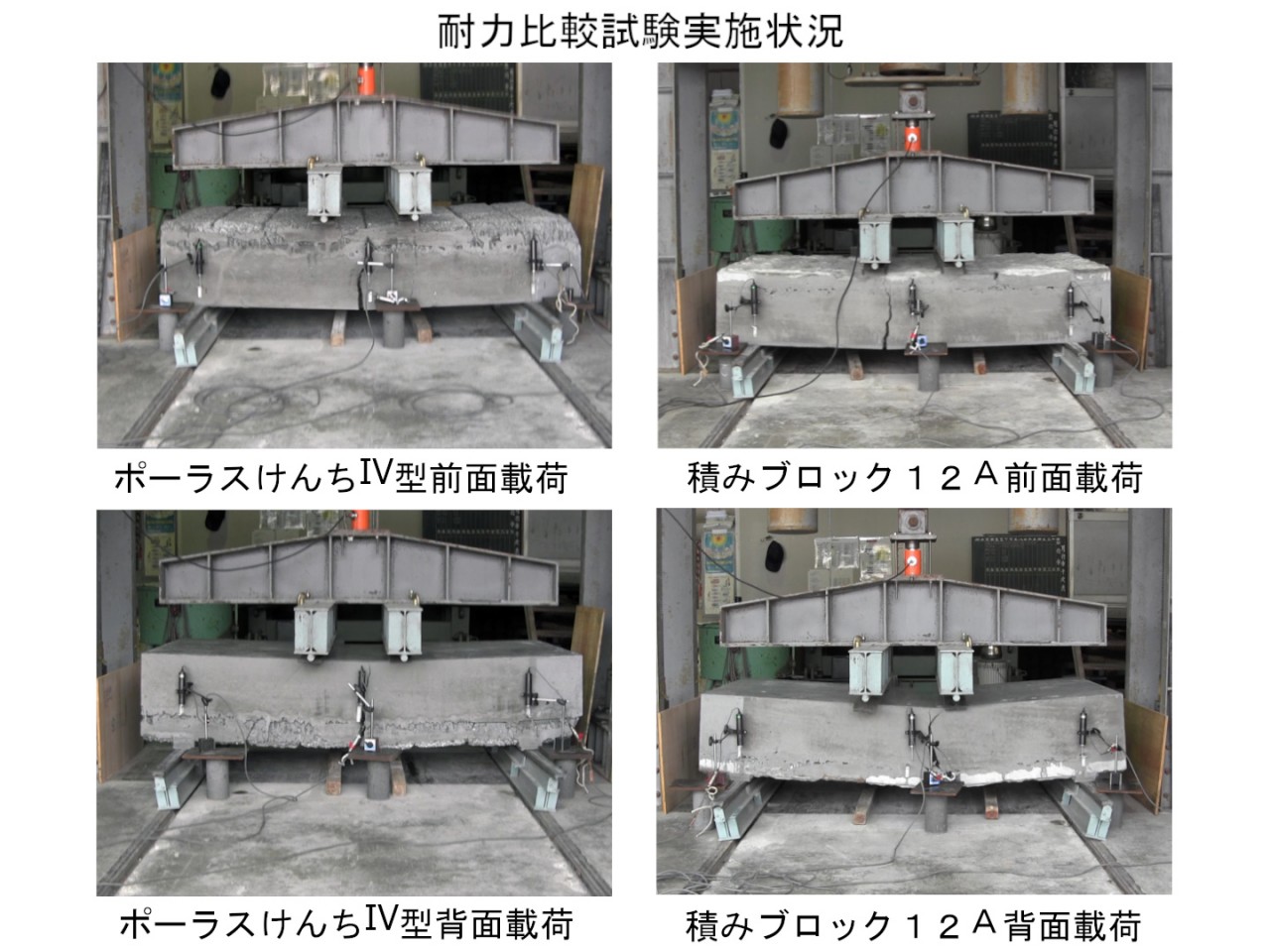

  • ポーラスけんち4型耐力比較試験実施状況.jpg

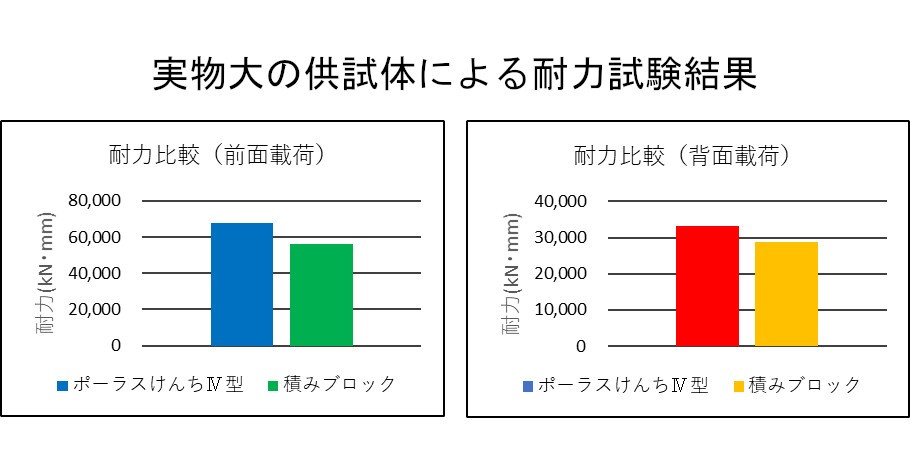

  • ポーラスけんち4型耐力試験結果.jpg

13.施工実績

発注機関県内件数県外件数
国、公団等00
地方自治体補助事業10
単独事業10
民間00

県内での主な施工実績

発注者工事名施工年度CORINS登録番号
日向土木事務所令和3年度県単改良津々良川大内原地区河道掘削ほか工事2022
日向市役所令和4年河川災第342号夜名番谷復旧工事2022

県外での主な施工実績

発注者工事名施工年度CORINS登録番号

14.施工者

一般の建設業者で施工可能

15.技術提供企業

技術の名称ポーラスけんちⅣ型

技術提供企業

代表
企業名担当部署担当者住所TELFAXE-mail
和光コンクリート工業株式会社 品質管理・製品開発チーム 高橋 智成 宮崎県日向市東郷町山影丙1537-1 0982-69-2216 0982-69-2554 takahashi@wakocon.co.jp
代表以外(県内企業)
企業名担当部署担当者住所TELFAXE-mail
代表以外(県外企業)
企業名担当部署担当者住所TELFAXE-mail

16.主な製造工場

製造工場名担当部署担当者住所TELFAXE-mail
和光コンクリート工業 生産管理チーム 川島 満成 宮崎県日向市東郷町山影丙1537-1 0982-69-2216 0982-69-2554 kawashima@wakocon.co.jp

17.主な原材料産地

原材料産地名取扱会社名担当部署担当者住所TELFAXE-mail

18.県内活用技術参考写真

技術の名称ポーラスけんちⅣ型
県内の施工実績写真

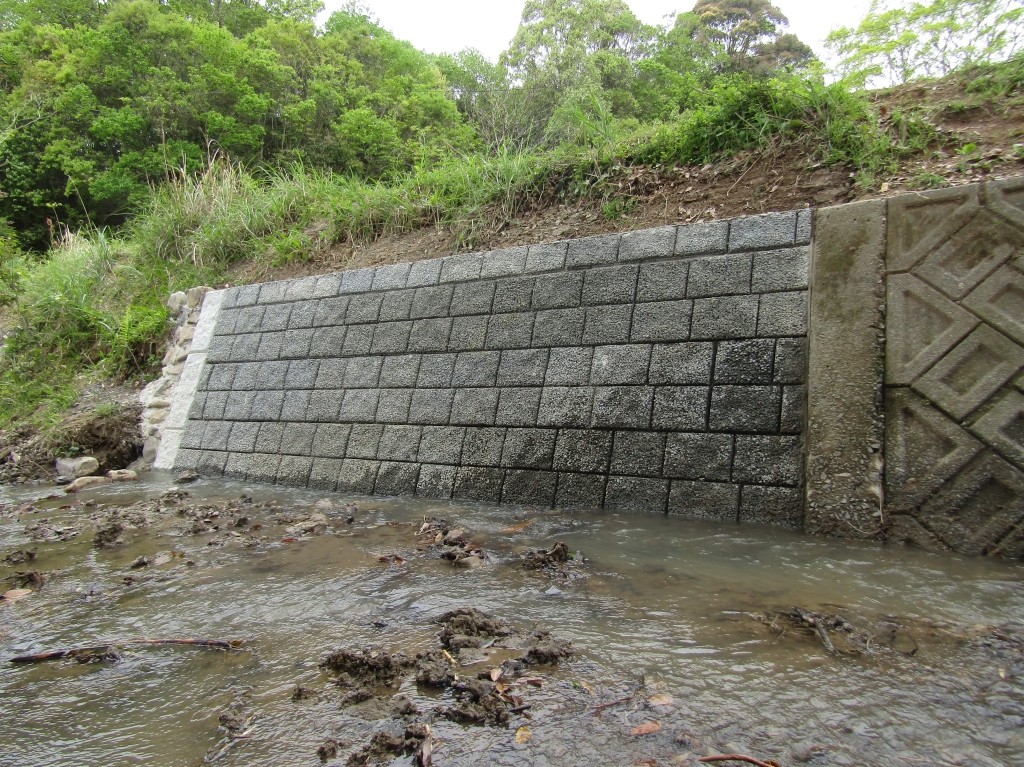

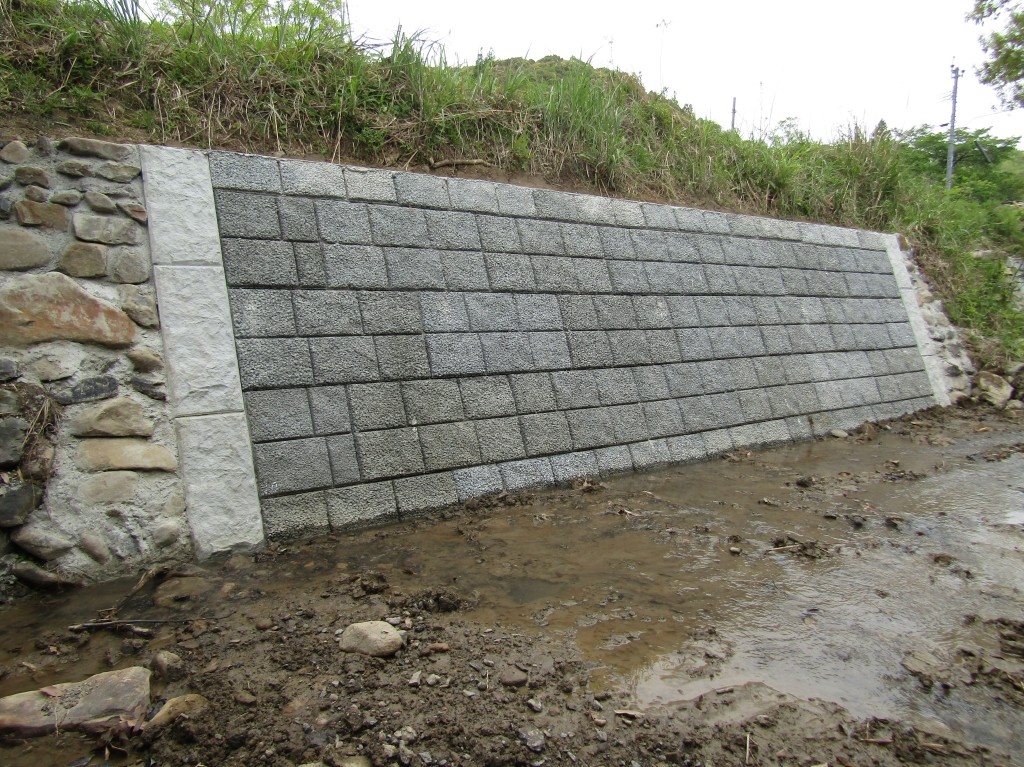

  • ポーラスけんちⅣ型実績写真(夜名番谷川上流).jpg
  • ポーラスけんちⅣ型実績写真(夜名番谷川下流).jpg
