技術登録内容
1.登録申請者
| 会社名 | 一般社団法人イージースラブ橋協会 |
|---|---|
| 郵便番号・住所 | 〒9200944 石川県金沢市三口新町3丁目9番地6号 |
| 担当部署 | 事務局 |
| 電話番号 | 076-264-1184 |
| FAX番号 | |
| info@esb-jp.com | |
| ホームページURL | https://www.esb-jp.com/ |
2.技術の名称等
| 技術の名称 | イージーラーメン橋 |
|---|---|
| 開発年（西暦） | 2012年 |
| 開発体制 | 共同（民学） |
| 共同研究者 | 金沢大学理工研究域地球社会基盤学系 |
| 開発会社 | 朝日エンヂニヤリング株式会社エーイージャパン株式会社 |
| 開発会社と申請者の関係 | 協会員 |
| 県産品 |
3.技術の分類
| 区 分１ | 県内活用技術 |
|---|---|
| 区 分２ | 工法 |
| 分 類 | 橋梁工 |
4.キーワード
| 項目 | コスト縮減 |
|---|
5.国土交通省への登録状況
| 申請地方整備局名 | 登録年月日 | 登録番号 | 評価結果 |
|---|---|---|---|
| 近畿地方整備局 | 2016年3月28日 | HR-090012-VR | 掲載期間終了 |
6.特許等
| 特許番号 | 第5124700号 | 実用新案番号 |
|---|
7.制度等による証明
| 証明機関 | 証明番号 | 証明年月日 | |
|---|---|---|---|
| 建設技術審査証明事業 | |||
| その他 |
8.活用の効果
| 従来技術名 | プレテンション方式ＰＣ床版橋（単純橋）工法 |
|---|---|
| 経済性 | 向上 (19.5 %) |
| 工程 | 短縮 (30 %) |
| 品質・出来形 | 同程度 |
| 安全性 | 同程度 |
| 施工性 | 向上 |
| 環境 | 向上 |
9.特徴
橋梁上部工と橋梁下部工を剛結合し、上下部一体構造とした複合門型ラーメン橋です。上部工は、イージースラブ橋構造を採用しています。下部工は、直接基礎、杭基礎などの基礎形式に対応可能です。
-

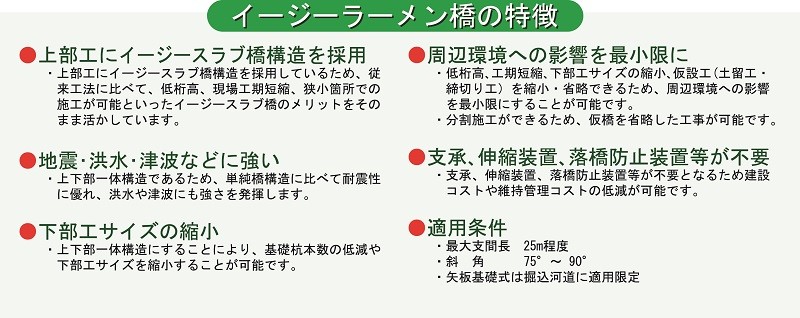

- イージーラーメン橋の特徴切り取り.jpg
-

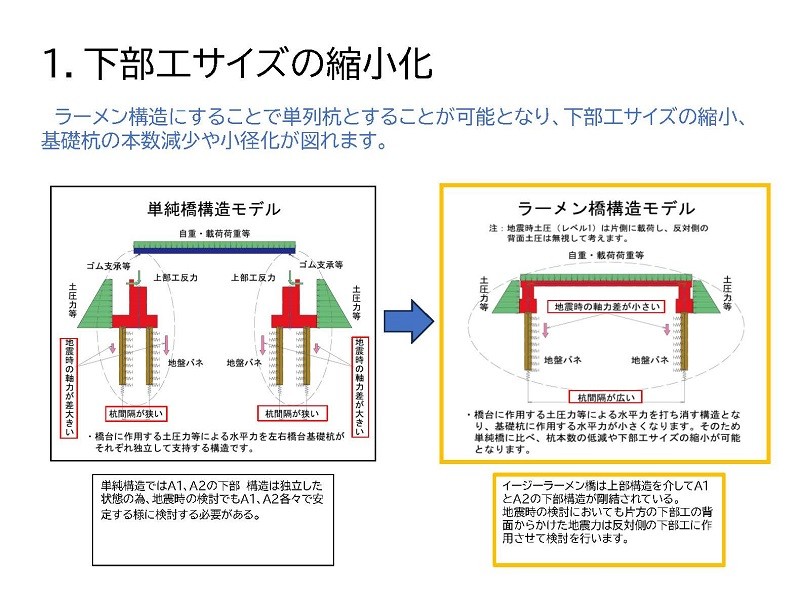

- 1下部工サイズの縮小化.jpg
-

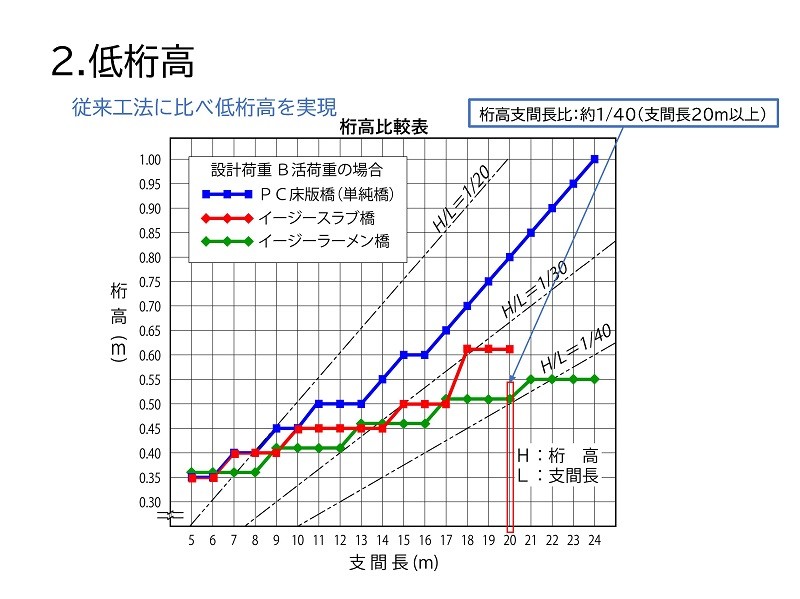

- 2低桁高.jpg
-

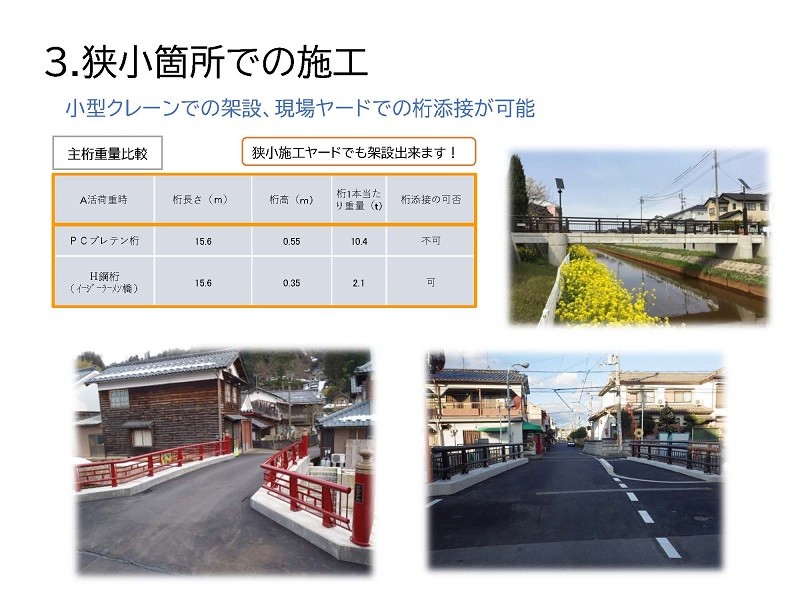

- 3狭小箇所での施工.jpg
-

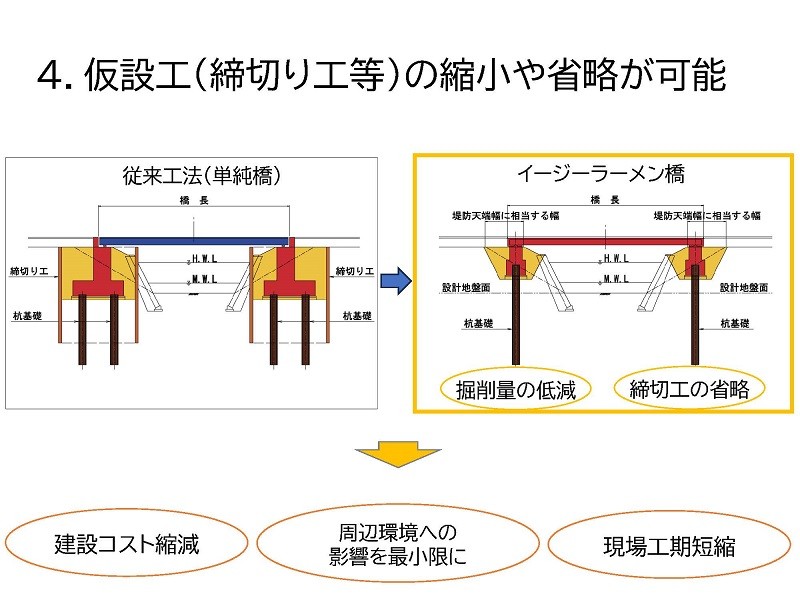

- 4仮設工(締切り工等)の縮小や省略が可能.jpg
-

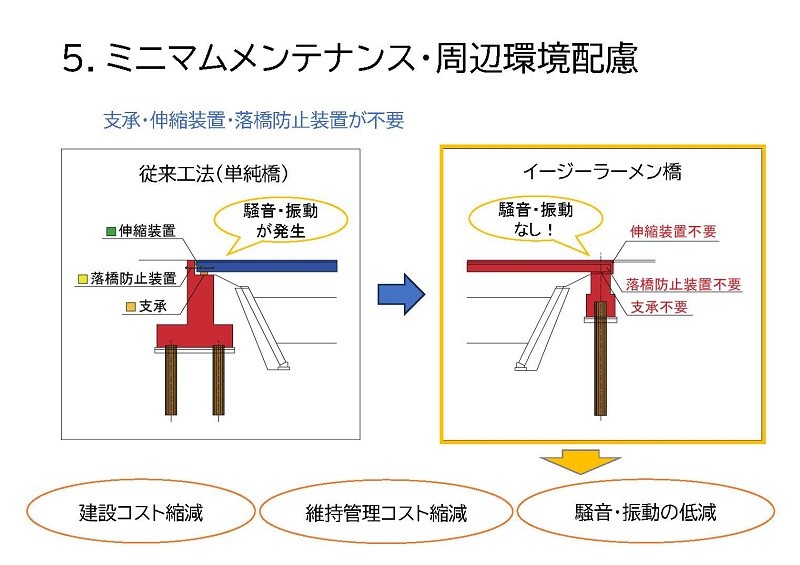

- 5ミニマムメンテナンス･周辺環境配慮.jpg
-

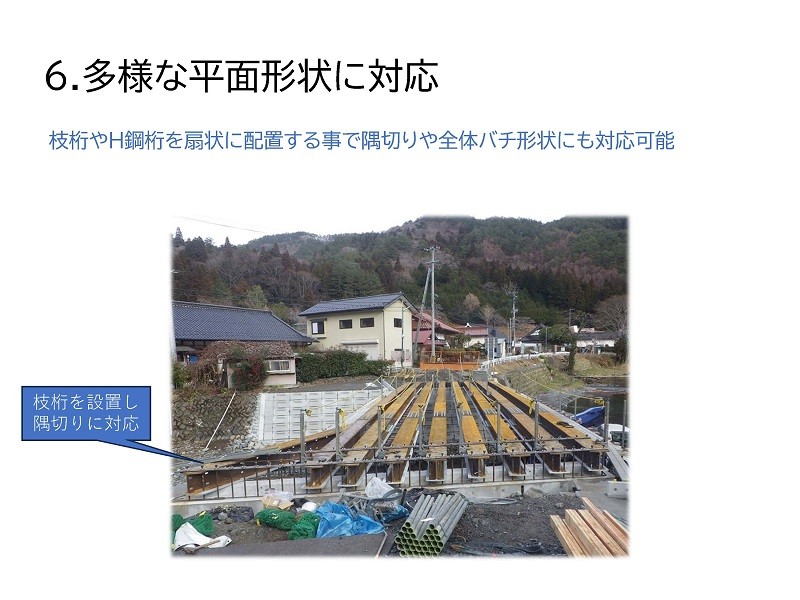

- 6多様な平面形状に対応.jpg
-

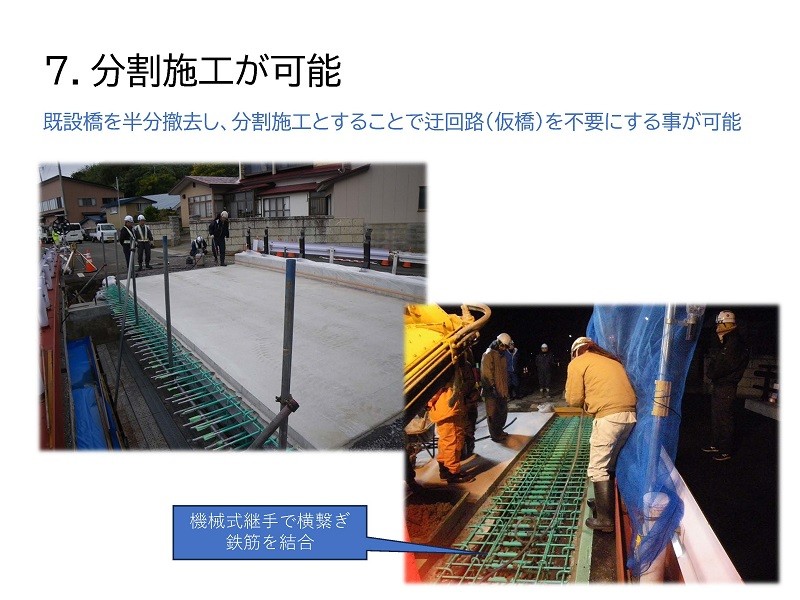

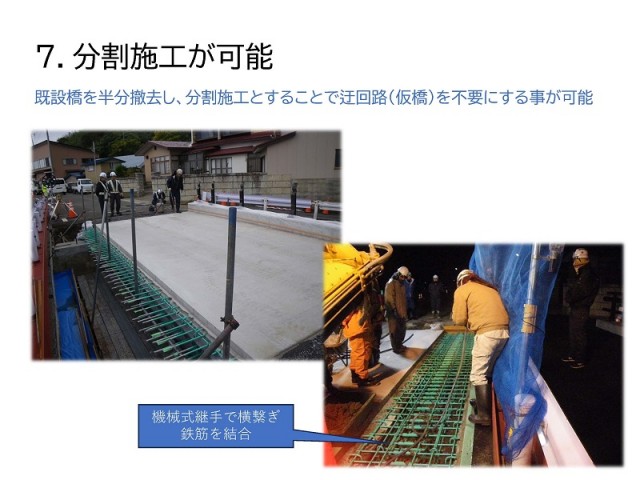

- 7分割施工が可能.jpg
10.施工方法

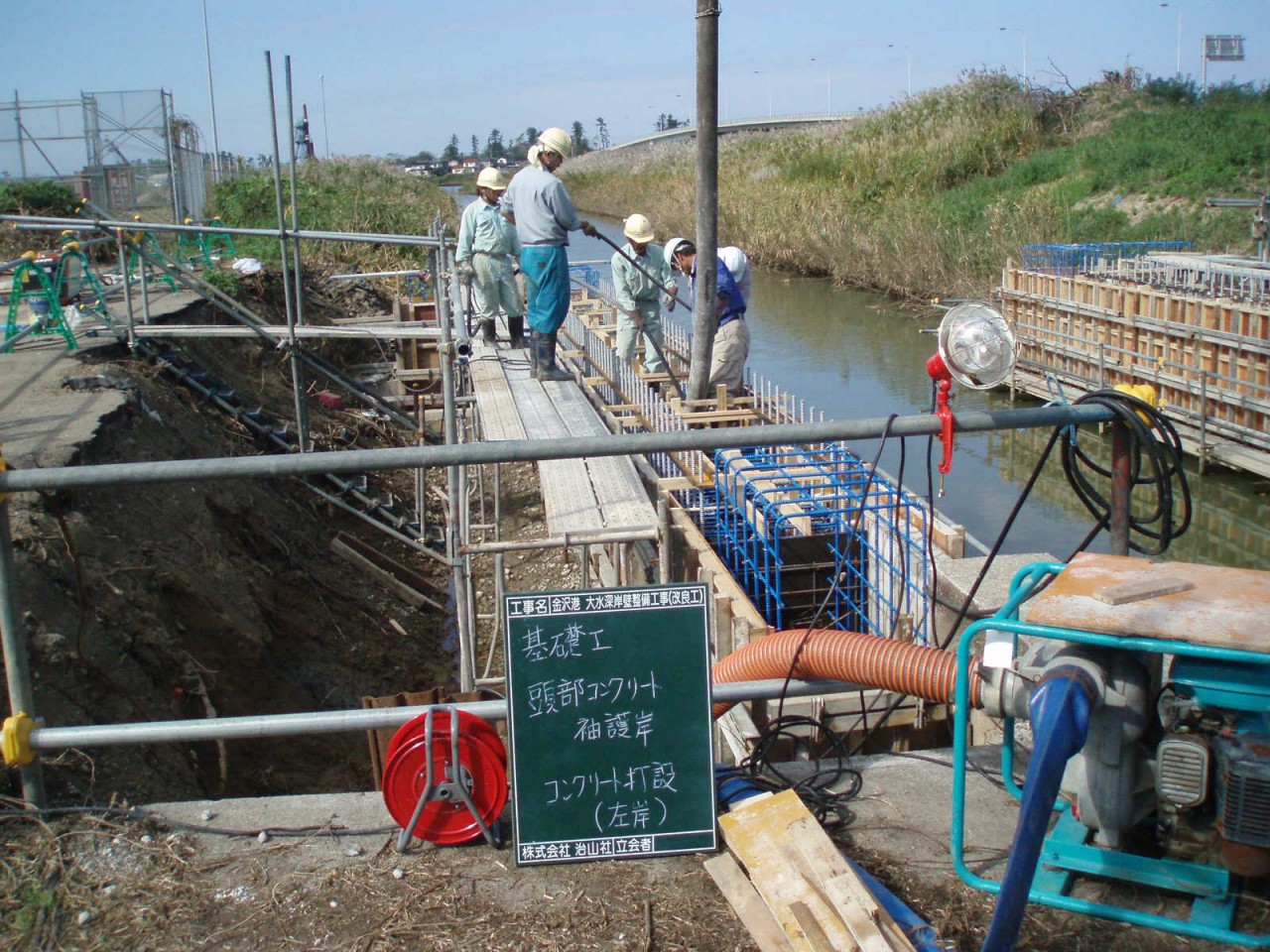

鋼管杭・鋼矢板併用基礎式の施工例
-

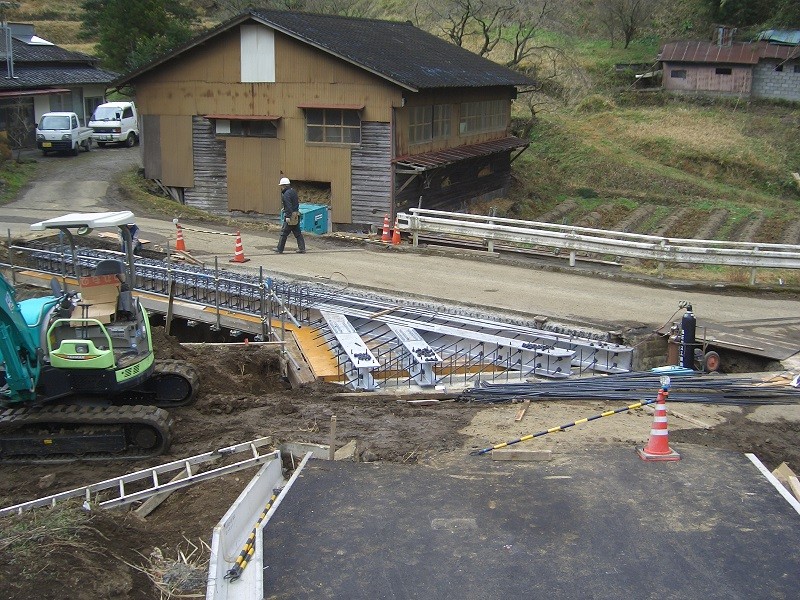

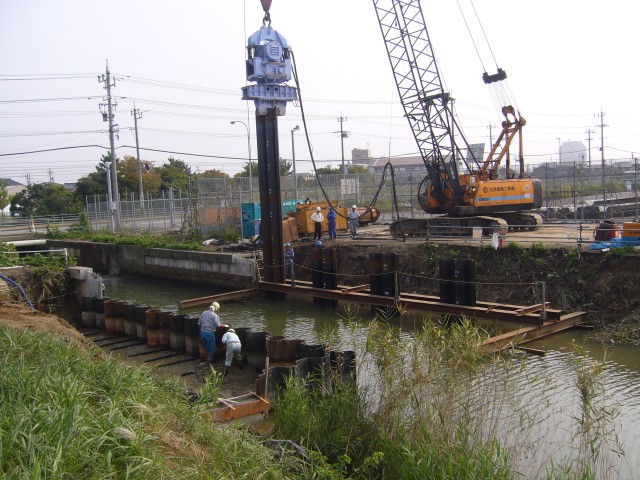

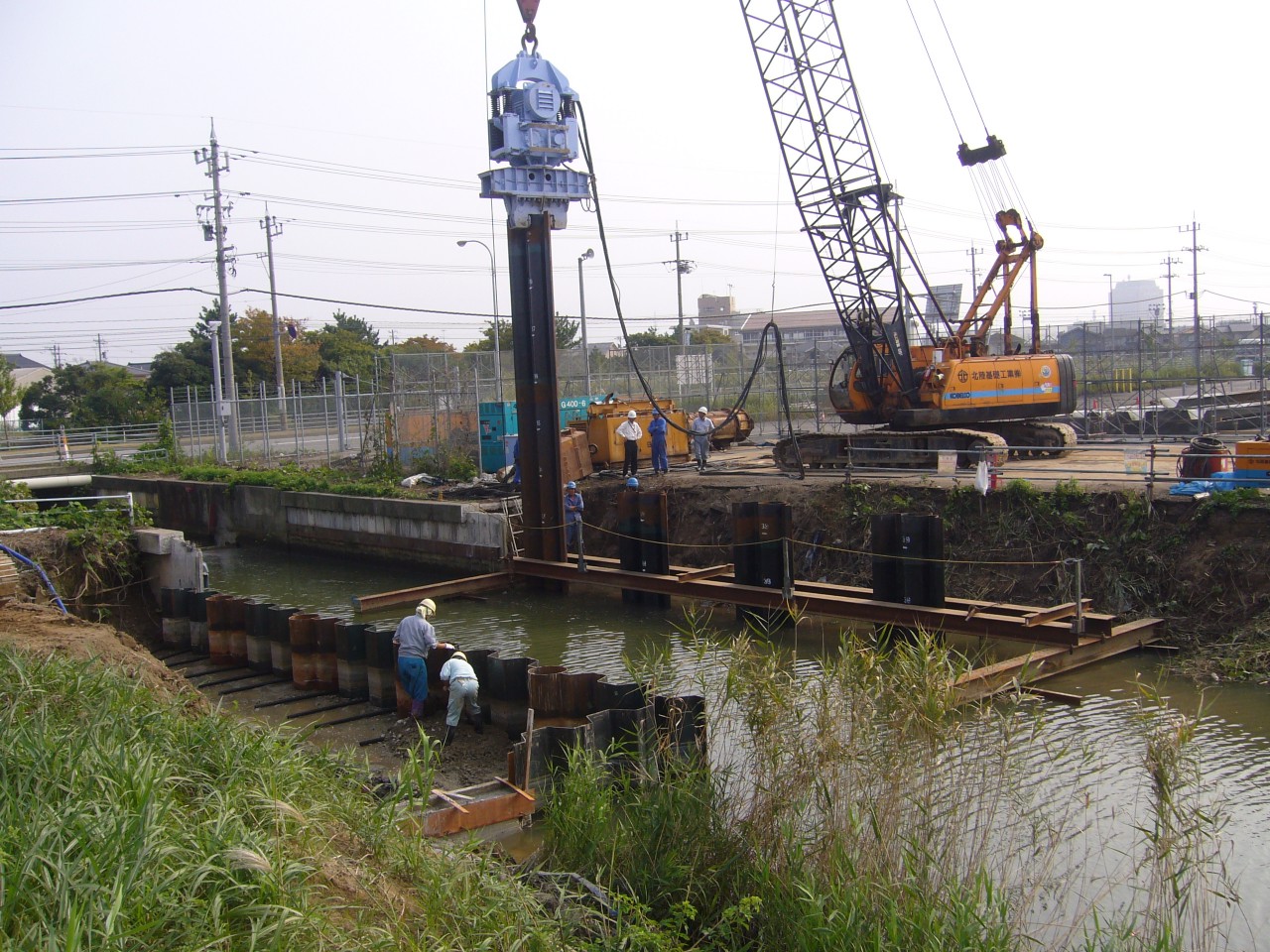

- 1基礎杭（鋼管杭・鋼矢板）打設.JPG
-

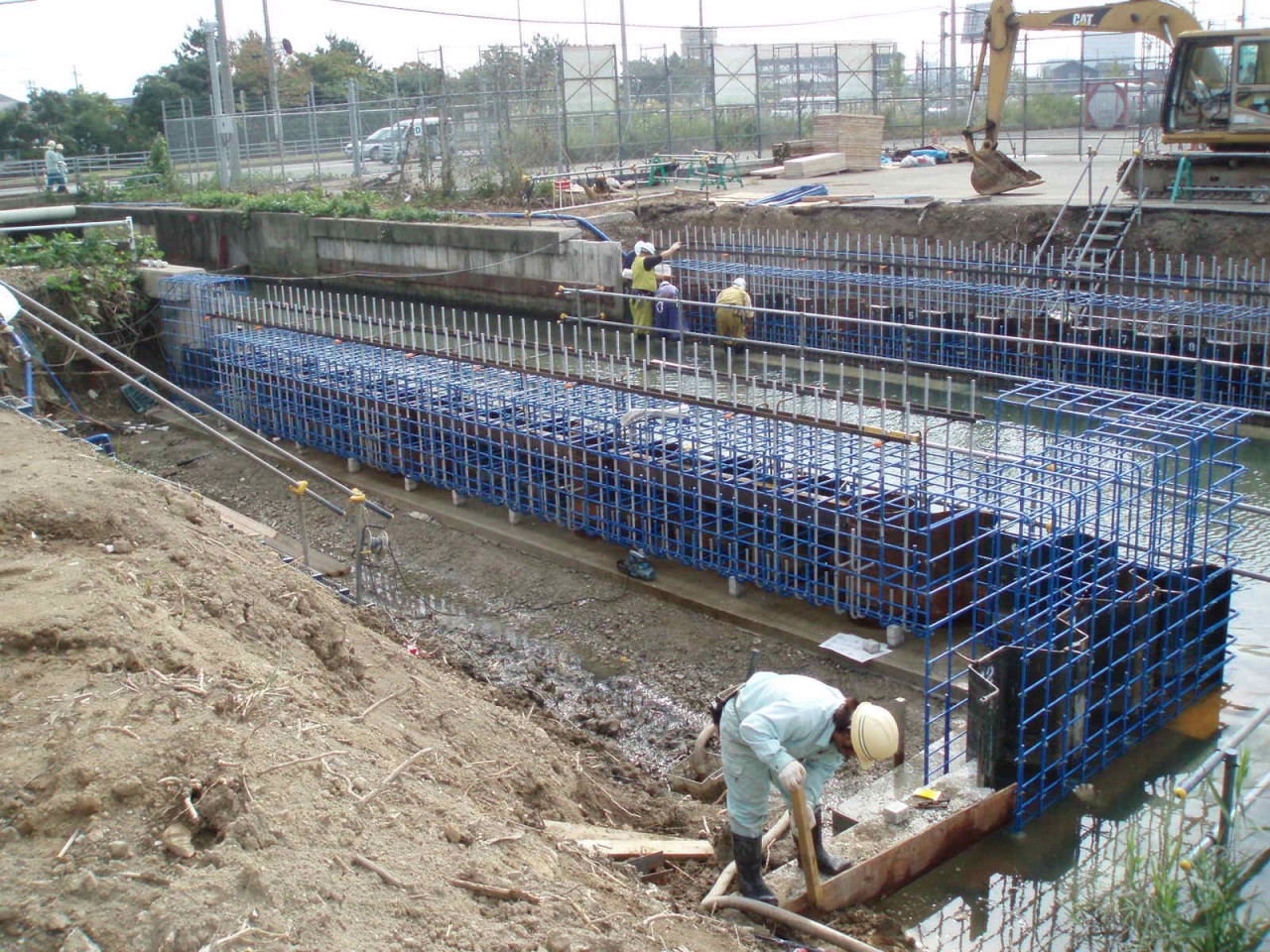

- 2橋台鉄筋および型枠組立.JPG
-
- 3橋台コンクリート打設・養生.JPG
-

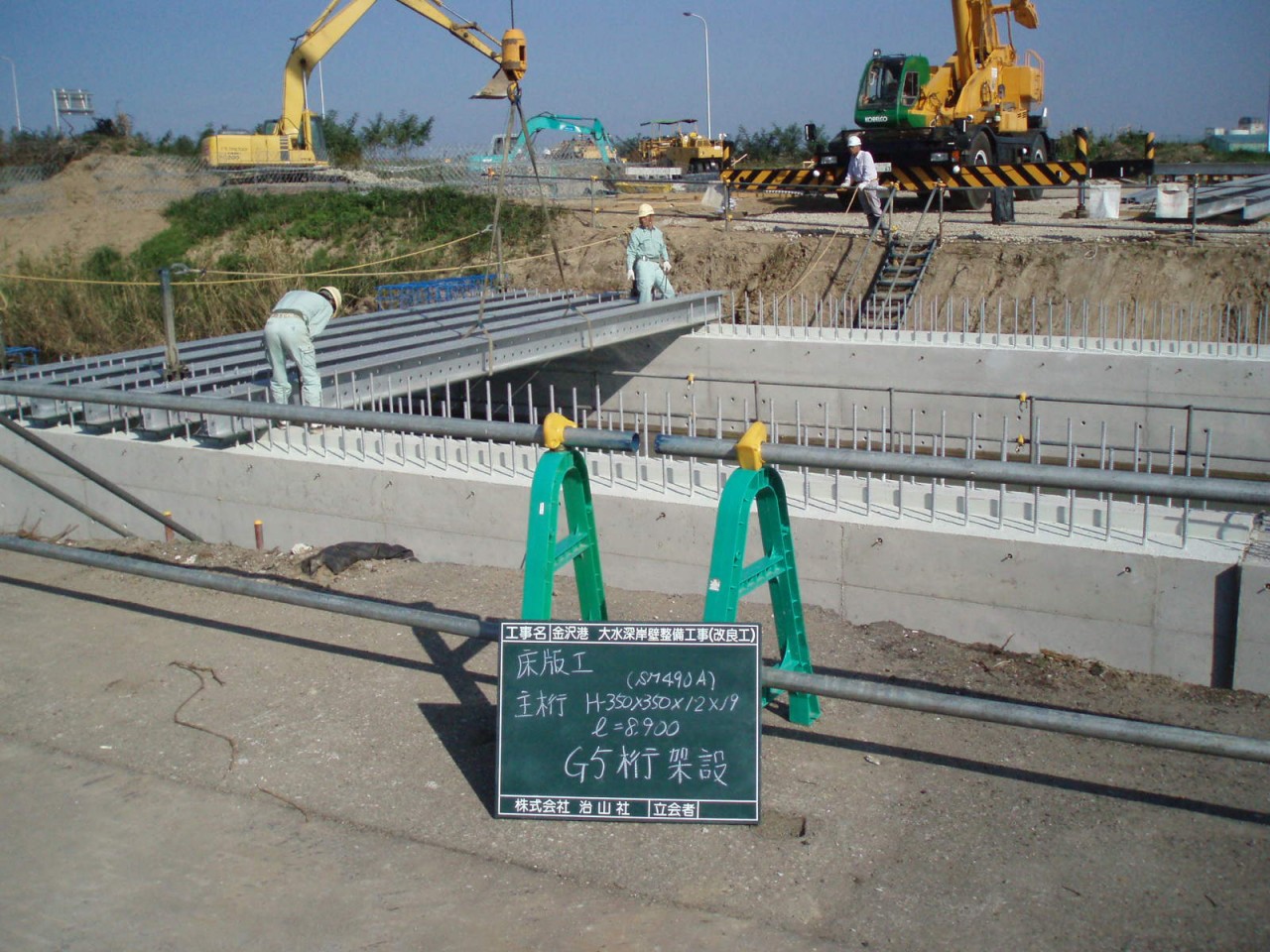

- 4H鋼桁の架設（クレーン架設）.JPG
-

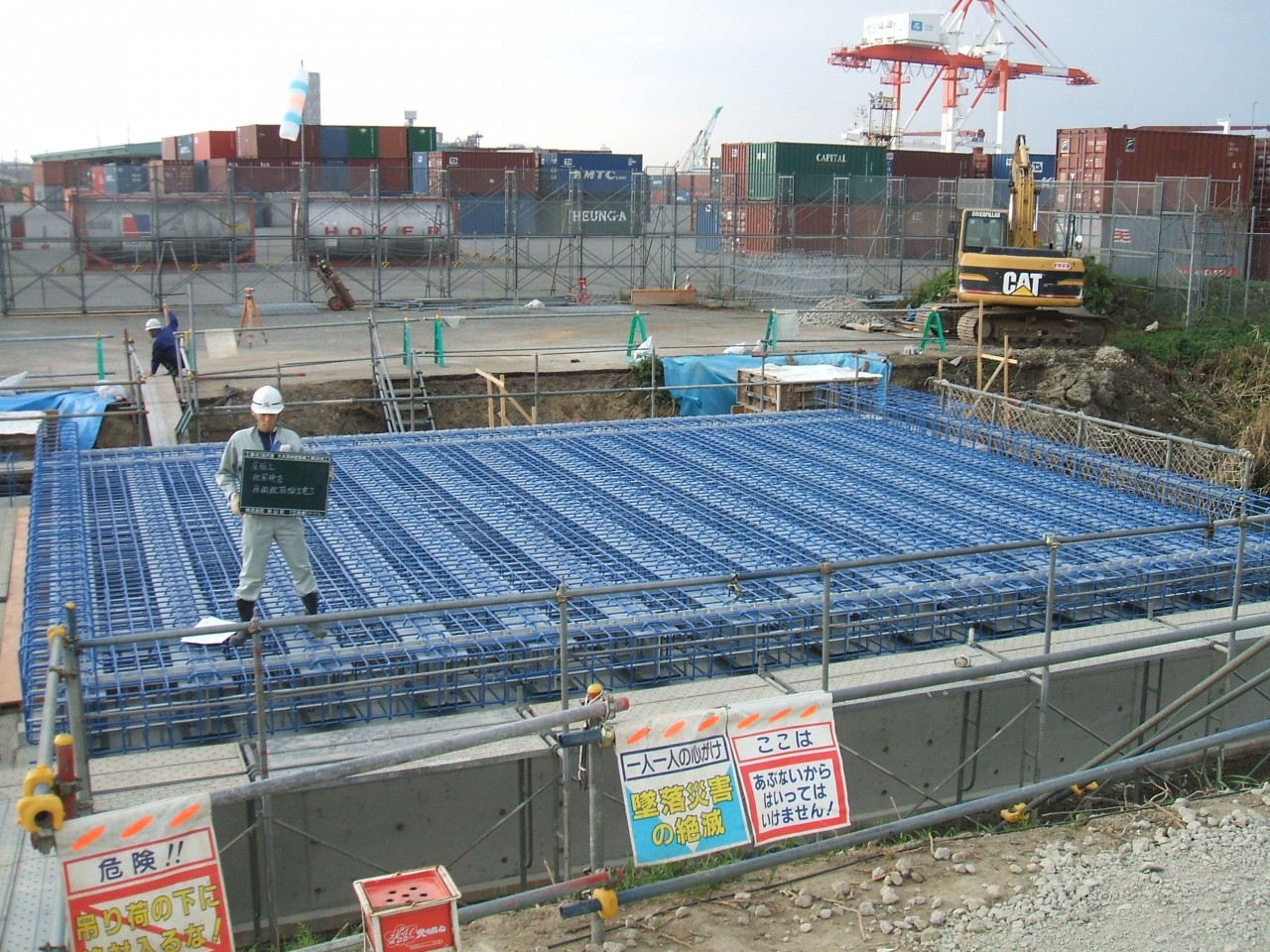

- 5横繋ぎ鉄筋および桁上面鉄筋組立.JPG
-

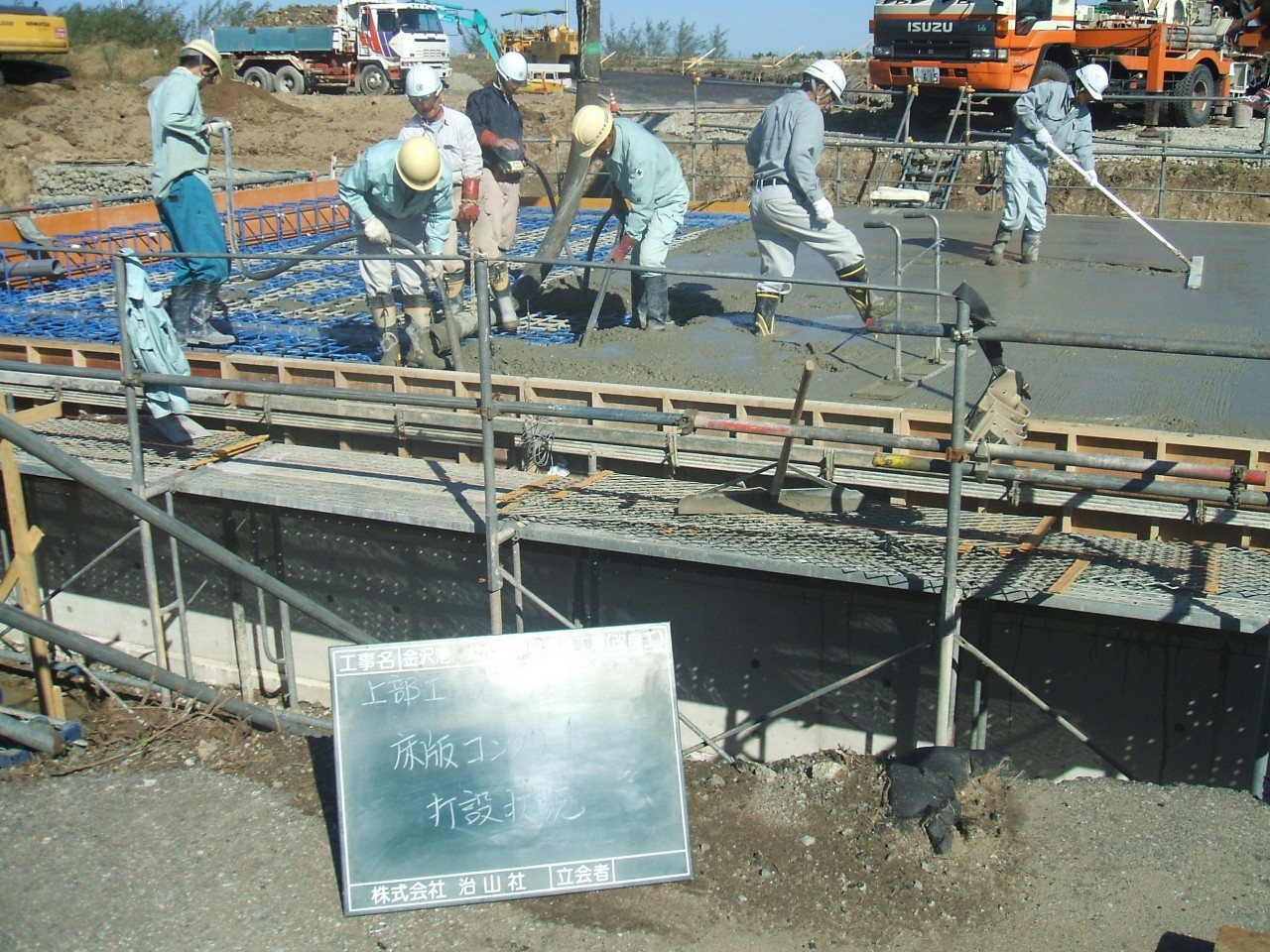

- 6橋体コンクリート打設・養生.JPG
11.歩掛・単価等
ESBERB工事標準積算基準書に基づき算出いたします
-

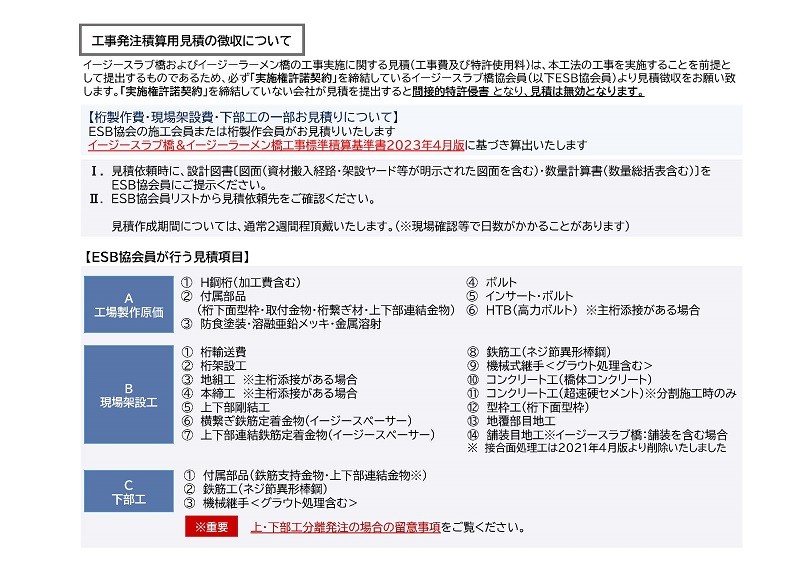

- 1工事発注積算用見積の徴収について.jpg
-

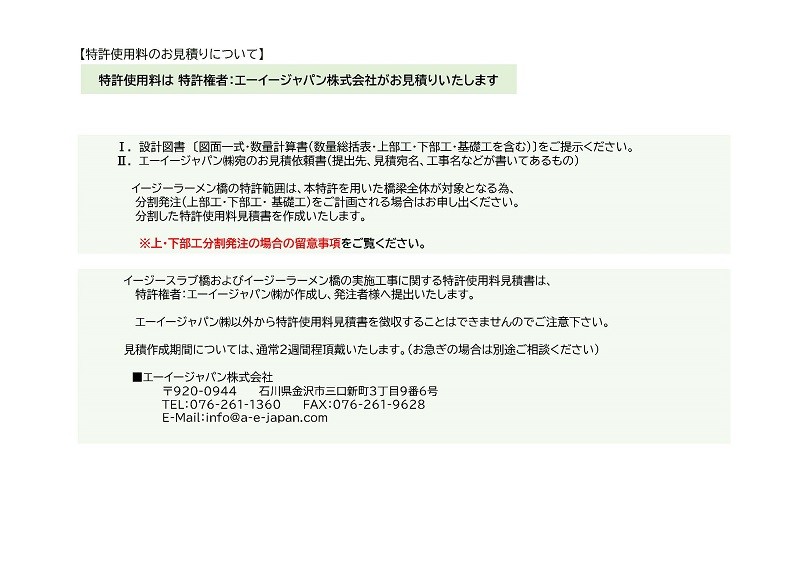

- 2特許使用料のお見積りについて.jpg
12.適用条件
支間長「5～25ｍ程度」斜角「90°～75°」平面形状「直橋、斜橋、バチ形橋、隅切部を有する橋梁（枝桁）にも対応可能」橋梁種別「車道橋、歩道橋、農道橋など」構造形式「ラーメン構造（上下部一体化構造）」基礎形式「直接基礎、杭基礎」
13.施工実績
| 発注機関 | 県内件数 | 県外件数 | |
|---|---|---|---|
| 国、公団等 | 17 | ||
| 地方自治体 | 補助事業 | 2 | 32 |
| 単独事業 | 30 | ||
| 民間 | 8 | ||
県内での主な施工実績
| 発注者 | 工事名 | 施工年度 | CORINS登録番号 |
|---|---|---|---|
| 宮崎県五ヶ瀬町役場 | 第三内の口橋 地域活性化・きめ細かな臨時交付金(繰越明許)道路改良工事（２工区） | 2010 | |
| 宮崎県椎葉村役場 | 上椎葉谷橋橋梁架替工事 | 2010 |
県外での主な施工実績
| 発注者 | 工事名 | 施工年度 | CORINS登録番号 |
|---|---|---|---|
| 熊本県県北広域本部 阿蘇地域振興局 | 黒川河川激甚災害対策特別緊急（手野遊水地農道橋2）工事 | 2017 | 4028434482 |
| 熊本県県北広域本部 阿蘇地域振興局 | 黒川河川激甚災害対策特別緊急（手野遊水地農道橋１）工事 | 2017 | 4028453536 |
| 熊本県玉名市役所 | 滑石下３号橋改修工事 | 2014 | 4021469081 |
| 福岡県久留米市土地開発公社 | 藤光産業団地（北工区）造成工事 | 2012 | 4011327101 |
| 和歌山県那賀振興局 | 根来川河川整備工事 | 2021 | 4044439823 |
| 宮城県亘理町役場 | 平成30年度（復交）町道荒浜大通線道路改良（その3）工事 | 2020 | 4037096027 |
| 新潟県三条地域振興局 | 一級河川新通川市道四日町宮裏参道線宮裏橋橋梁工事 | 2018 | 4033172682 |
| 埼玉県川越県土整備事務所 | 不老川緊急治水対策工事（橋りょう架換工） | 2019 | 4035546720 |
| 長野県佐久市役所 | 平成30年度佐久平交流センター連絡歩道橋整備工事 | 2018 | 4034827255 |
| 東京都墨田区役所 | 小梅橋架替その他工事 小梅橋橋面･取付道路工事 | 2019 | 4038403304 |
14.施工者
| その他 | イージーラーメン橋は、橋梁全体（上部工、下部工、基礎工）が特許の範囲となります。工事受注会社がESBまたはERBの工事を行う場合、桁製作、支承工（ESBのみ）、桁架設工、上下部剛結工（ERBのみ）、桁下面型枠工、横繋ぎ鉄筋工に関しては本工法の重要箇所であるため、必ずESB協会員が施工するようにして下さい。その他の特許の範囲の施工については、工事受注会社とESB協会員が協議の上、施工分担を決定する。 |
15.技術提供企業
| 技術の名称 | イージーラーメン橋 |
|---|
技術提供企業
代表
| 企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX | |
|---|---|---|---|---|---|---|
| 一般社団法人イージースラブ橋協会 | 事務局 | 清水直樹 | 石川県金沢市三口新町３丁目９番６号 | 076-264-1184 | 076-264-1175 | info@esb-jp.com |
代表以外（県内企業）
| 企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX | |
|---|---|---|---|---|---|---|
| 岩切商事株式会社 | 高橋武俊 | 宮崎県宮崎市高千穂通１丁目７番24号 | 0985-24-8211 | 0985-24-7672 | t-takahashi@iwakiri-shoji.co.jp | |
| 株式会社九州ジスコン | 白石謙 | 宮崎県宮崎市生目台西３丁目３番２号 | 0985-51-5945 | 0985-53-8389 | shiraishi@jiscon.co.jp |
代表以外（県外企業）
| 企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX | |
|---|---|---|---|---|---|---|
| 朝日エンヂニヤリング株式会社 | 徳野光弘 | 石川県金沢市三口新町３丁目９番６号 | 076-261-1344 | 076-261-9638 | asahi@asahi-japan.com |
16.主な製造工場
| 製造工場名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
|---|
17.主な原材料産地
| 原材料産地名 | 取扱会社名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
|---|
18.県内活用技術参考写真
| 技術の名称 | イージーラーメン橋 |
|---|
-

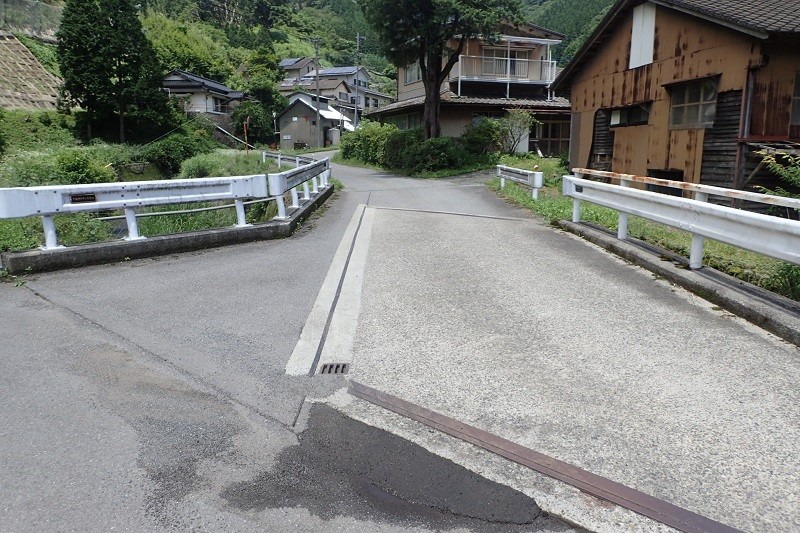

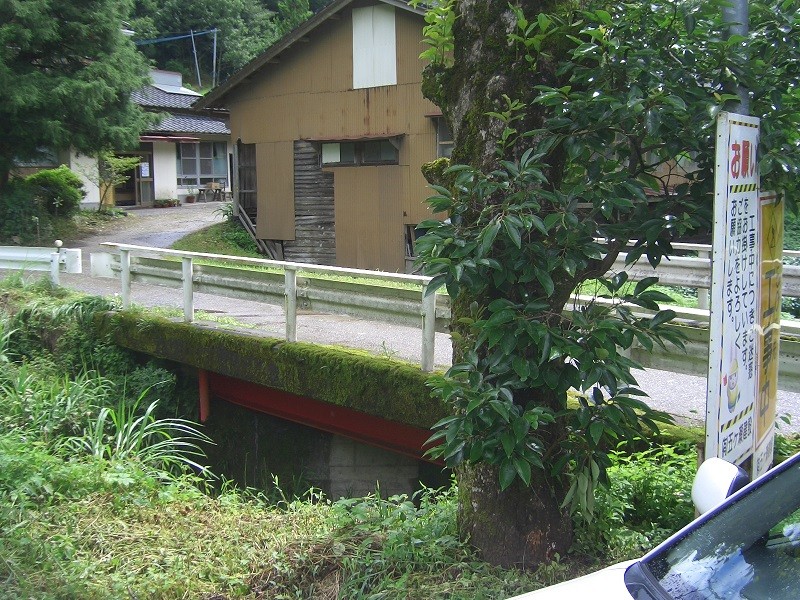

- 第三内の口橋施工前.jpg
-
