1.登録申請者

会社名㈱エムケーエンジニアリング
郵便番号・住所〒8120011　福岡県福岡市博多区博多駅前２丁目20ー1大博多ビル8F
担当部署九州営業所
電話番号090-9739-8089
FAX番号
E-mailmke-kyushu@nifty.com
ホームページURLhttp：//m‐k‐e.jp/

2.技術の名称等

技術の名称LED照明スライドセントル「ライティングフォーム」
開発年（西暦）2023
開発体制単独
共同研究者
開発会社㈱エムケーエンジニアリング
開発会社と申請者の関係社員
県産品

3.技術の分類

区 分１ その他技術
区 分２ 機械
分 類

4.キーワード

項目 その他（安全性、施工性の向上）

5.国土交通省への登録状況

申請地方整備局名 登録年月日 登録番号 評価結果
近畿地方整備局 2024年5月13日 KK-240011-A 事後評価未実施技術

6.特許等

特許番号 実用新案番号

7.制度等による証明

証明機関 証明番号 証明年月日
建設技術審査証明事業
その他

8.活用の効果

従来技術名 スライドセントル
経済性 低下 (-12.22 %)
工程 同程度
品質・出来形 向上
安全性 向上
施工性 向上
環境 同程度

9.特徴

・セントルの外板に光の透過性を持つFRP材を使用し、機内側に取り付けたLEDライトにより覆工コンクリート打設空間を照射し、打設状況を確認できるようにした技術。同時に機内側の照射も可能となる。褄型枠部に透明のアクリル妻板を配置することにより、充填状況が目視できる。

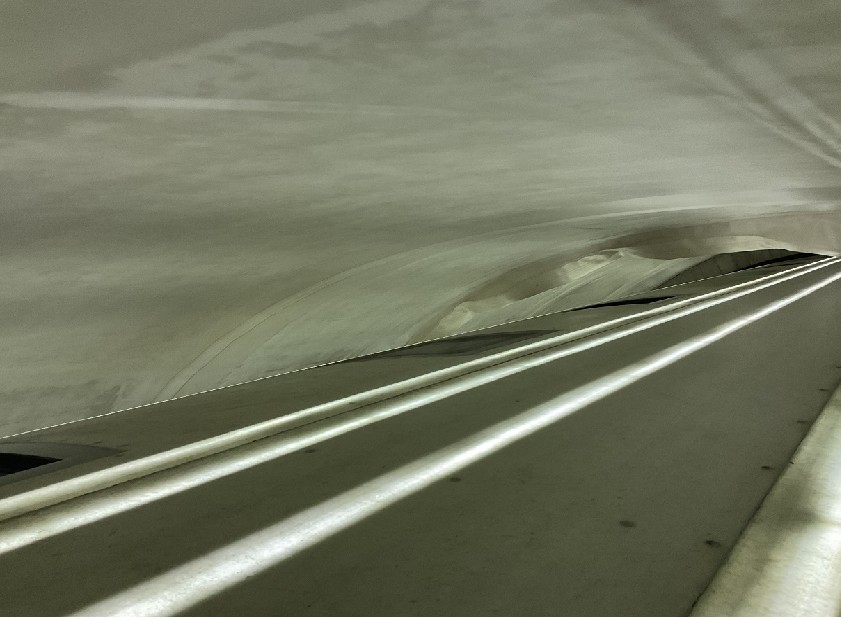

  • 打設空間の照明効果
    打設空間の照明効果

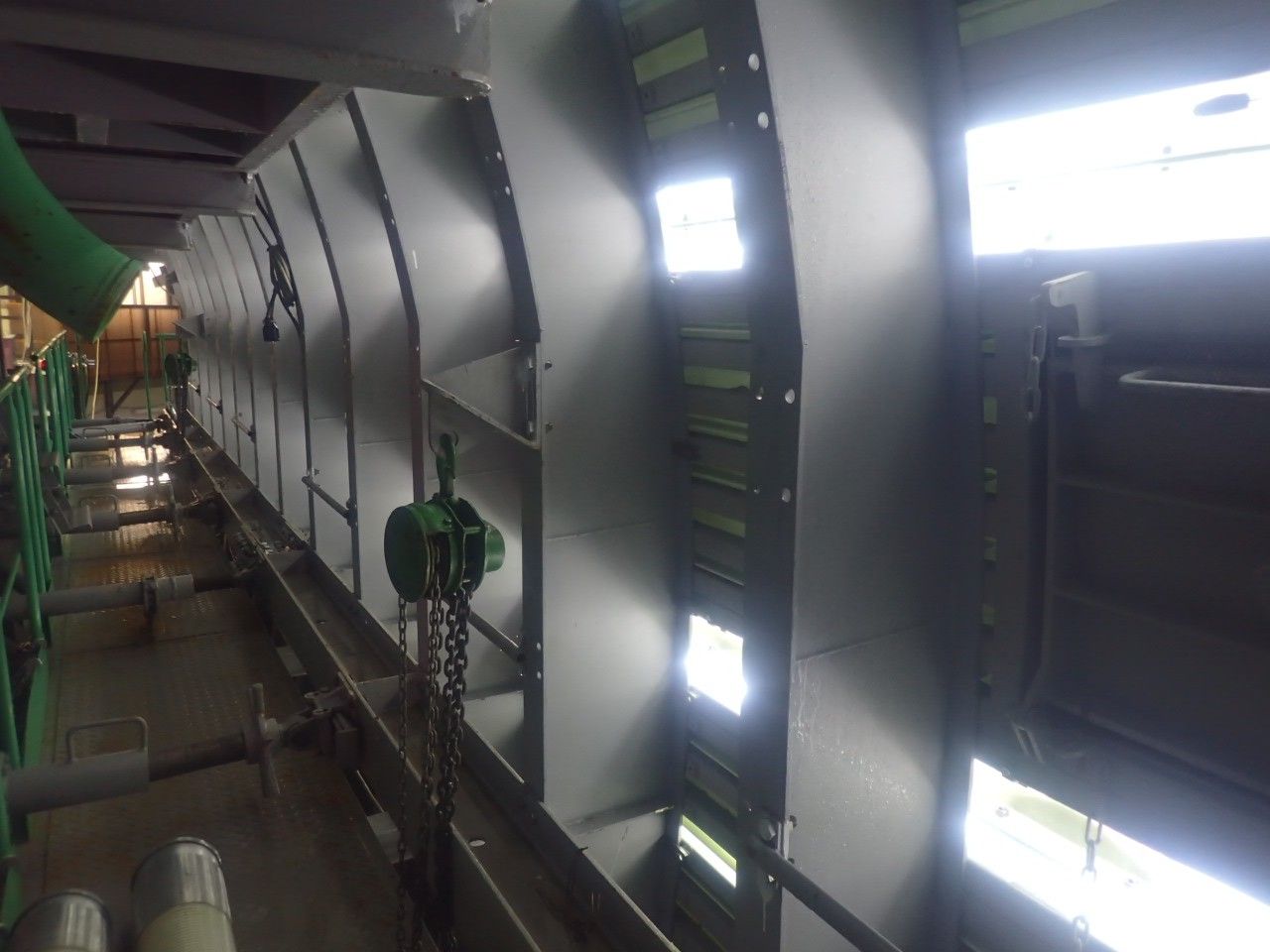

  • セントル機内側の照明効果
    セントル機内側の照明効果

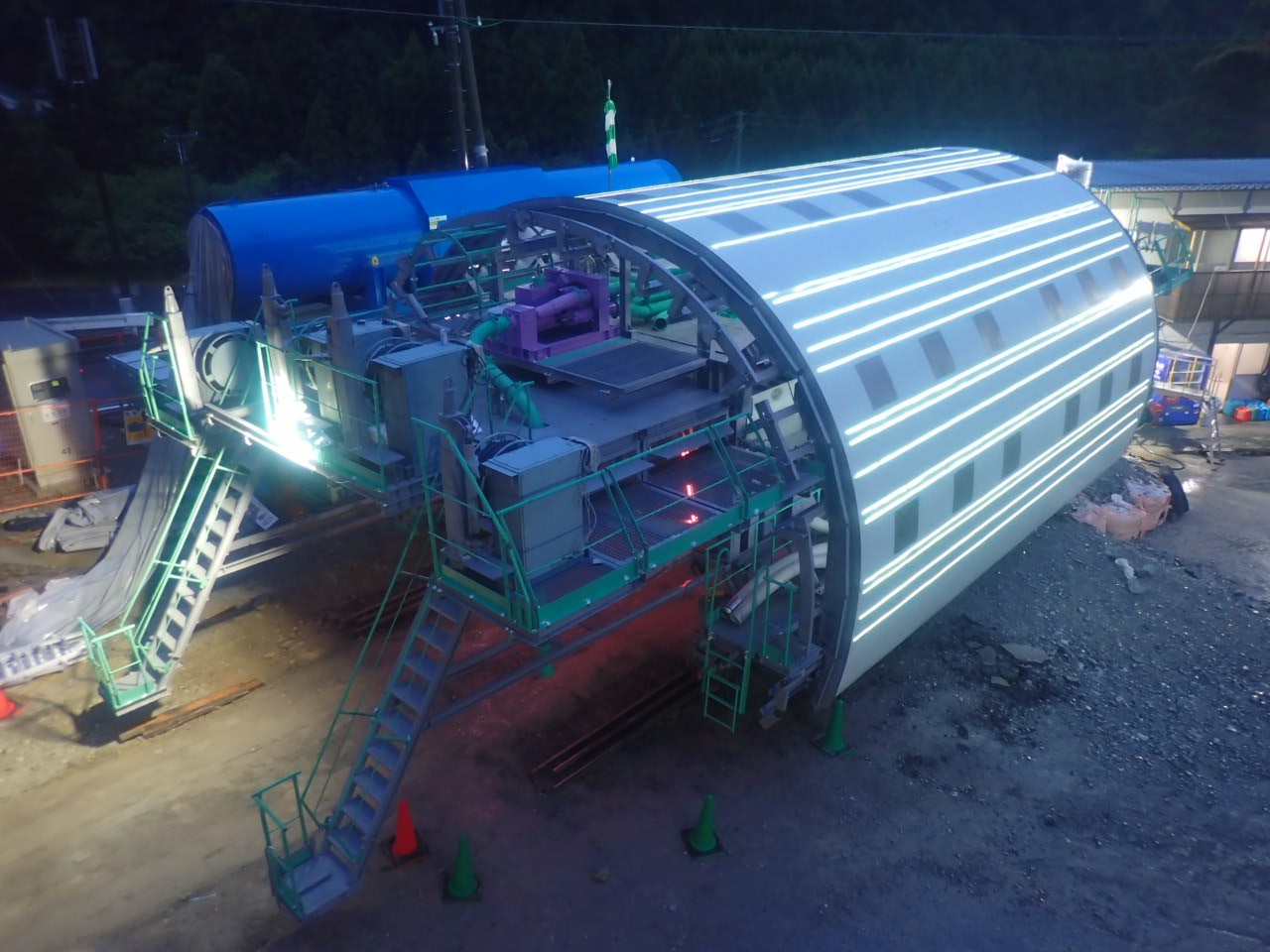

  • 外観①
    外観①

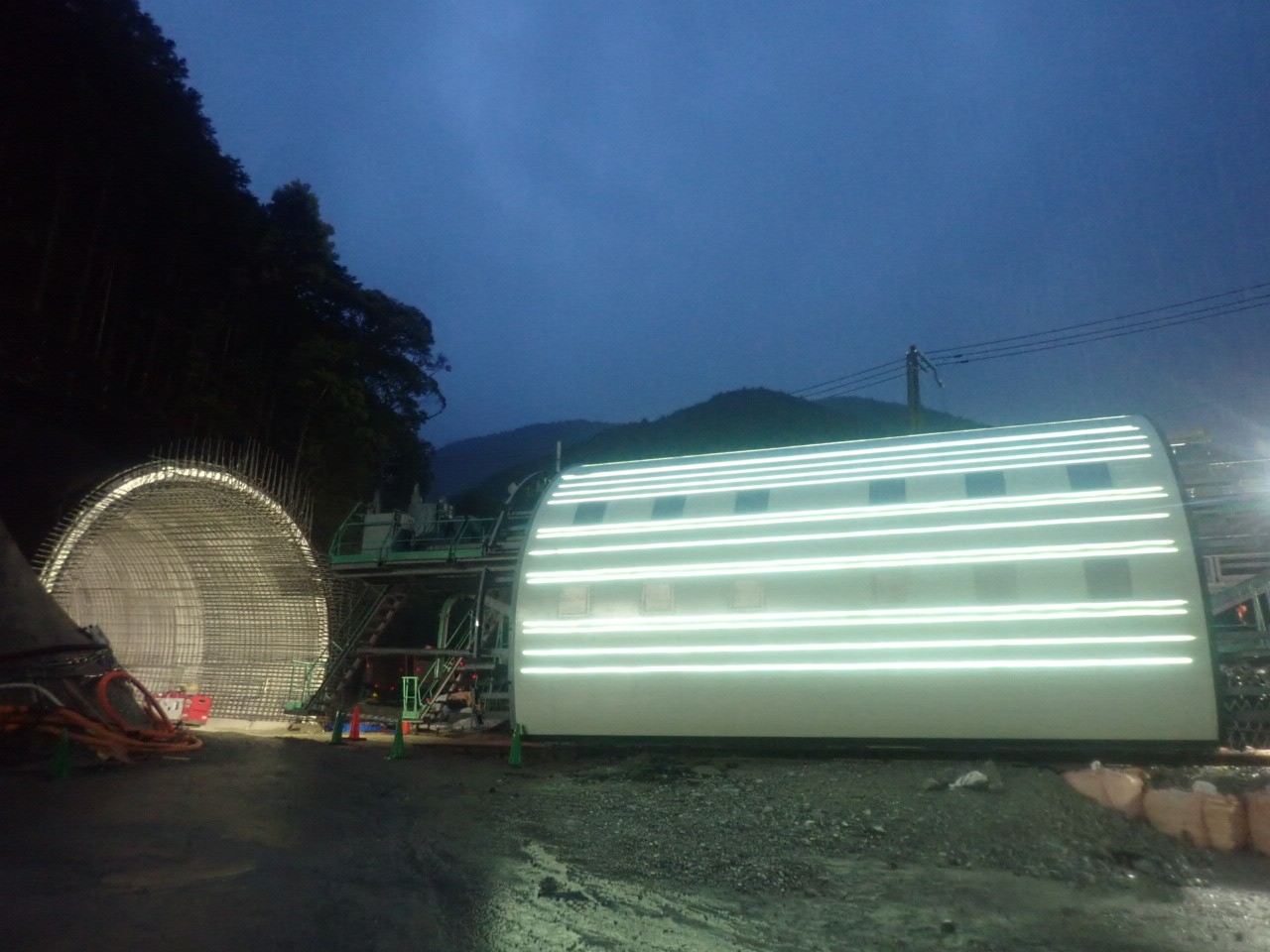

  • 外観②
    外観②

10.施工方法

・覆工コンクリート打設時にライテｲングフォームを起動させ、打設状況を確認する。
・LEDライトにより、FRP材を透過した照明が覆工コンクリートの打設状況を照射する。

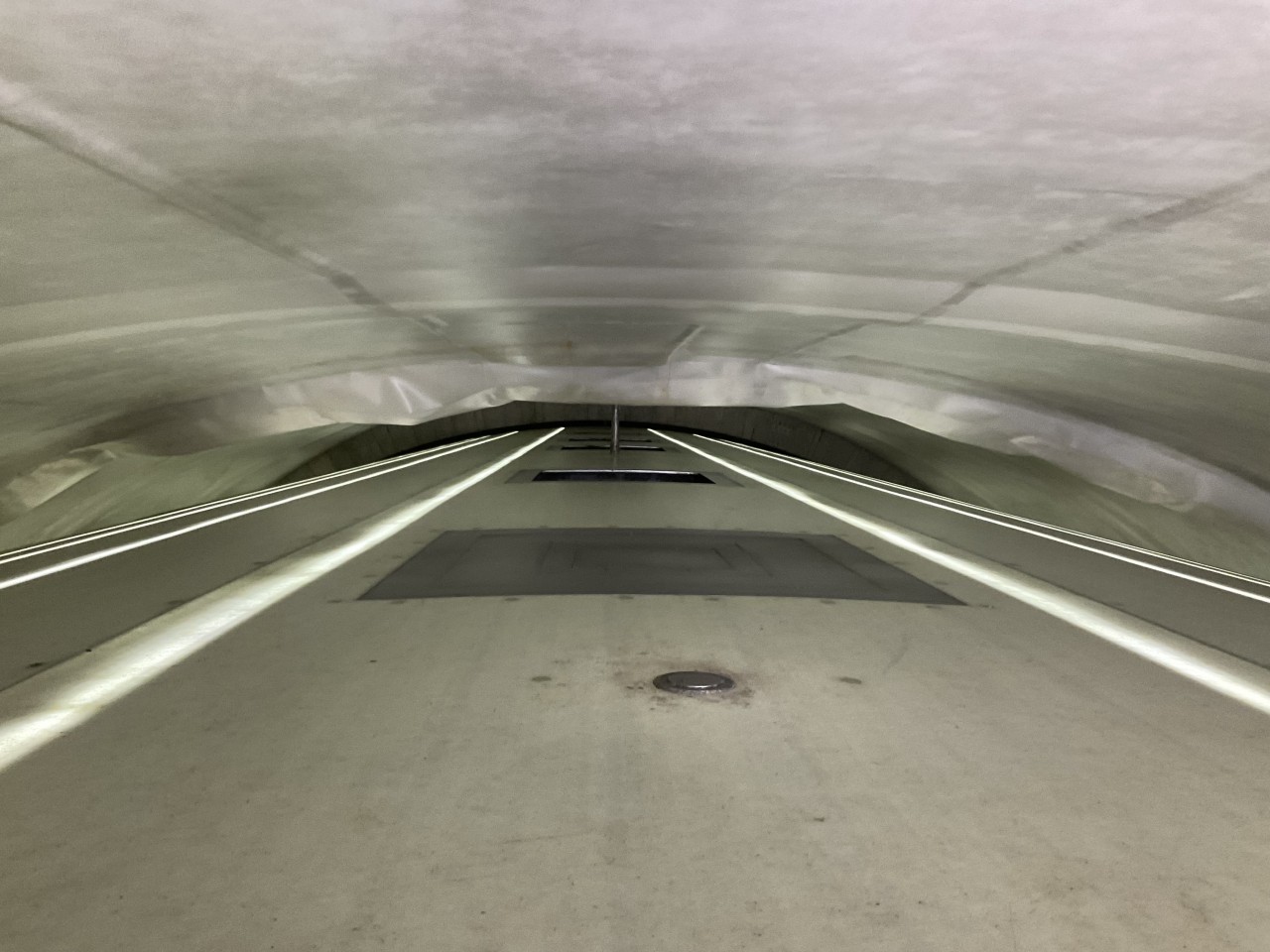

  • 打設空間.JPG

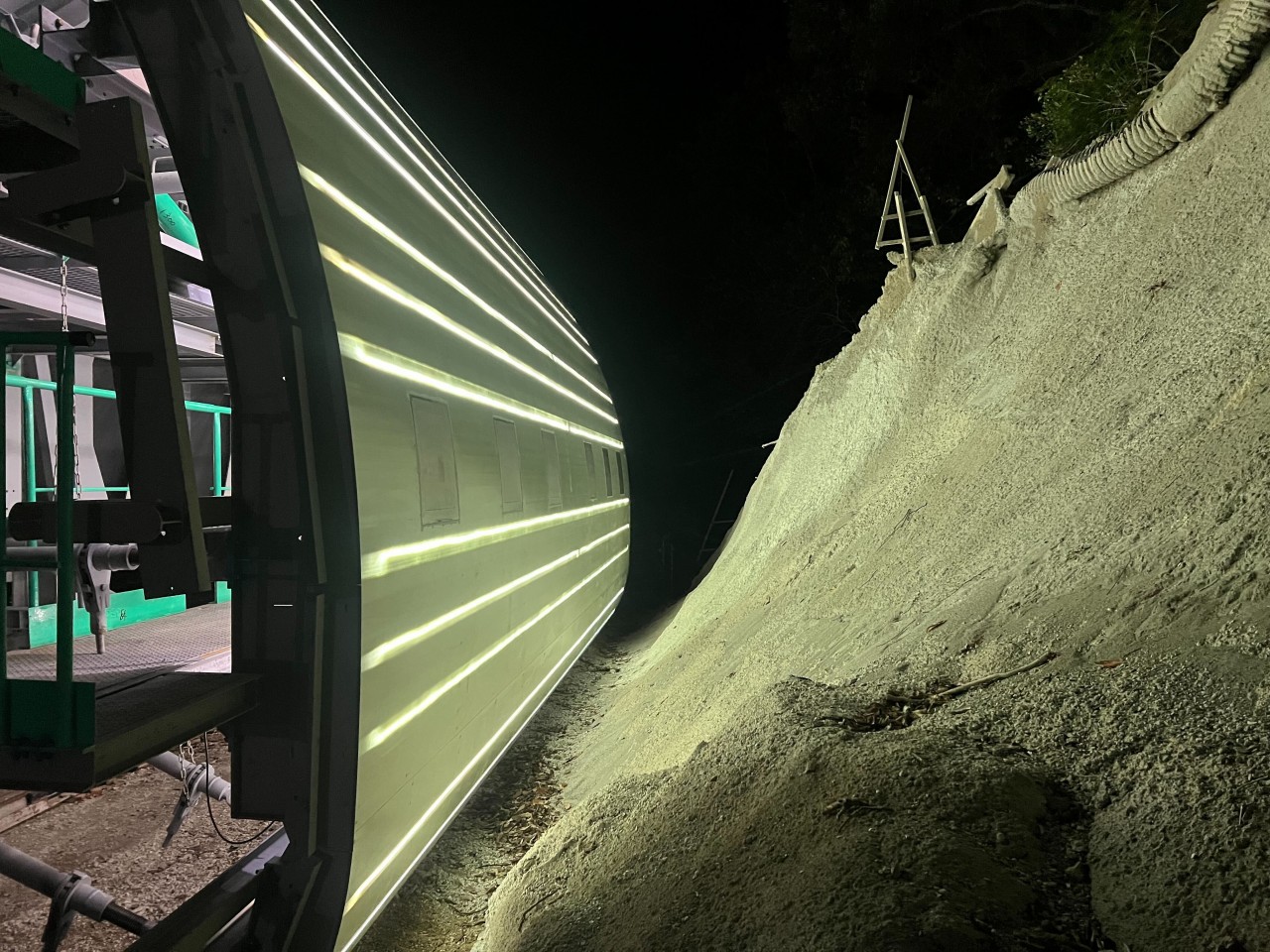

  • 照明効果.jpg

11.歩掛・単価等

施工条件
【共通】
1.施工数量：10.5ｍ
2.施工場所：京都府
積算条件
積算数量：1基/10.5ｍ
【新技術】
ライテイングフォーム￥92,678,400/基
P1＝￥4,040,000×A＋￥35,775,000＝￥92,678,400/基　＊A：上半周長14.085ｍ
アクリル透明板16枚×￥120,000/枚＝￥1,920,000
合計　　　　　　　　　　　　　　　￥94,598,400
【従来技術】
P2＝￥3,676,000×A＋￥32,522,000＝￥84,298,460/基　＊A：上半周長14.085ｍ

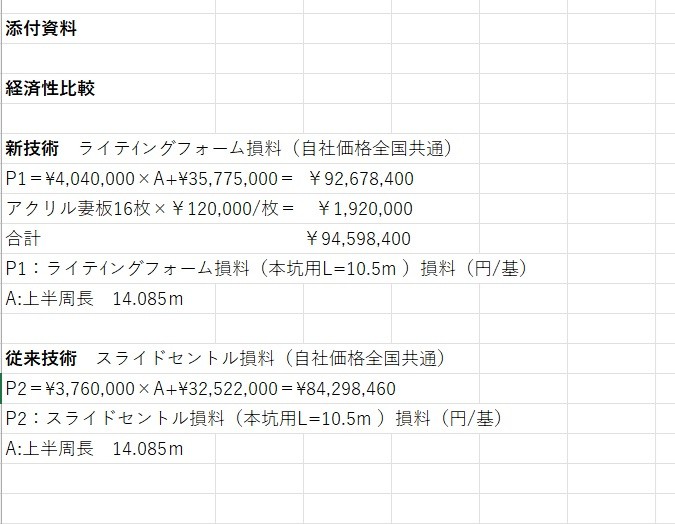

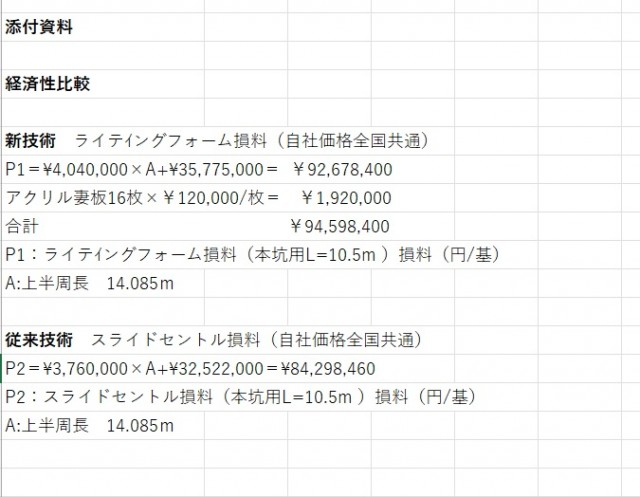

  • 添付資料経済性比較.jpg

12.適用条件

①自然条件
・特になし
②現場条件
・特になし
③技術提供可能地域
・技術提供地域については制限無し
④関連法令等
・関連法令なし.適用できない範囲：特になし

13.施工実績

発注機関県内件数県外件数
国、公団等00
地方自治体補助事業00
単独事業02
民間01

県内での主な施工実績

発注者工事名施工年度CORINS登録番号

県外での主な施工実績

発注者工事名施工年度CORINS登録番号
和歌山県すさみ古座線2022
NEXCO西日本新名神高速道路　宇治田原トンネル東工事2023
福岡県香春大任2号トンネル2025

14.施工者

一般の建設業者で施工可能

15.技術提供企業

技術の名称LED照明スライドセントル「ライティングフォーム」

技術提供企業

代表
企業名担当部署担当者住所TELFAXE-mail
㈱エムケーエンジニアリング 技術営業部 源石大輔 大阪市福島区吉野１丁目20－30阪神野田駅前ビル10F 06-6443-7060 06-6443-7061 mke_eigyo@nifty.com
代表以外（県内企業）
企業名担当部署担当者住所TELFAXE-mail
代表以外（県外企業）
企業名担当部署担当者住所TELFAXE-mail

16.主な製造工場

製造工場名担当部署担当者住所TELFAXE-mail

17.主な原材料産地

原材料産地名取扱会社名担当部署担当者住所TELFAXE-mail

18.県内活用技術参考写真

技術の名称LED照明スライドセントル「ライティングフォーム」
