2.技術の名称等
| 技術の名称 | ロックバリア |
|---|---|
| 開発年（西暦） | 2014年 |
| 開発体制 | 単独 |
| 共同研究者 | |
| 開発会社 | ベルテクス株式会社 |
| 開発会社と申請者の関係 | 同上 |
| 県産品 |
3.技術の分類
| 区 分１ | 県内活用技術 |
|---|---|
| 区 分２ | 工法 |
| 分 類 | 落石防護柵工 |
4.キーワード
| 項目 | 県内公共工事採用実績 |
|---|
5.国土交通省への登録状況
| 申請地方整備局名 | 登録年月日 | 登録番号 | 評価結果 |
|---|---|---|---|
| 関東地方整備局 | 2015年9月1日 | KT-150044-A | 掲載期間終了 |
6.特許等
| 特許番号 | 6188242 | 実用新案番号 |
|---|
7.制度等による証明
| 証明機関 | 証明番号 | 証明年月日 | |
|---|---|---|---|
| 建設技術審査証明事業 | |||
| その他 |
8.活用の効果
| 従来技術名 | 鋼製落石防止柵 |
|---|---|
| 経済性 | 向上 (76.33 %) |
| 工程 | 短縮 (74.00 %) |
| 品質・出来形 | 向上 |
| 安全性 | 同程度 |
| 施工性 | 向上 |
| 環境 | 向上 |
9.特徴
従来技術では、斜面掘削及びコンクリート基礎工事が必要であったが、本技術の活用により、これらの工事が不要となり、経済性の向上、周辺環境への影響抑制が図れます。
-

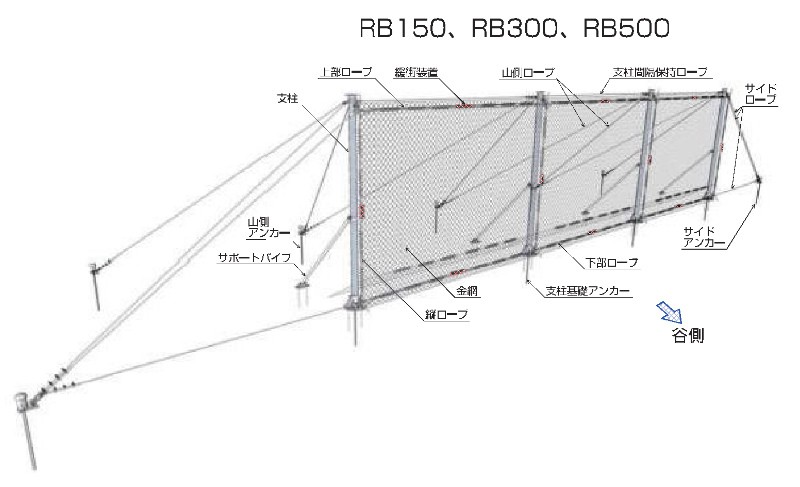

- 概略図
-

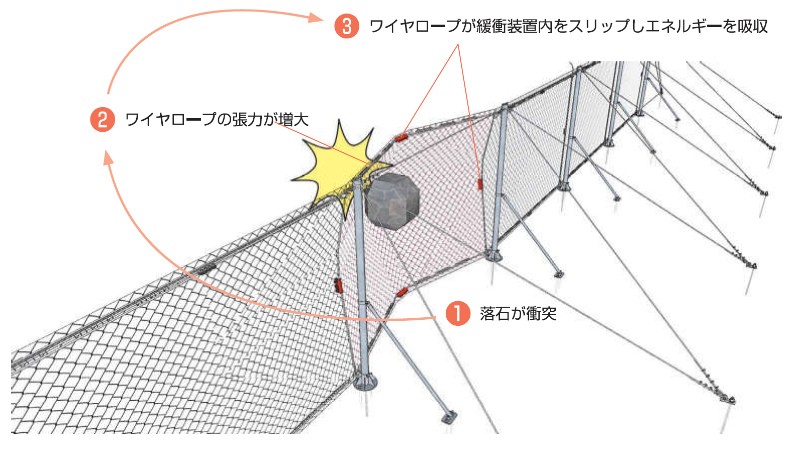

- 落石エネルギー吸収メカニズム
-

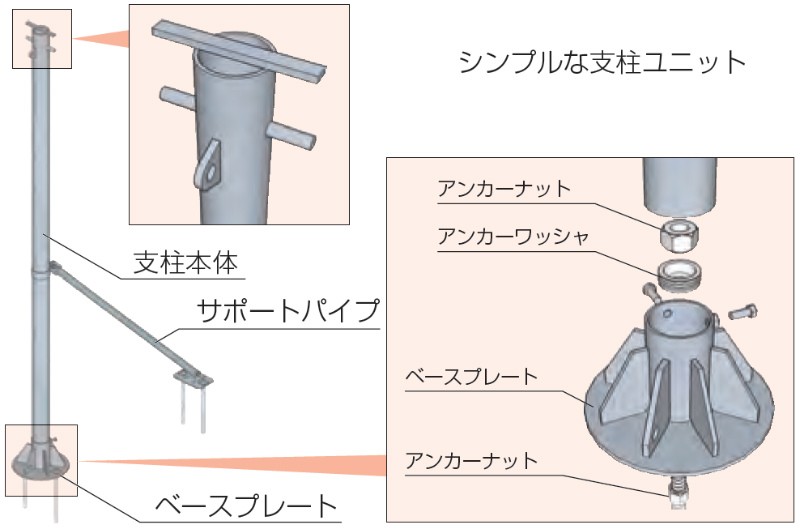

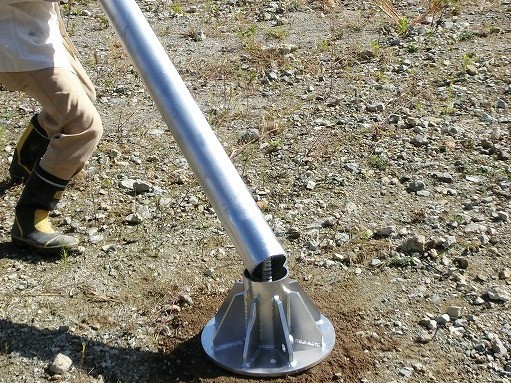

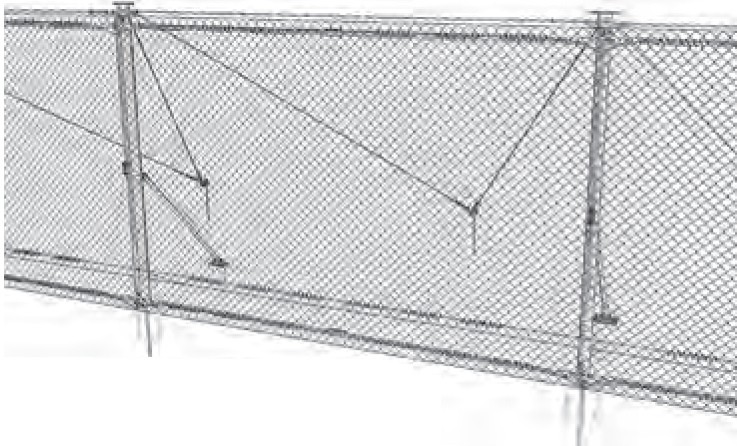

- 支柱ユニット
-
- 軽量シンプルな部材で組み立てが容易
-

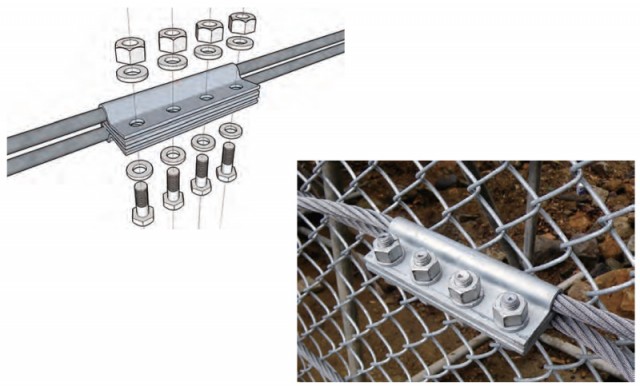

- ネットユニット（金網、ワイヤロープ、緩衝装置）
-

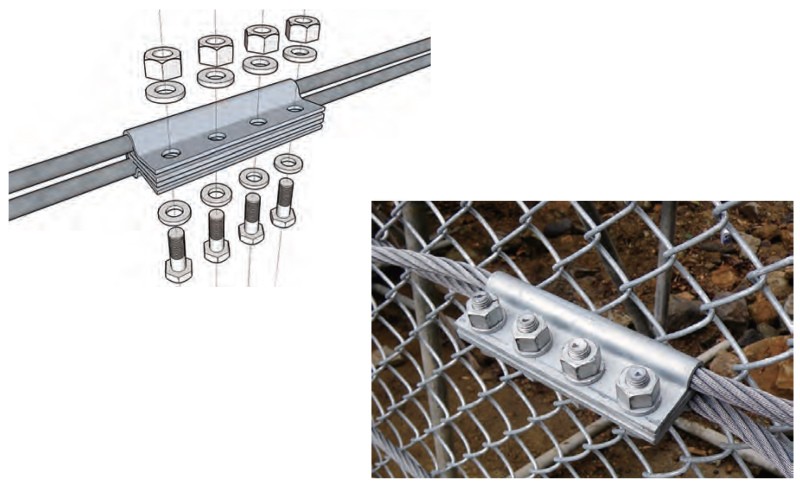

- 緩衝装置
-
- コンクリート基礎が不要で、伐採範囲は最小限で施工可能
-

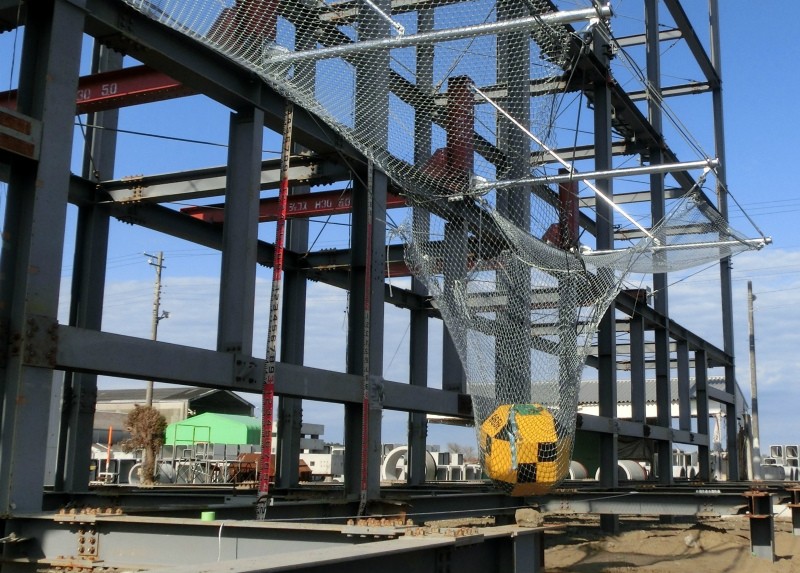

- 「平成29年12月発行 落石対策便覧」の性能検証条件に適合した実物実験を複数回実施し、実験の再現解析や数値解析的手法等による性能検証も実施済
-
- 製品の種類
10.施工方法
1.準備工
ネット設置範囲の伐採、支柱およびアンカー位置測定
2.作業構台工

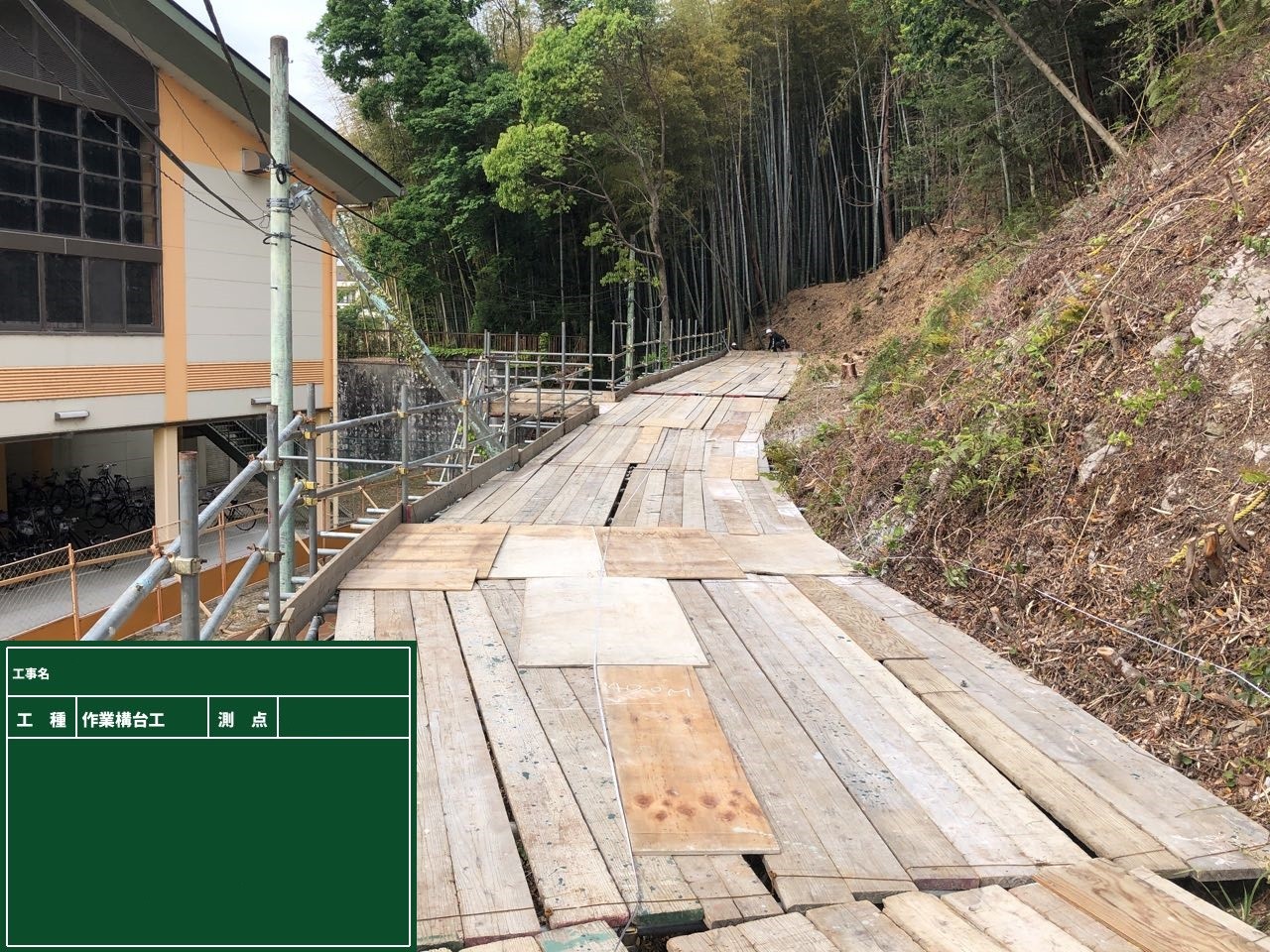

アンカー、本体組立用作業足場の構築
3.アンカー工
山側、支柱基礎、サイドアンカーの打設
4.支柱・サポートユニット組立工
支柱ユニットの組立、各アンカーとロープの連結
5.ネットユニット組立工
ネットユニットの組立
6.完成
ネット設置範囲の伐採、支柱およびアンカー位置測定
2.作業構台工
アンカー、本体組立用作業足場の構築
3.アンカー工
山側、支柱基礎、サイドアンカーの打設
4.支柱・サポートユニット組立工
支柱ユニットの組立、各アンカーとロープの連結
5.ネットユニット組立工
ネットユニットの組立
6.完成
-
- 2．作業構台工
-
- 3．アンカー工
-
- 4．支柱・サポートユニット組立工
-
- 5．ネットユニット組立工
-
- 6．完成
11.歩掛・単価等
-

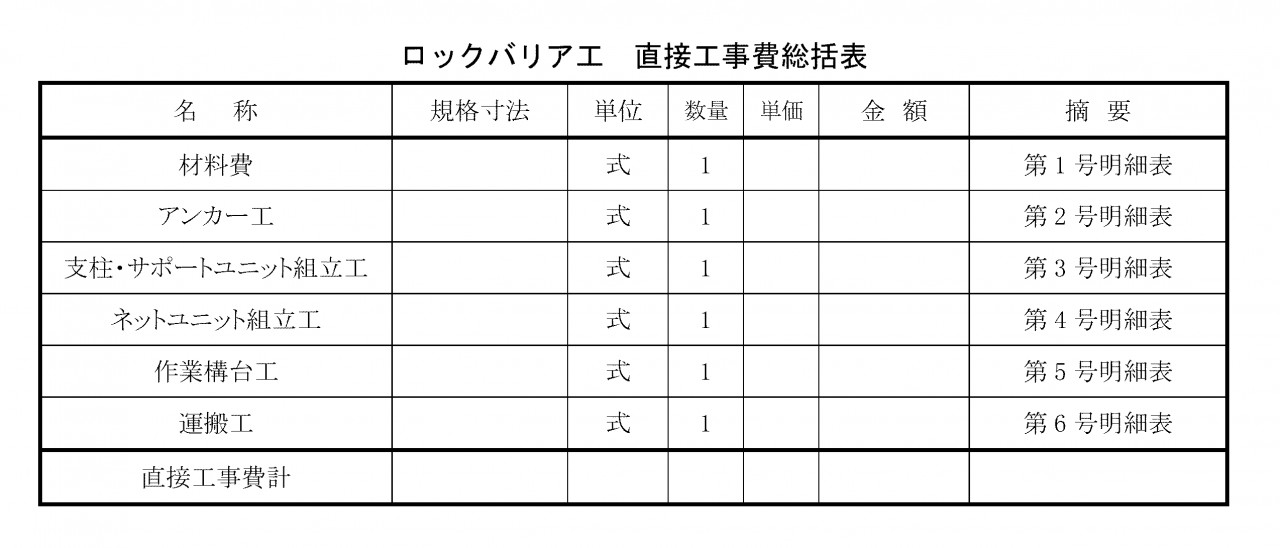

- 直接工事費総括表
12.適用条件
①適用可能な範囲

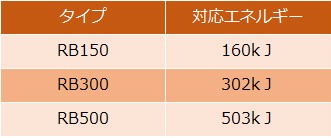

・落石エネルギーが503kJ以下の範囲
②自然条件
・気温や気象等の制約はないが、積雪に関しては別途検討が必要。
③現場条件
・施工延長70mの場合、5m×10mの資材置場が必要。
④技術提供可能地域
・技術提供地域については制限なし。
⑤関係法令等
・特になし。
・落石エネルギーが503kJ以下の範囲
②自然条件
・気温や気象等の制約はないが、積雪に関しては別途検討が必要。
③現場条件
・施工延長70mの場合、5m×10mの資材置場が必要。
④技術提供可能地域
・技術提供地域については制限なし。
⑤関係法令等
・特になし。
-
- 施工前
-

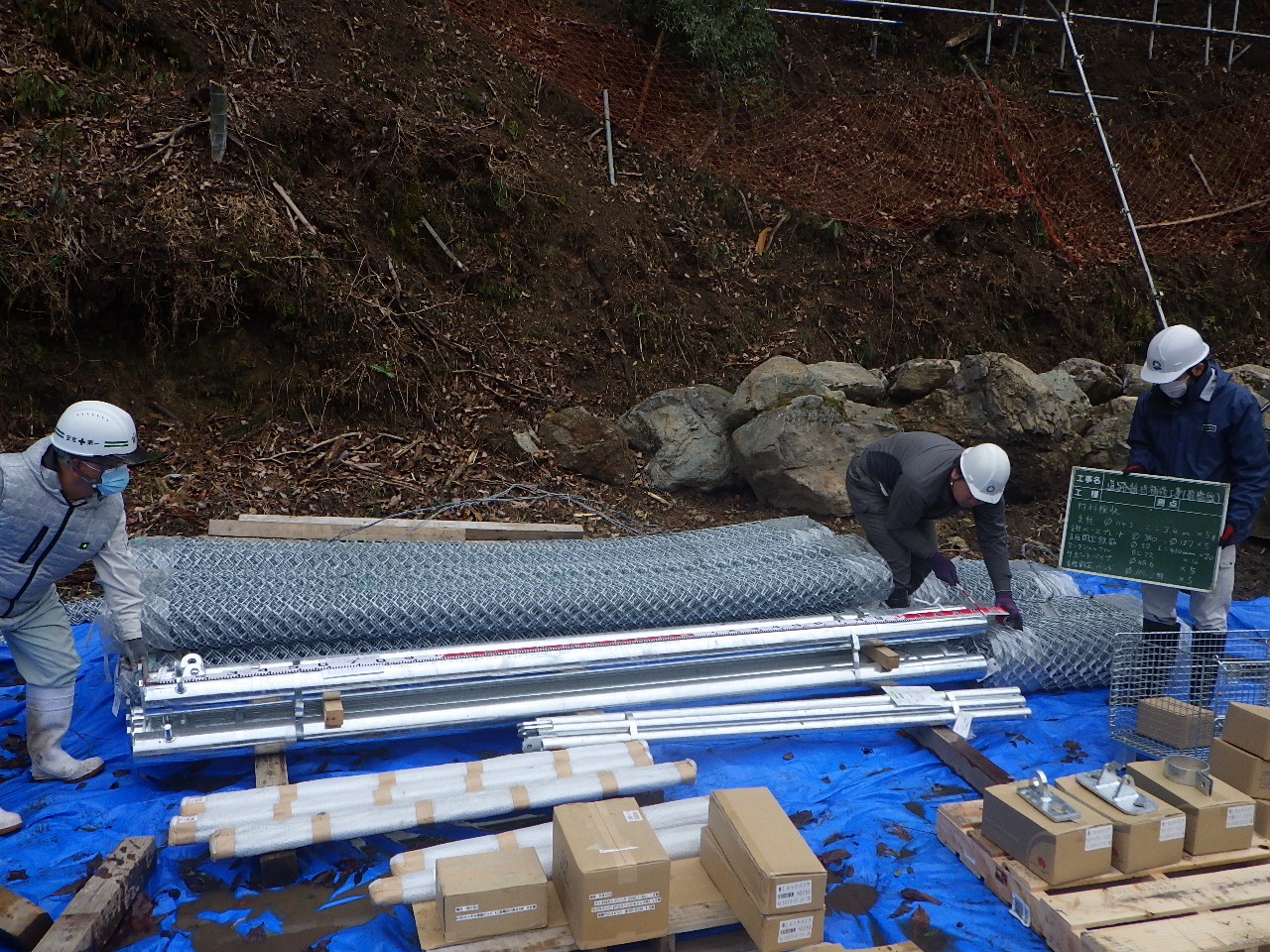

- 資材置場
-

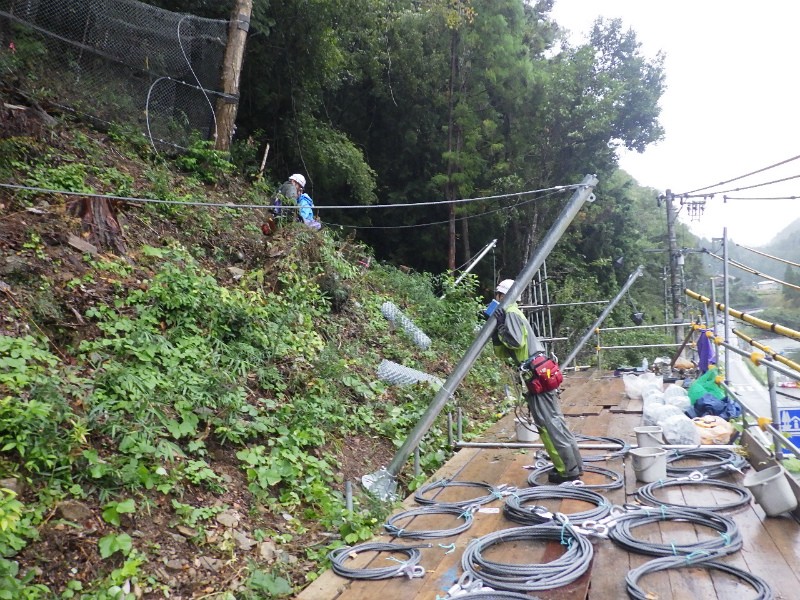

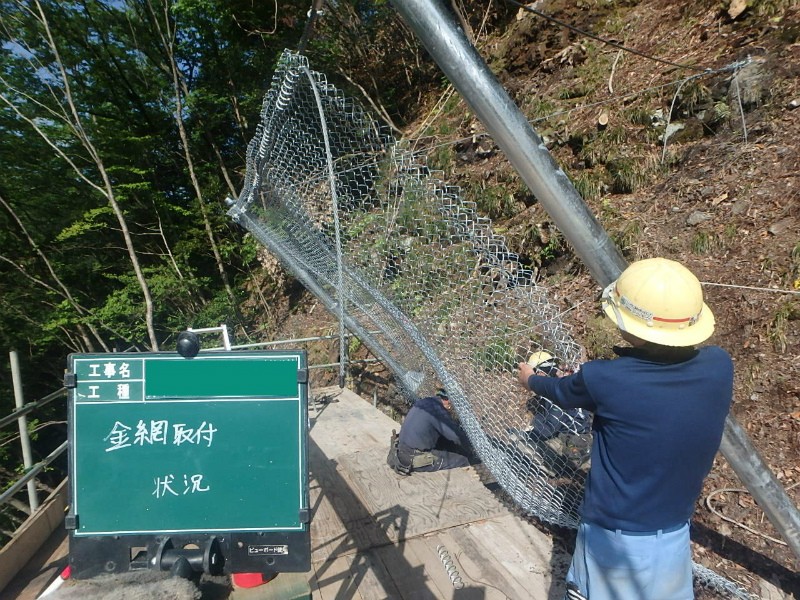

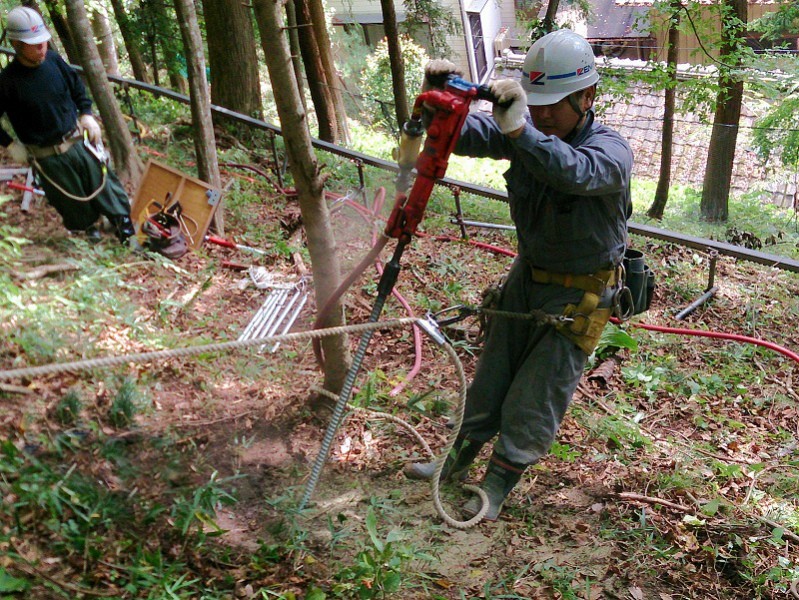

- 施工状況
-

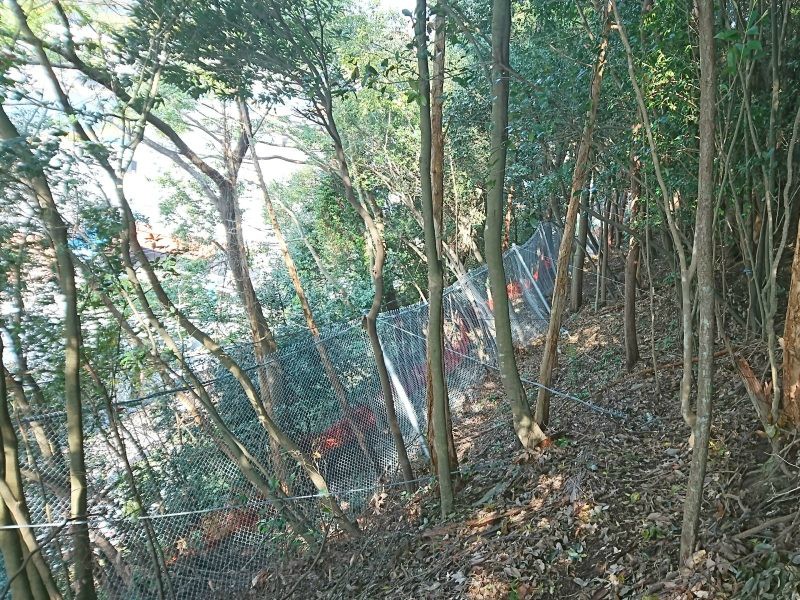

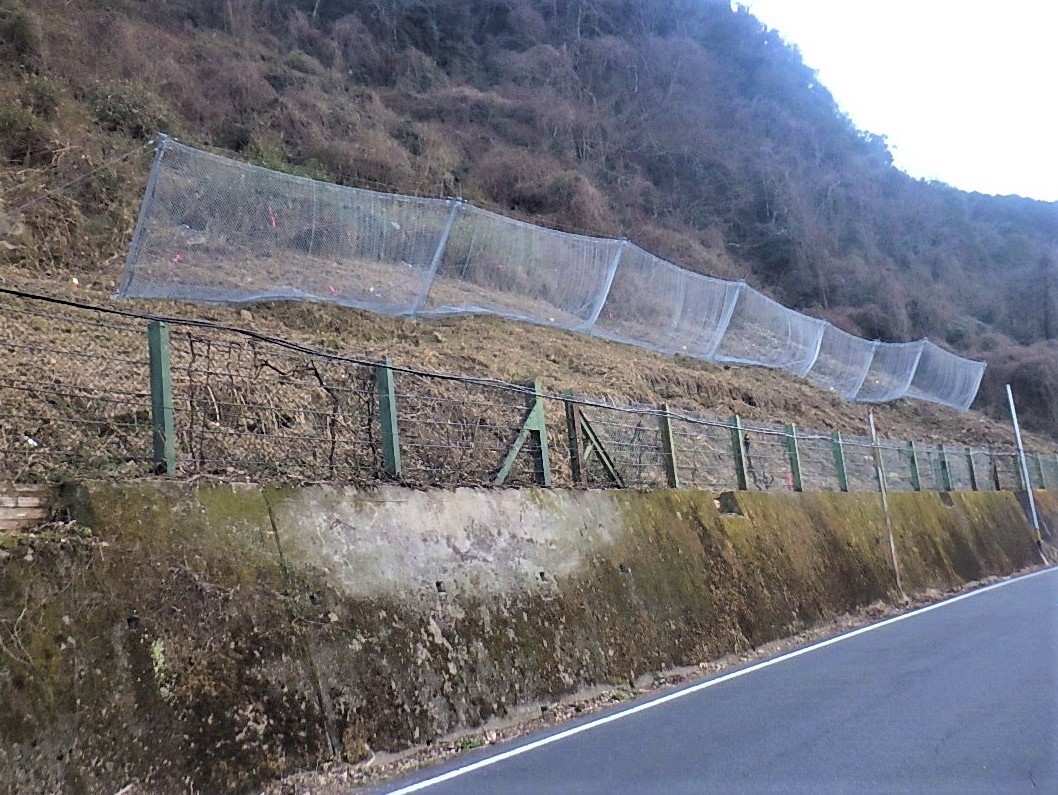

- 完成
13.施工実績
| 発注機関 | 県内件数 | 県外件数 | |
|---|---|---|---|
| 国、公団等 | 8 | ||
| 地方自治体 | 補助事業 | 2 | 71 |
| 単独事業 | 20 | ||
| 民間 | 10 | ||
県内での主な施工実績
| 発注者 | 工事名 | 施工年度 | CORINS登録番号 |
|---|---|---|---|
| 宮崎県児湯農林振興局 | 令和2年度緊急予防治山事業 桐原 | 2020 | |
| 宮崎県西臼杵支庁 | 令和2年度緊急国法第52-6-03号国道265号本屋敷工区道路防災工事 | 2021 |
県外での主な施工実績
| 発注者 | 工事名 | 施工年度 | CORINS登録番号 |
|---|---|---|---|
| 鹿児島県大隅地域振興局 | 急傾斜地崩壊対策工事（城ケ崎地区1-3工区） | 2020 | |
| 福岡県直方県土整備事務所 | 県道宗像篠栗線道路災害防除工事（1工区） | 2020 | |
| 長崎県県北振興局 | 一般県道松浦江迎線道路災害防除工事（庄野地区・落石防護柵工） | 2020 | |
| 九州地方整備局大分河川国道事務所 | 令和2年度中津維持管内防災工事 | 2021 | |
| 九州地方整備局熊本河川国道事務所 | 令和2年度 二見地区外構造物補修工事 | 2021 | |
| 大分県日田土木事務所 | 令和2年度 道補砂日 第1号災害防除工事 | 2021 | |
| 大分県玖珠土木事務所 | 令和3年度 交付緊国会玖 大204-1号 道路改良工事 | 2021 | |
| 熊本県球磨地域振興局 | 令和2年度単防災（緊） 第 1142-0-101号合併上椎葉湯前線（A780）単県災害防除（緊急自然債）工事他合併 | 2021 | |
| 佐賀県多久市 | 令和3年度 社会資本整備総合交付金事業 第2号 宮の前・天ケ瀬・井上線落石対策工事 | 2021 | |
| 熊本県天草地域振興局 | 令和3年度緊急予防第0110-0-101号天草管内緊急予防治山事業通常地域第1号工事 | 2022 |
14.施工者
| 一般の建設業者で施工可能 |
15.技術提供企業
| 技術の名称 | ロックバリア |
|---|
技術提供企業
代表
| 企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX | |
|---|---|---|---|---|---|---|
| ベルテクス株式会社 | 防災事業部 | 園田 勝久 | 東京都千代田区麹町五丁目7番地2 | 03-3556-0466 | 03-3263-2005 | ka-sonoda@vertex-grp.co.jp |
代表以外（県内企業）
| 企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX | |
|---|---|---|---|---|---|---|
| 日本サミコン㈱ | 宮崎営業所 | 宿里 江哉 | 宮崎県宮崎市橘通東5-4-8 岩切第2ビル 402号 | 0985-24-3870 | 0985-24-3871 |
代表以外（県外企業）
| 企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
|---|
16.主な製造工場
| 製造工場名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
|---|
17.主な原材料産地
| 原材料産地名 | 取扱会社名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
|---|
18.県内活用技術参考写真
| 技術の名称 | ロックバリア |
|---|
ロックバリアは、最大500kJクラスの落石を捕捉できる、軽量でシンプルな部材を用いた高エネルギー吸収型落石防護柵です。シンプルな阻止面は、金網の持つ機能を最大限に発揮できるよう設計されており、施工性、経済性が大きく向上しました。支柱本体をベースプレートに挿入する方式を採用しており、落石捕捉後のメンテナンスが極めて容易な工法です。
また、ロックバリアは、「平成29年12月発行 落石対策便覧」の性能検証条件に適合した実物実験を日本国内の実験場において複数回実施しています。さらに実物実験の再現解析や数値解析的手法等による性能検証も実施しています。
また、ロックバリアは、「平成29年12月発行 落石対策便覧」の性能検証条件に適合した実物実験を日本国内の実験場において複数回実施しています。さらに実物実験の再現解析や数値解析的手法等による性能検証も実施しています。
-

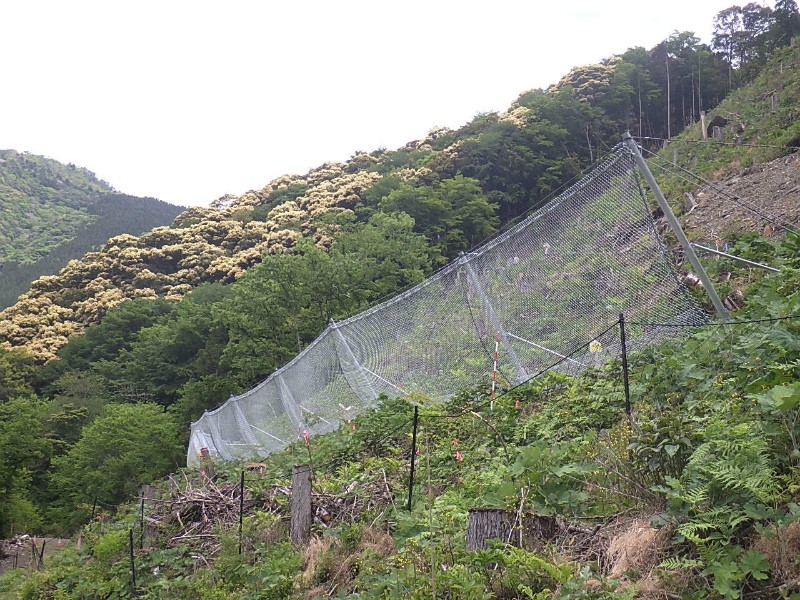

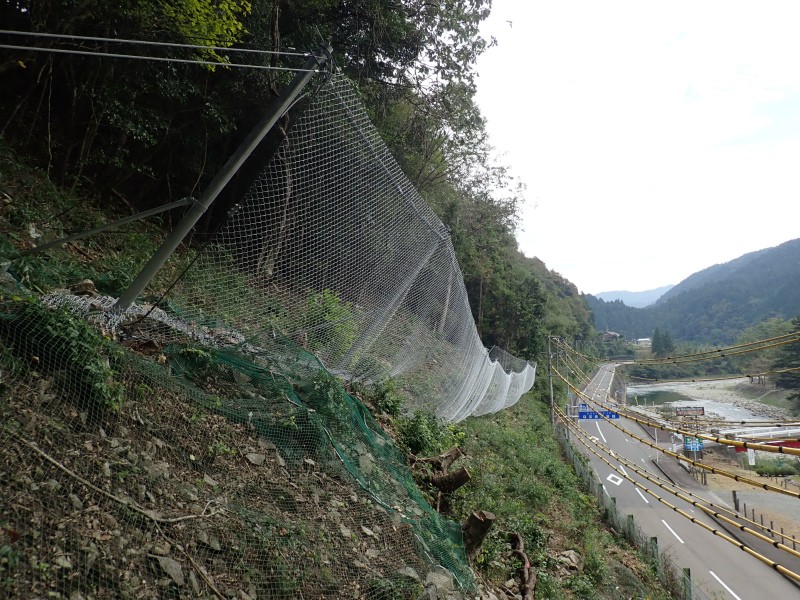

- 施工年度：2020年度 発注者：宮崎児湯農林振興局 工事名：令和2年度緊急予防治山事業 桐原 施工延長：87.0m
-

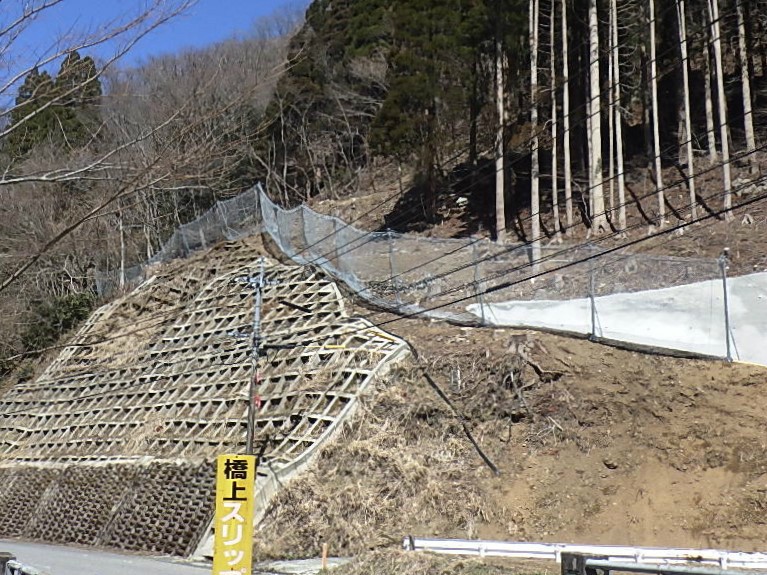

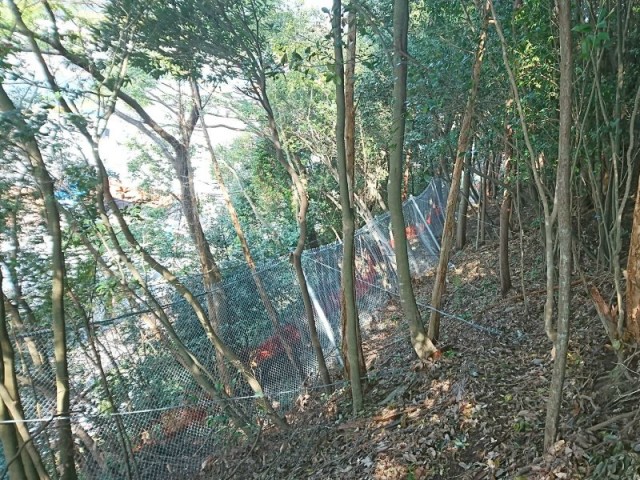

- 施工年度：2021年度 発注者：西臼杵支庁 工事名：令和2年度緊急国法第52-6-03号国道265号本屋敷工区道路防災工事 施工延長：83.0m
