技術登録内容
1.登録申請者
| 会社名 | 日新興業株式会社 |
|---|---|
| 郵便番号・住所 | 〒882-0812 宮崎県延岡市本小路74 |
| 担当部署 | 土木部特殊技術推進 |
| 電話番号 | 0982-33-2455 |
| FAX番号 | 0982-21-3745 |
| akiyoshi_egashira@nissinkohgyo.co.jp | |
| ホームページURL | https://www.nissinkohgyo.co.jp |
2.技術の名称等
| 技術の名称 | 空洞計測グラウト注入装置 |
|---|---|
| 開発年（西暦） | 2013 |
| 開発体制 | 単独 |
| 共同研究者 | |
| 開発会社 | 日新興業株式会社 |
| 開発会社と申請者の関係 | 社員 |
| 県産品 |
3.技術の分類
| 区 分１ | 県内関連技術 |
|---|---|
| 区 分２ | 製品 |
| 分 類 | 空洞量計測兼グラウト注入孔 |
4.キーワード
| 項目 | その他（地下水の噴出を抑制し安全な沈下量計測） |
|---|
5.国土交通省への登録状況
| 申請地方整備局名 | 登録年月日 | 登録番号 | 評価結果 |
|---|---|---|---|
| 九地方整備局 | 2016年12月9日 | QS-160037-A |
6.特許等
| 特許番号 | 特許第6512480号 | 実用新案番号 |
|---|
7.制度等による証明
| 証明機関 | 証明番号 | 証明年月日 | |
|---|---|---|---|
| 建設技術審査証明事業 | |||
| その他 |
8.活用の効果
| 従来技術名 | 監査孔（グラウトホール） |
|---|---|
| 経済性 | 低下 (-5.13 %) |
| 工程 | 短縮 (50 %) |
| 品質・出来形 | 向上 |
| 安全性 | 同程度 |
| 施工性 | 向上 |
| 環境 | 同程度 |
9.特徴
樋門、樋管、水門のコンクリ-ト構造物底版下の空洞を計測し、空洞内にグラウト材を注入することが可能な装置で、沈下用ロッドに噴出防止パッキンをはめ込み、水圧による逆噴出を抑制し、更にグラウト注入口に逆止弁を取付けて注入終了間際の逆噴出を防止する技術である。
-

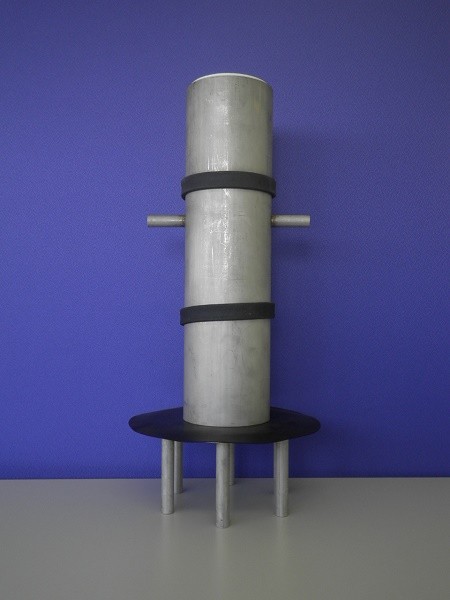

- 荷姿/立面
-
- 荷姿/平面
-

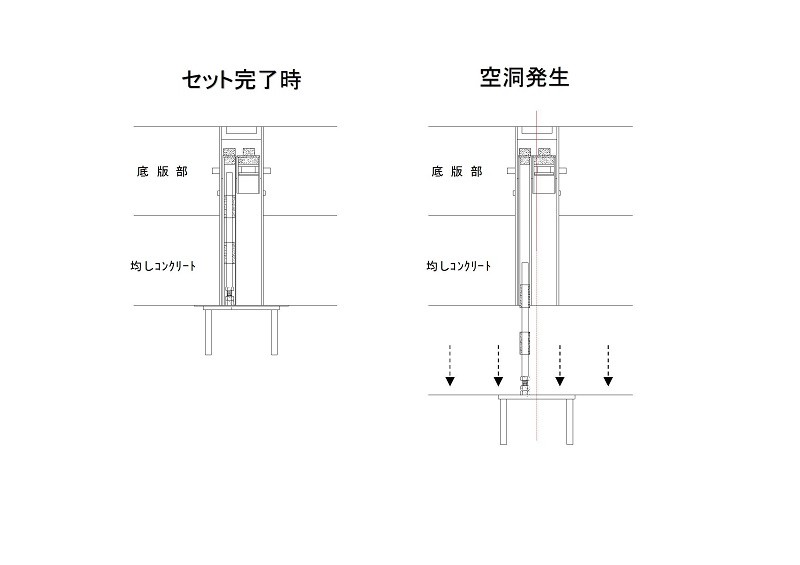

- 沈下板降下概念
-

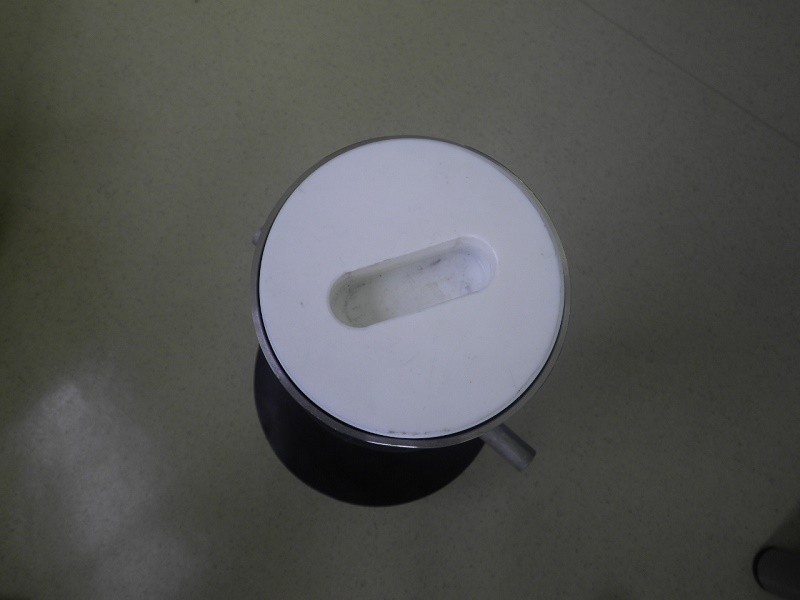

- 外部蓋解放時（左：グラウト注入管 右：沈下量測定管）
-

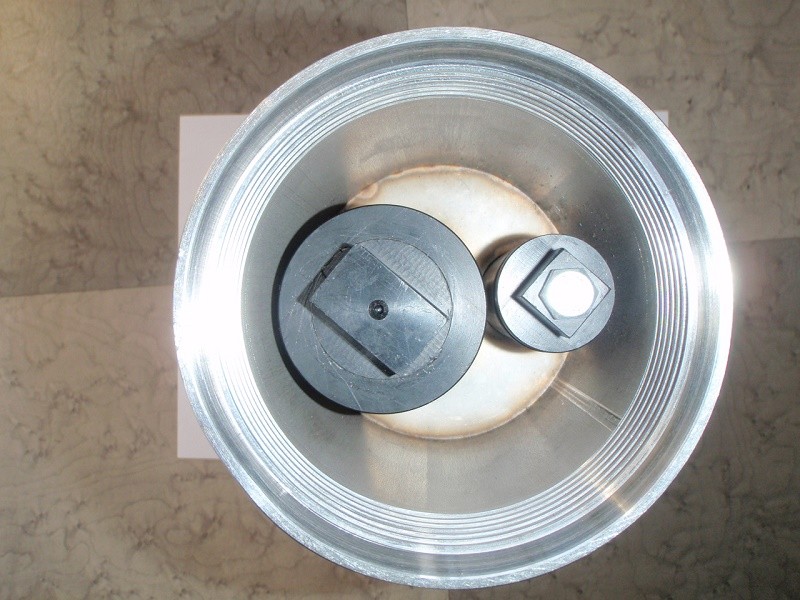

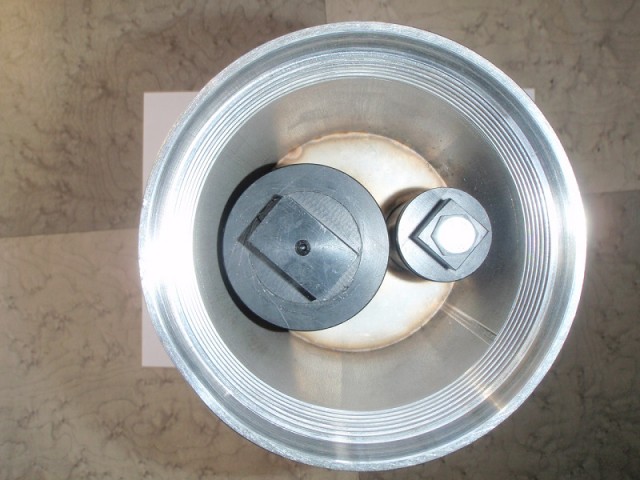

- 内部蓋解放時（左：逆止弁嵌装 右：沈下ロッド内蔵）
-

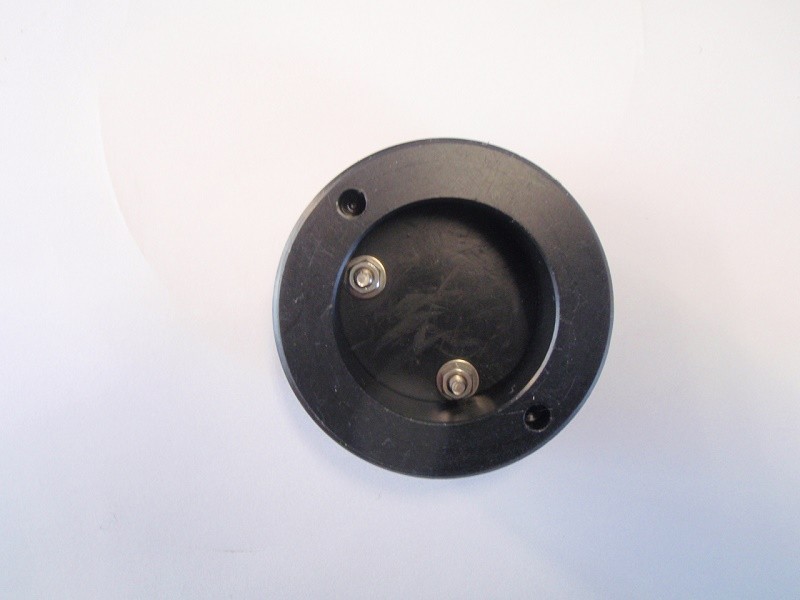

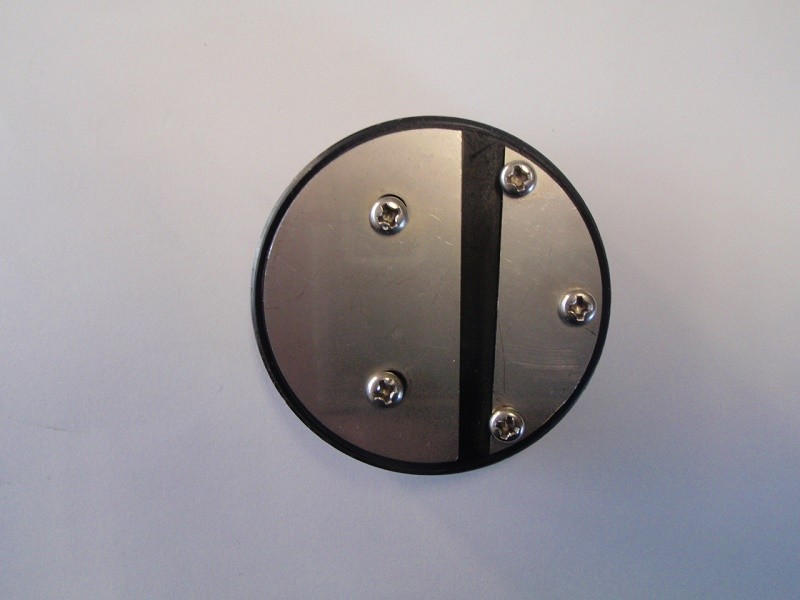

- 逆止弁/上面
-
- 逆止弁 /下面（左：2/3円自由片 右1/3円固定片）
-

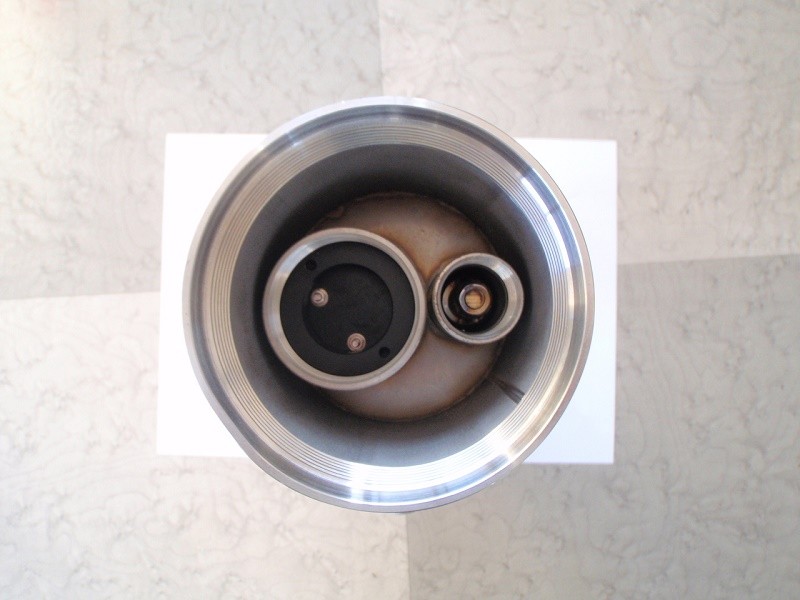

- 内部蓋解放（左：グラウト注入管 右：沈下ロッド管）
-

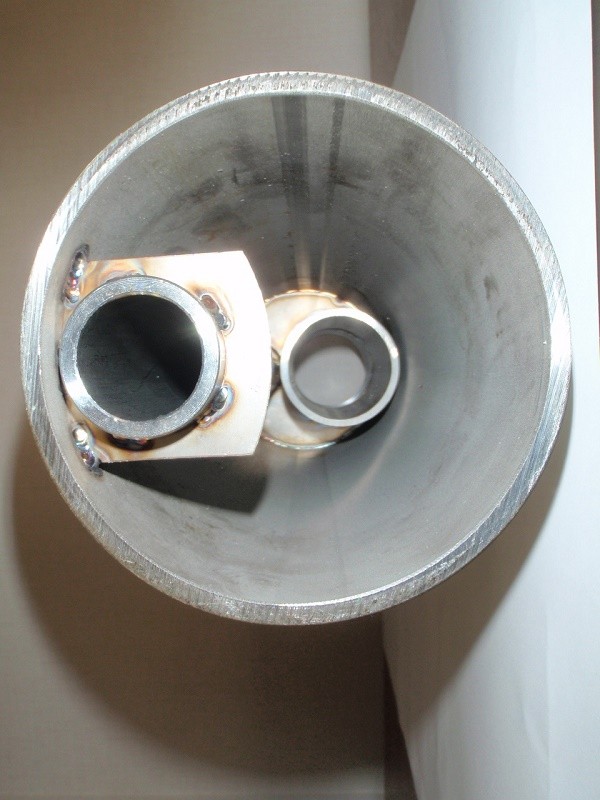

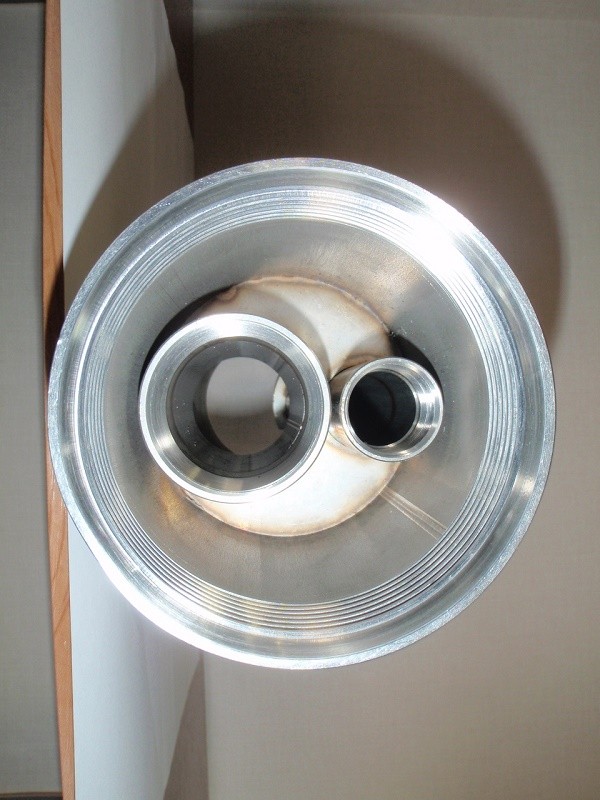

- 本体管下面（左：沈下ロッドガイド管 右：グラウト管）
-

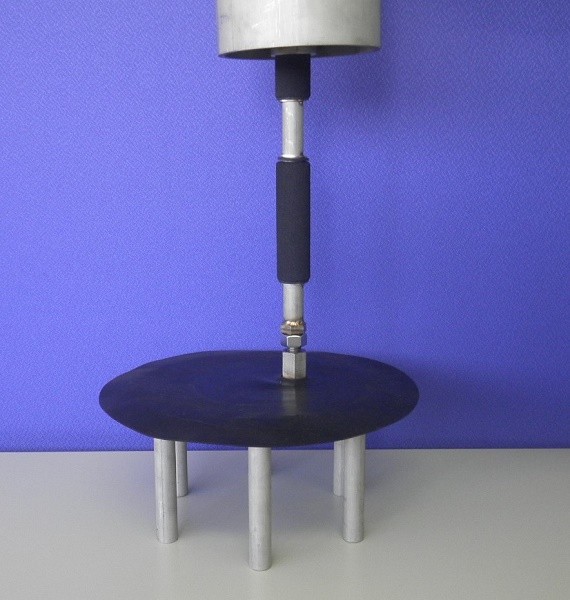

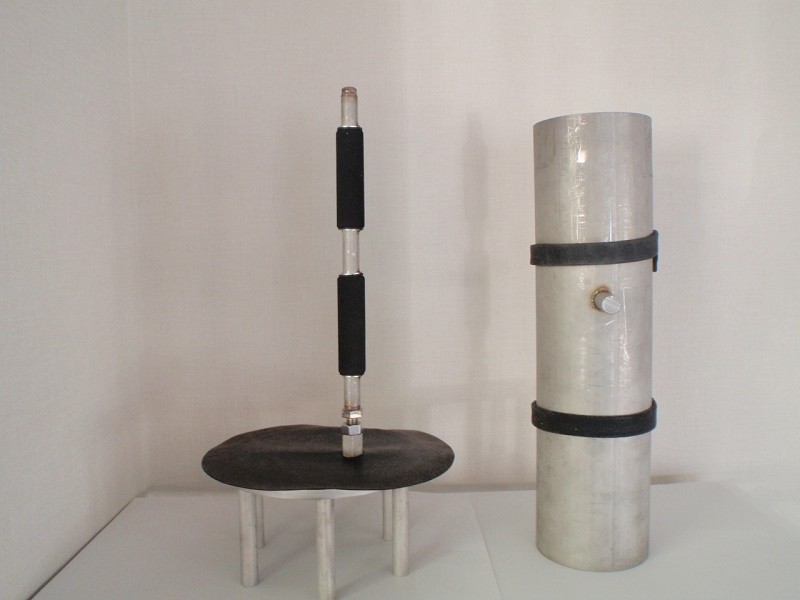

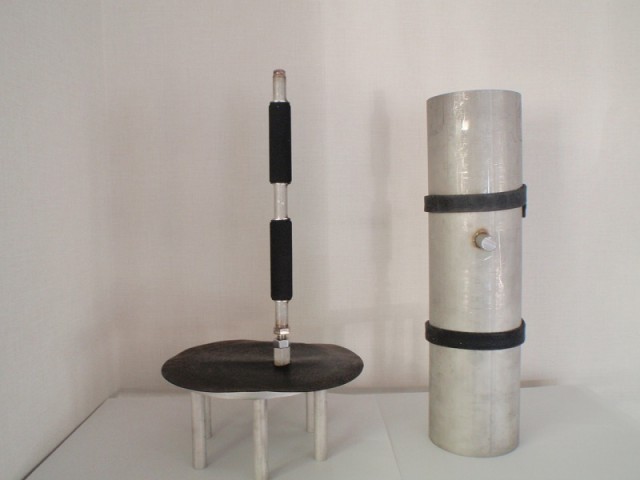

- 左：沈下板接合の沈下ロッド 右：本体管
10.施工方法
設置要領「標準型」
1、均しコンクリ-ト部分の開口部中央に空洞計測グラウト注入装置下部の沈下板に接合された「アンカー」を挿し込む。
2、同装置の位置を合わせる。
3、同装置セット完了後、本体管のキャップを解放し、初期値(基準下り量)の確認、記録。
4、開口部に砂を投入して埋戻し、養生を行う。
5、設置完了。
1、均しコンクリ-ト部分の開口部中央に空洞計測グラウト注入装置下部の沈下板に接合された「アンカー」を挿し込む。
2、同装置の位置を合わせる。
3、同装置セット完了後、本体管のキャップを解放し、初期値(基準下り量)の確認、記録。
4、開口部に砂を投入して埋戻し、養生を行う。
5、設置完了。
-
- 1.沈下板の位置決め
-

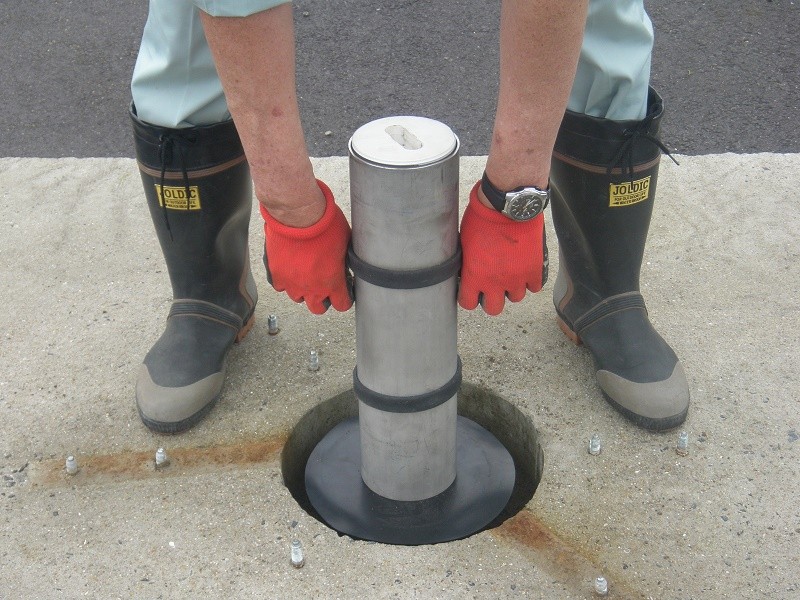

- 2.本体管の位置決め
-

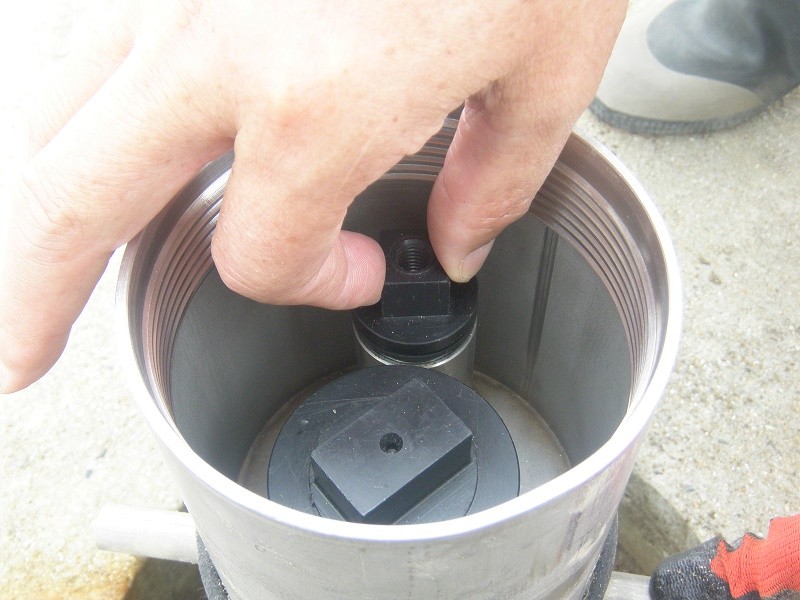

- ３.キャップの解放
-

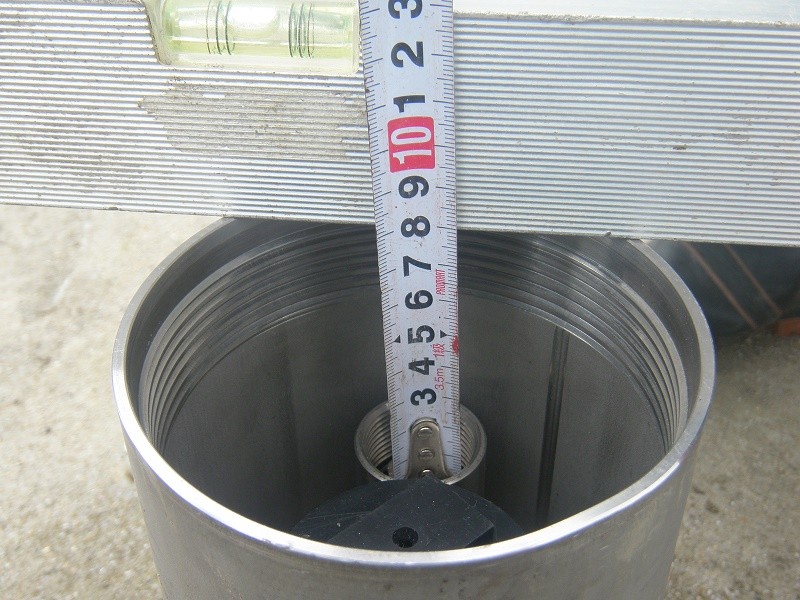

- ３_1.初期置の確認
-

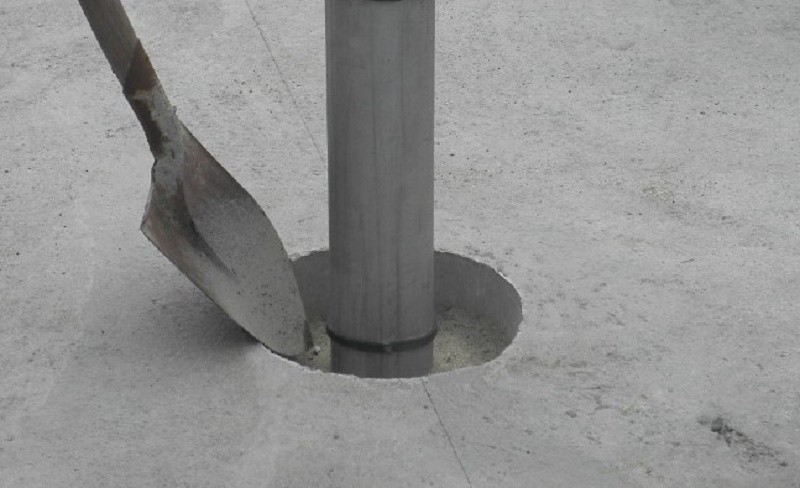

- ４.砂による養生
-

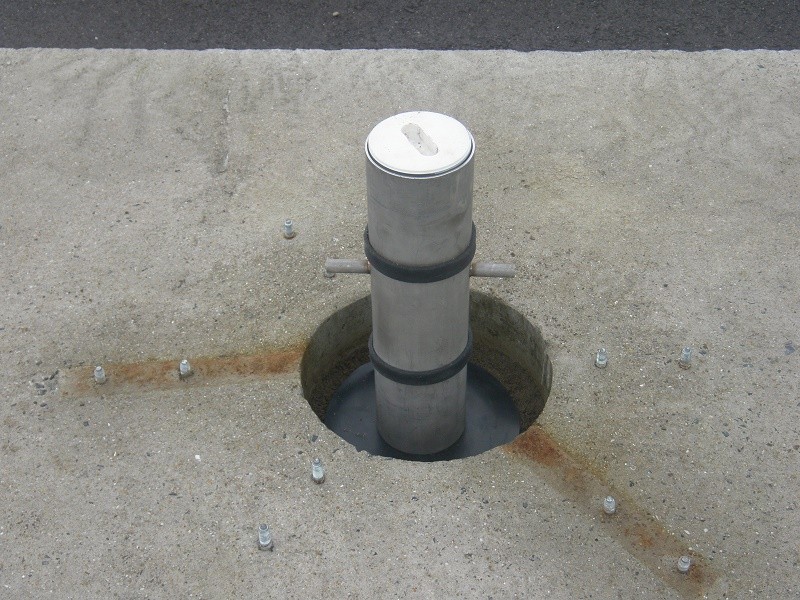

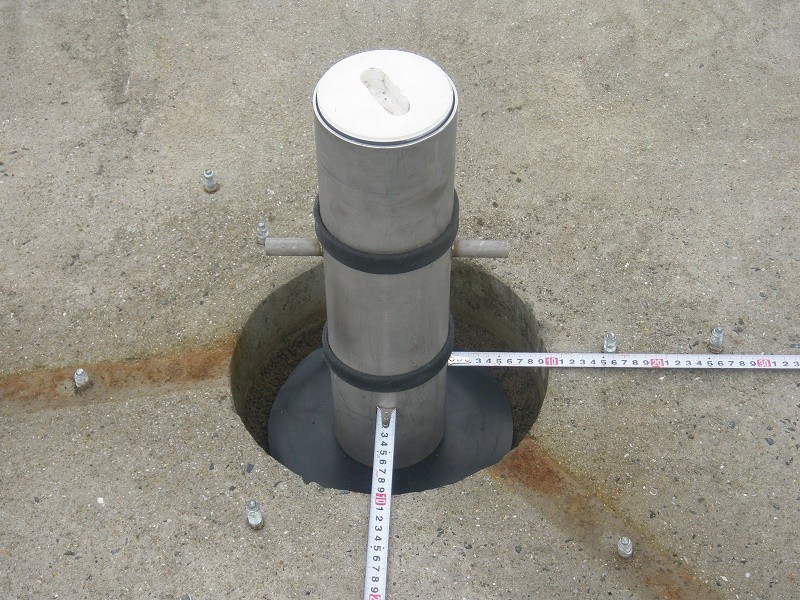

- 5.設置完了
-

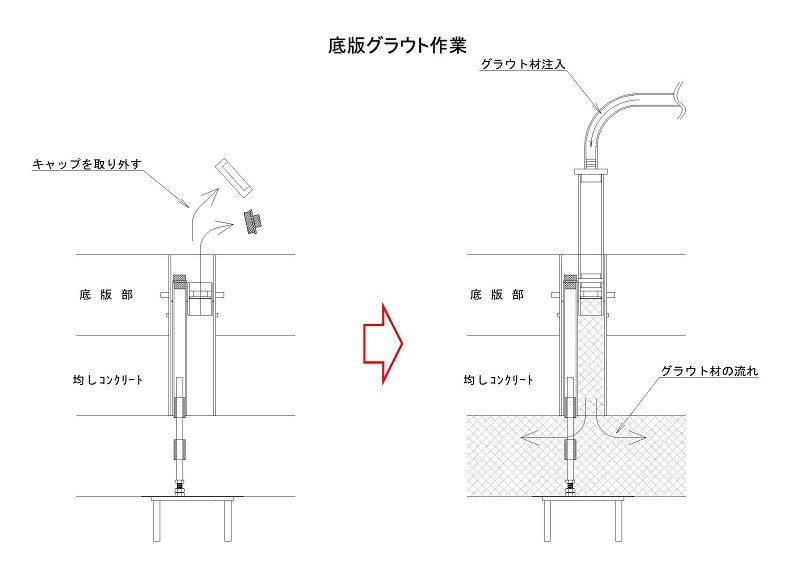

- グラウト充填作業概念図 (1)
-
- グラウト充填作業概念図
11.歩掛・単価等
積算条件
・延長が30mの1BOXの構造物に、グラウトホールを5m間隔で設置した時、設置本数は5本となる。
・水替え等の仮設は含んでいない。
・運搬費を別途必要とする。
・労務単価等は、平成31年3月の宮崎県内での単価を使用している。
・延長が30mの1BOXの構造物に、グラウトホールを5m間隔で設置した時、設置本数は5本となる。
・水替え等の仮設は含んでいない。
・運搬費を別途必要とする。
・労務単価等は、平成31年3月の宮崎県内での単価を使用している。
-

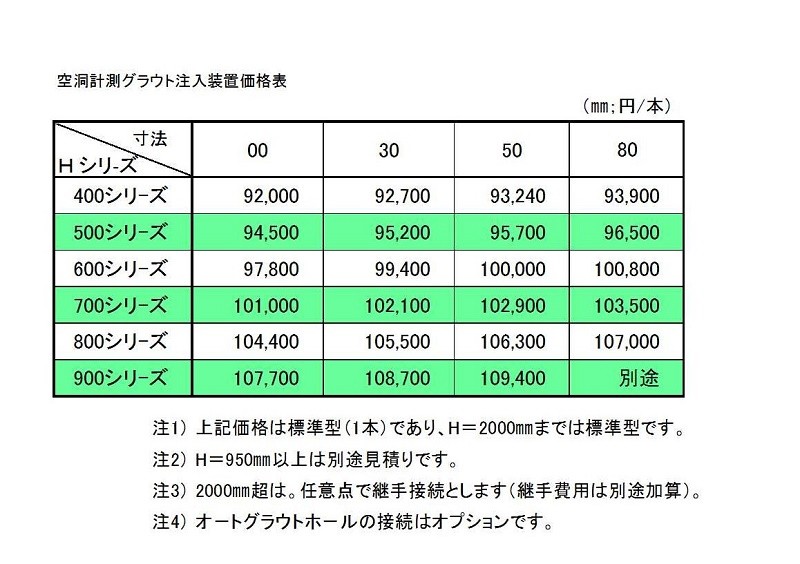

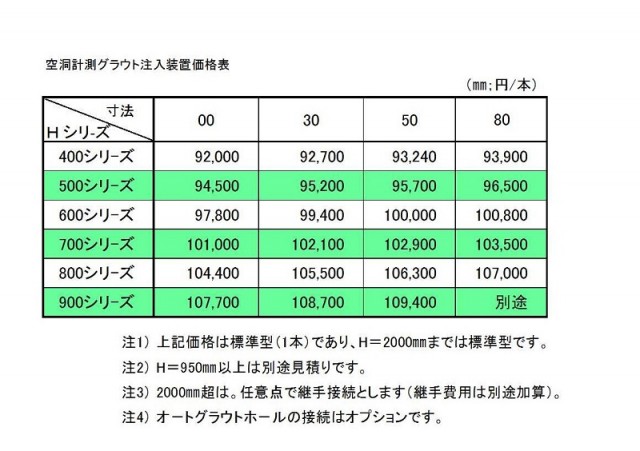

- 製品価格表
-

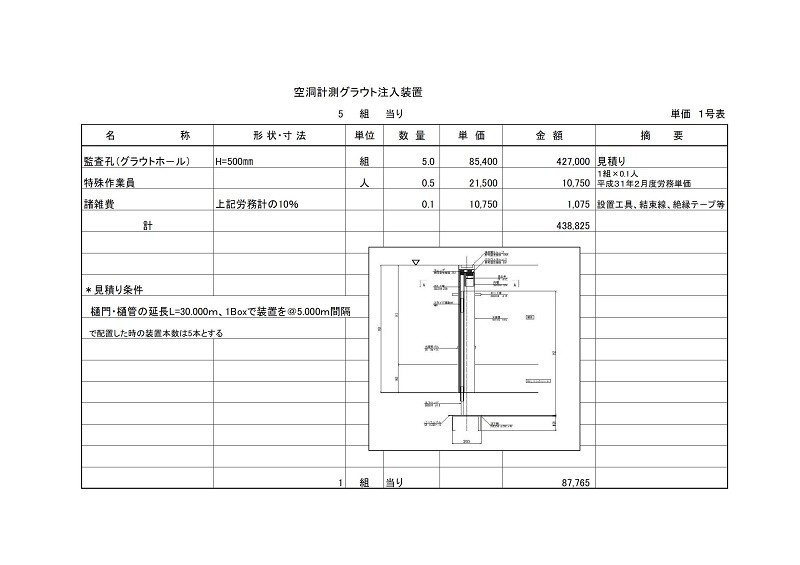

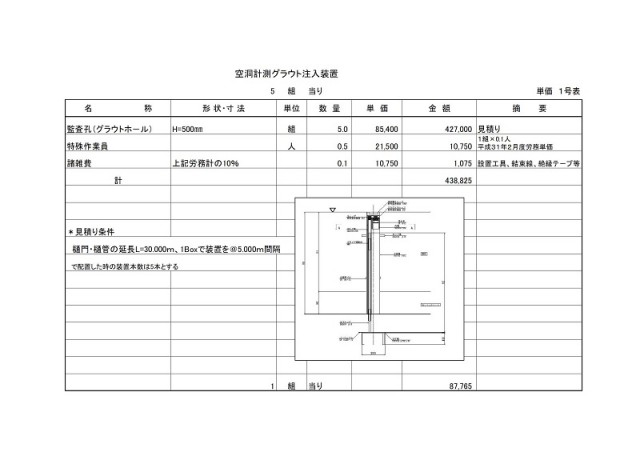

- グラウトホール単価表
-

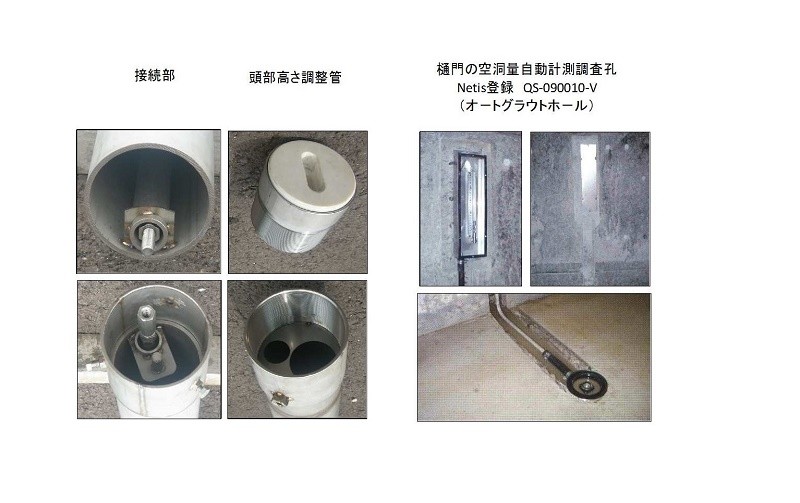

- オプション部品
12.適用条件
1、自然条件
・外気温-35℃以上
2、現場条件
・人が作業可能な空間(1.0m×1.0m以上)
3、技術提供可能地域
・日本全国
４、関係法令等
・特になし
・外気温-35℃以上
2、現場条件
・人が作業可能な空間(1.0m×1.0m以上)
3、技術提供可能地域
・日本全国
４、関係法令等
・特になし
13.施工実績
| 発注機関 | 県内件数 | 県外件数 | |
|---|---|---|---|
| 国、公団等 | 3 | ||
| 地方自治体 | 補助事業 | 12 | |
| 単独事業 | |||
| 民間 | |||
県内での主な施工実績
| 発注者 | 工事名 | 施工年度 | CORINS登録番号 |
|---|
県外での主な施工実績
| 発注者 | 工事名 | 施工年度 | CORINS登録番号 |
|---|---|---|---|
| 岩手県県土整備部 | 2013(平成25）年度野田地区海岸防潮堤ほか工事 | 2013年度 | 40172456521 |
| 福島県いわき建設事務所 | 平成26年度工事番号第14-41380-0197号 河川(交付(再復))工事(河川) | 2014年度 | 4020982847 |
| 東北地方整備局仙台河川国道事務所 | 仙台湾南部海岸中浜工区坂本地区第4復旧工事 | 2015年度 | 4022744952 |
| 宮城県土木部 防災砂防課 | 平成２９年度県債311地震災1431-003号七北田川河川災害復旧工事（その11） | 2018年度 | 4032852056 |
| 宮城県仙台塩釜港湾事務所 | 平成29年度県債震復社整防12-3-A04号海岸通地区水門外工事 | 2018年度 | 4032892987 |
14.施工者
| 一般の建設業者で施工可能 |
15.技術提供企業
| 技術の名称 | 空洞計測グラウト注入装置 |
|---|
技術提供企業
代表
| 企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX | |
|---|---|---|---|---|---|---|
| 日新興業株式会社 | 土木部特殊技術推進 | 渡邊祐児 | 宮崎県延岡市本小路74 | 0982-33-2455 | 0982-21-3745 | masashi_watanabe@nissinkohgyo.co.jp |
代表以外（県内企業）
| 企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
|---|
代表以外（県外企業）
| 企業名 | 担当部署 | 担当者 | 住所 | TEL | FAX | |
|---|---|---|---|---|---|---|
| エヌケ－ツ－ル株式会社 | 柳瀬 信夫 | 北海道札幌市北区篠路町拓北7-222 | 011-770-6888 | 011-774-1631 | nkyanase@watch.ocn.ne.jp |
16.主な製造工場
| 製造工場名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
|---|
17.主な原材料産地
| 原材料産地名 | 取扱会社名 | 担当部署 | 担当者 | 住所 | TEL | FAX |
|---|
18.県内活用技術参考写真
| 技術の名称 | 空洞計測グラウト注入装置 |
|---|
